Scheda audio e qualità dei componenti

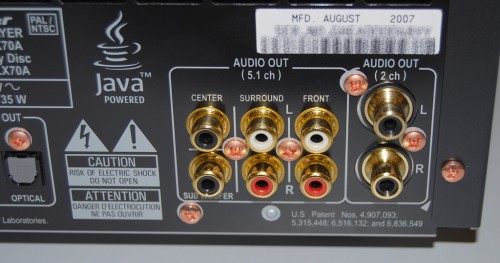

La porzione del pannello posteriore dedicata alle uscite audio preamplificate
- click per ingrandire -

Osservando le uscite audio preamplificate del BDP-LX70 poste sul pannello posteriore, ci accorgiamo che abbiamo a disposizione solo sei canali discreti (5.1) e una ulteriore uscita stereofonica. Niente 7.1 insomma. La presenza delle uscite stereo separate, potrebbe lasciar intuire una configurazione a 7.1 canali. Osservando l'interno ci accorgiamo che non è possibile.

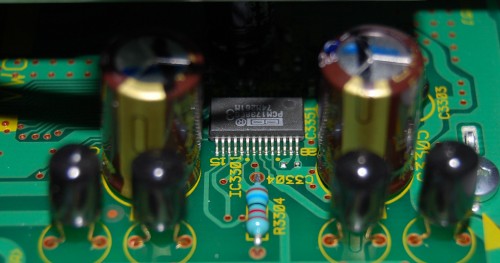

Uno dei tre DAC stereo 24/192 che si scorge al di sotto della meccanica di lettura
- click per ingrandire -

Gli elementi DAC (i convertitori del segnale audio da formato digitale a quello analogico) sono tre elementi tipo stereofonico. Si tratta dei Burr-Brown PCM1738 prodotti da Texas Instruments e caratterizzati da prestazioni elevate, rapporto S/N e gamma dinamica di 117 dB e distorsione molto contenuta.

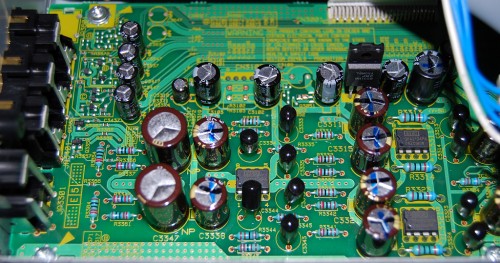

Sezione di preamplificazione del segnale audio, con operazionali dedicati Burr-Brown
- click per ingrandire -

Estrema cura è riservata anche al percorso del segnale durante la preamplificazione. Riconosciamo infatti tre operazionali stereofonici di elevata qualità prodotti anche questi da Texas Instruments: si tratta dei  Burr-Brown OPA2134, con guadagno e slew-rate elevati.
