First look JVC DLA-N7

di Emidio Frattaroli , pubblicato il 29 Gennaio 2019 nel canale 4K

“Il primo contatto con il nuovo JVC DLA-N7 è stato entusiasmante: il nuovo proiettore è molto luminoso, con rapporto di contrasto elevato, ottica con ottima messa a fuoco e ridotte aberrazioni cromatiche, il tutto con eccellenti possibilità di calibrazione”

Calibrazione in REC BT.2100 e conclusioni


- click per ingrandire -

Per la calibrazione in HDR10, lo schermo e la luminanza che si riesce a raggiungere sono parte fondamentale di tutto il processo. Lo schermo Global Commander da 2,8 metri di base, installato nella show-room, ha un rapporto d'aspetto in 21:9, con altezza di 1,2 metri, una superficie virtuale in 16:9 di 4,41 metri quadrati e un gain di 0,8. La porzione in 16:9 ha una larghezza di 2,13 metri e un'area complessiva di 2,56 metri quadrati. Con lampada ad alta potenza e diaframma aperto, ho misurato un picco di luminanza rispettivamente di 80 NIT in 21:9 e di 130 NIT in 16:9, con calibrazione del bianco secondo specifiche D65 (0,313x e 0,329y). Inserendo il filtro colore DCI, il picco di luminanza scende del 20%. Ho scelto quindi di utilizzare il filtro DCI soltanto con i contenuti con rapporto d'aspetto in 16:9 poiché proiettando su 2.8 metri di base, la luminanza sarebbe scesa troppo.


- click per ingrandire -

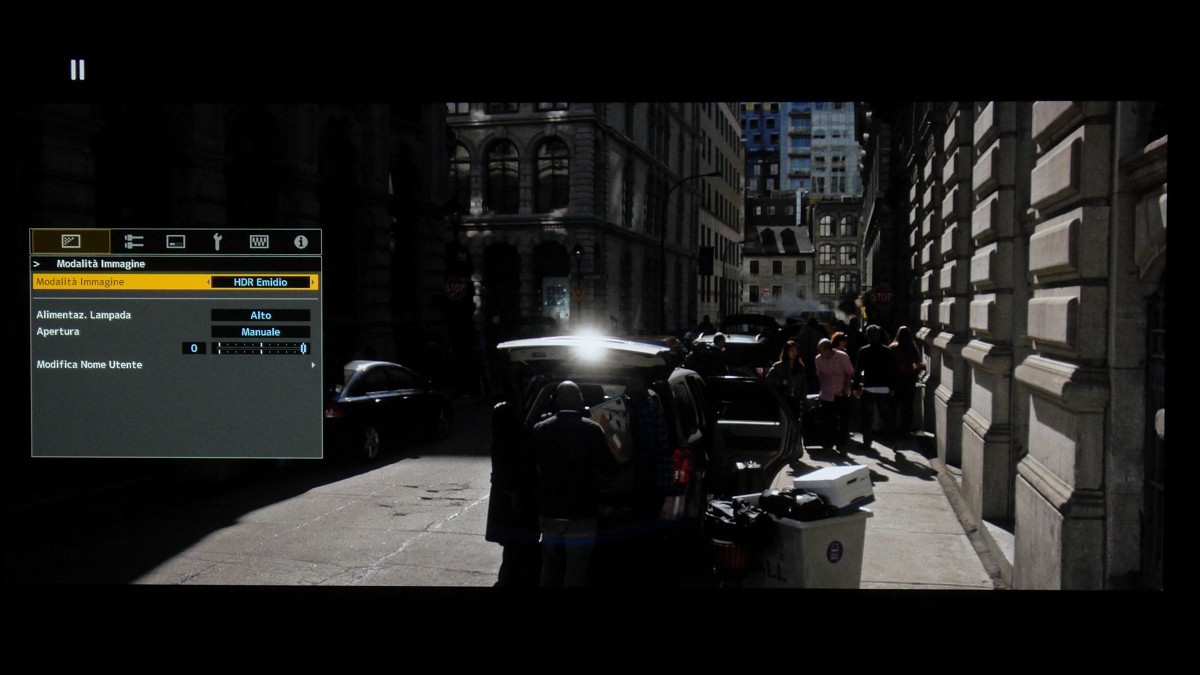

Le operazioni di calibrazione prevedono prima di tutto la modulazione dei controlli di luminosità, contrasto e gamma in modo da "disegnare" la curva del gamma secondo le necessità e soltanto in un secondo momento si provvede alla calibrazione del bilanciamento del bianco e infine dei colori. Sono quindi partito dal profilo "Custom 4" in 16:9 senza filtro colore, con profilo colore HDR, in modo da verificare com'era la "situazione", partendo ovviamente con lampada al massimo e diaframma completamente aperto. Con lampada "alta", la rumorosità è un po' più elevata di quanto mi aspettassi, considerate le dimensioni del nuovo telaio JVC, davvero generose. In questo caso, come già anticipato, ho ottenuto 130 NIT senza filtro DCI in 16:9, 102 NIT con filtro DCI inserito e sempre in 16:9, 79,5 NIT in "scope" e senza filtro DCI.

Per la calibrazione del bilanciamento del bianco in HDR, con i JVC di ultima generazione si hanno a disposizione 5 diverse strategie. Se ne conoscete altre fatecelo sapere. La prima è quella "tradizionale" e prevede l'utilizzo del solo menu del proiettore, con una combinazione del bilanciamento del bianco e dei controlli del gamma che devono essere usati in sinergia. La seconda è utilizzare il software di calibrazione semi-automatica di JVC per misurare la linearità delle matrici e creare un profilo che abbia già gamma e bilanciamento del bianco perfettamente lineari e verificare eventuali scostamenti manualmente: per questo servono una sonda "Spyder 5" oppure uno spettrometro "i1 Pro 2" e il già citato software da scaricare gratuitamente da JVC.


Il sapiente Vincenzo al lavoro con Chromapure e Radiance Pro
- click per ingrandire -

La terza prevede sempre il software di JVC ma solo per modificare manualmente le tre componenti RGB in modo da calibrare gamma e bilanciamento in un solo colpo: in questo caso però le curve che possono essere modificate sono soltanto tre ed è un vero peccato (ne servirebbero molte di più). La quarta  prevede una calibrazione del gamma statico (es. 2.2 oppure più alto) con lampada alta e diaframma aperto, "traslando" la conversione di gamma e colori (tone mapping) ad un processore video (es Lumagen) o ad una sorgente, ovvero un lettore Blu-ray 4K come Oppo, Panasonic e compagnia oppure un HTPC con madVR. Se avete schermi troppo grandi e luminanza sotto ai 70 NIT è la scelta migliore. Nella foto qui in alto, l'amico Vincenzo ha calibrato "a spada" una delle curve del gamma con target 2.4 e ha provveduto all'autocalibrazione con il Lumagen e il software Chromapure.


- click per ingrandire -

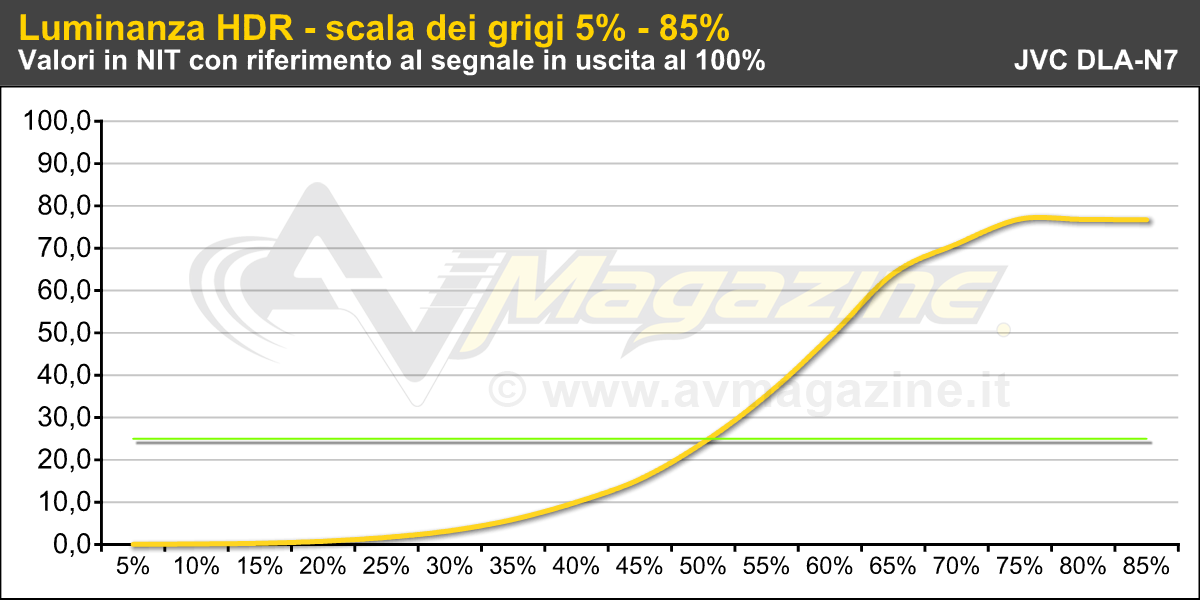

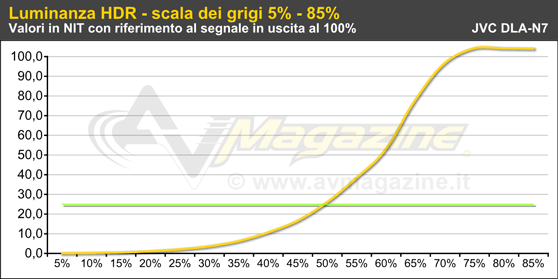

La modulazione della curva del gamma è operazione abbastanza semplice poiché i tre controlli del gamma (picture tone, alte luci e basse luci) rispondono esattamente come dovrebbero, con il controllo sulle basse luci che agisce al di sotto del 20%, in modo quasi speculare rispetto a quello sulle alte luci. In altre parole, la compressione della gamma dinamica è alla portata quasi di tutti e la scelta del clipping, e della giusta luminanza del "bianco diffuso", con i segnali test giusti è un gioco da ragazzi.


- click per ingrandire -

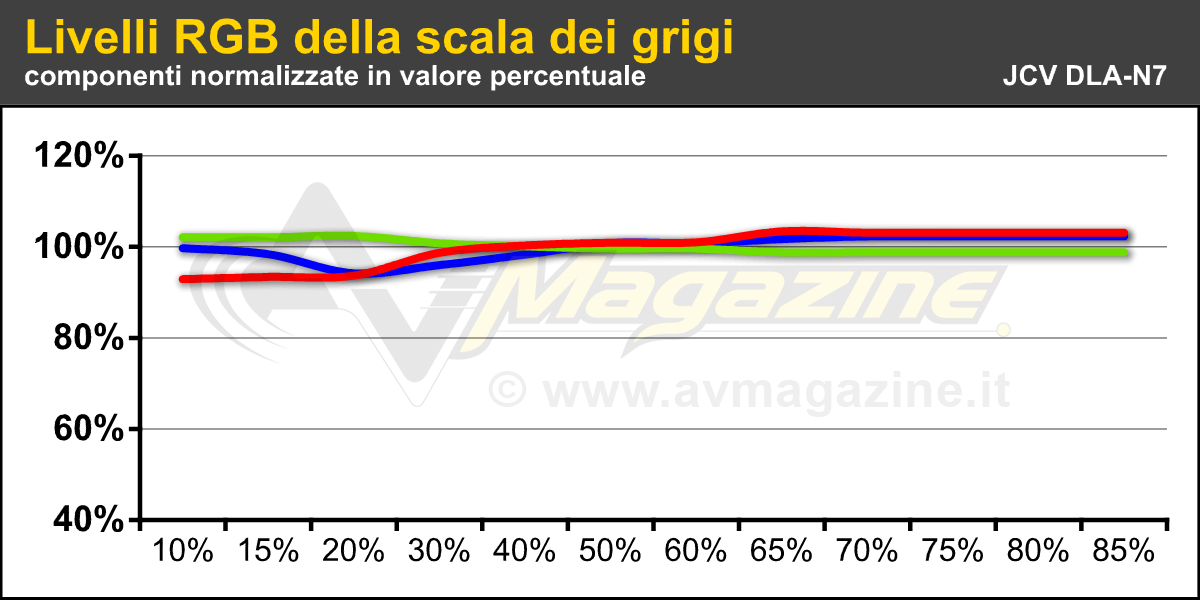

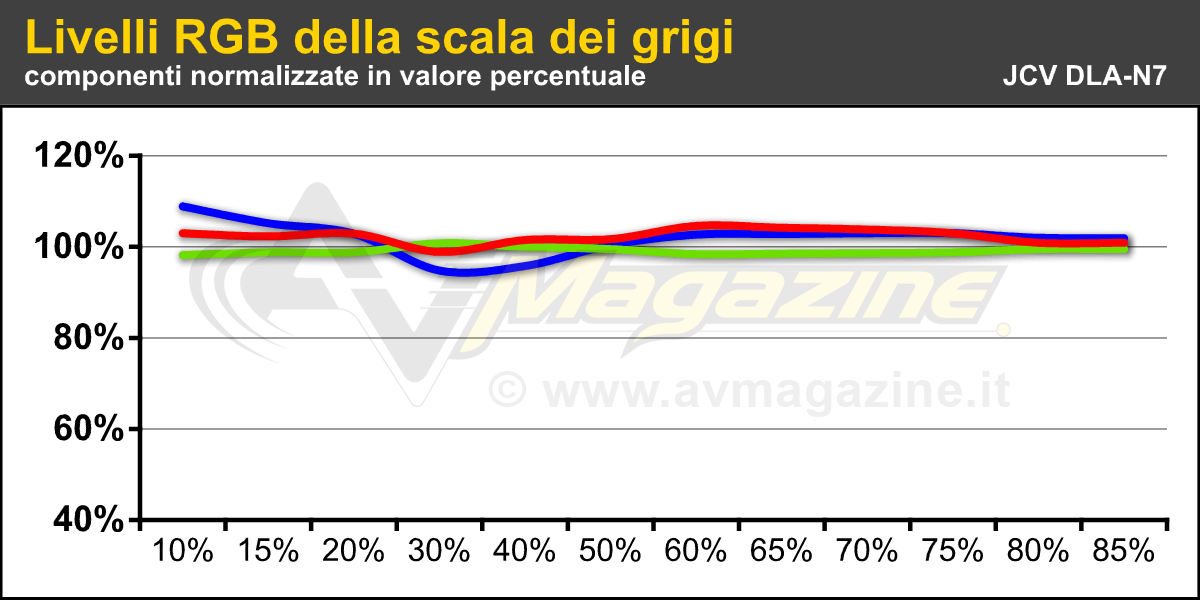

Trovare il giusto equilibrio per il bilanciamento del bianco è operazione decisamente più complessa, almeno con i controlli tradizionali. I tradizionali controlli sulle alte luci rispondono bene mentre quelli sulle basse luci sono meno modulabili e l'eventualità di creare problemi, "affogando" una delle componenti, è sempre dietro l'angolo. Quindi mi raccomando: sulle basse luci evitate di "togliere" il meno possibile, semmai bisogna lavorare con il "picture tone" e con il gamma sulle basse luci. Il vero problema è che per mettere a posto il bilanciamento del bianco si rischia di stravolgere la curva del gamma...


- click per ingrandire -

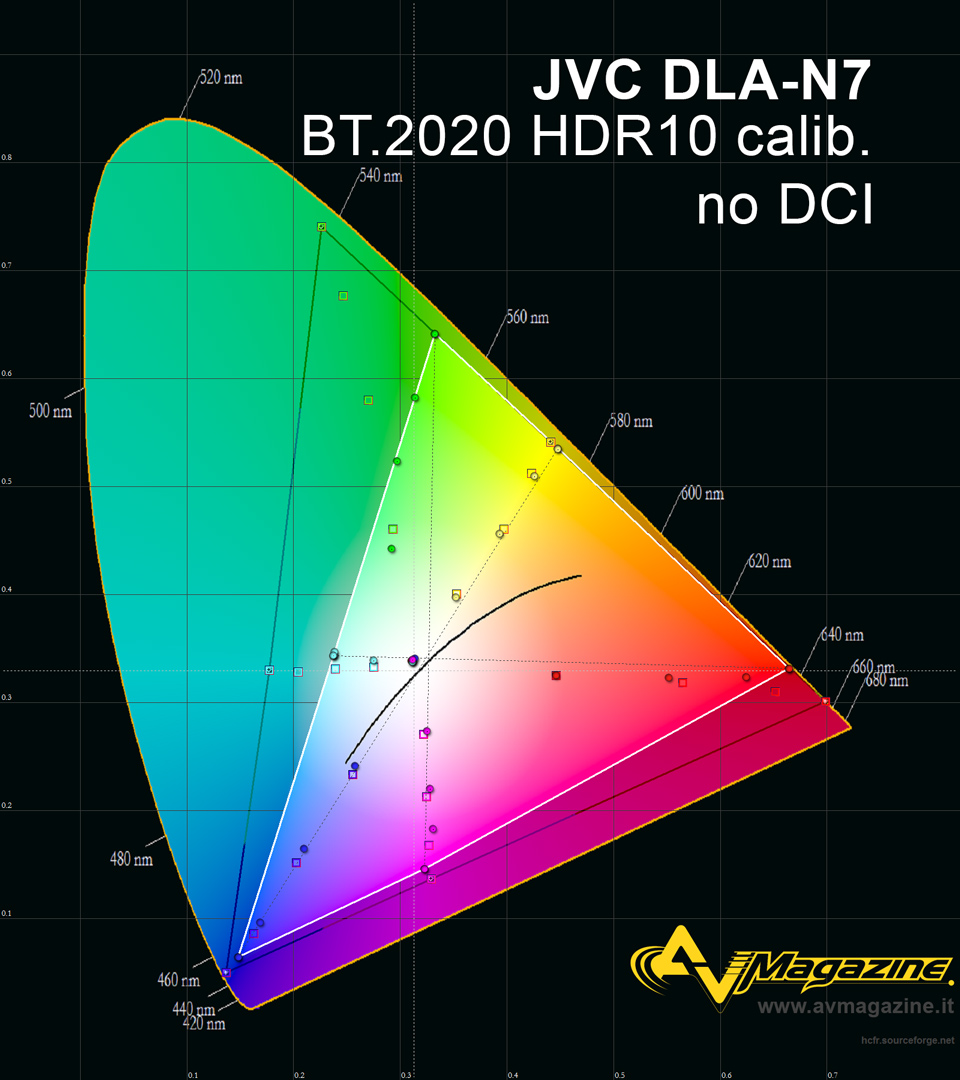

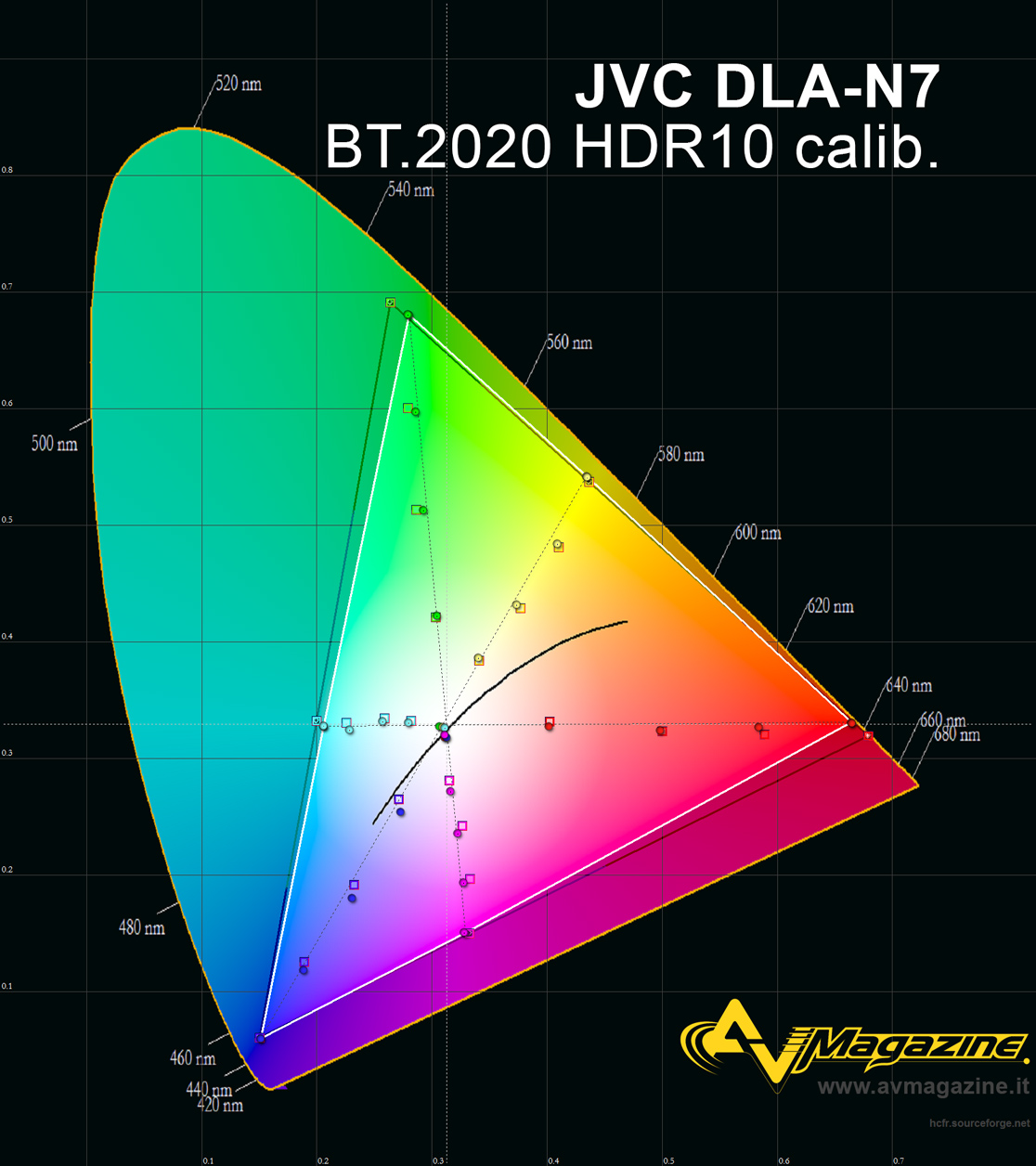

Il gamut e il rendering dei colori è sicuramente perfettibile ma le prestazioni raggiunte in meno di due ore - per entrambi i profili - sono molto buone. Calcolare il Delta E uv in questo caso è operazione molto difficile poiché i riferimenti di luminanza sono totalmente arbitrari. Quello che posso augurami, magari con una macchina in laboratorio e con la giusta calma, è di analizzare il sistema di autocalibrazione di JVC e verificarne le prestazioni confrontando il tutto con la soluzione Digifast/madVR/Autocal.

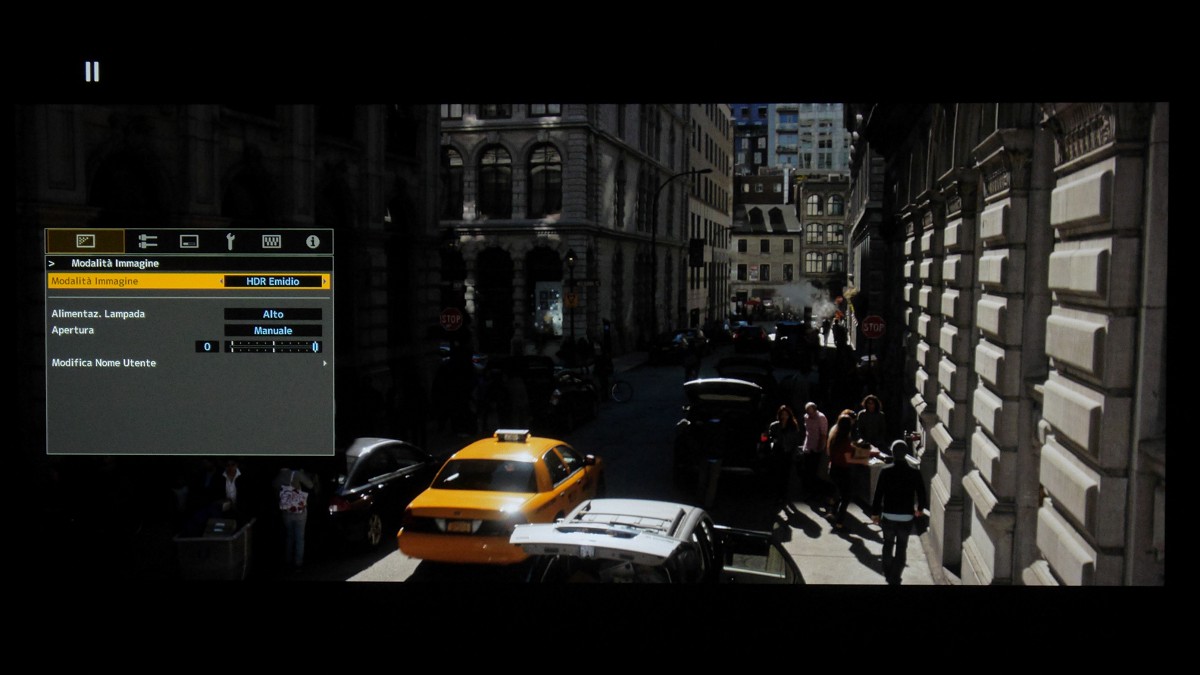

Capitolo finale di "Death Wish", semplicemente spettacolare!
- click per ingrandire -

Al momento, come primo contatto, posso ritenermi completamente soddisfatto: il DLA-N7 (alias RS2000) è una macchina matura, con elevate potenzialità, un generoso flusso luminoso e un rapporto di contrasto da primo della classe, almeno rispetto ai proiettori a risoluzione nativa 4K.

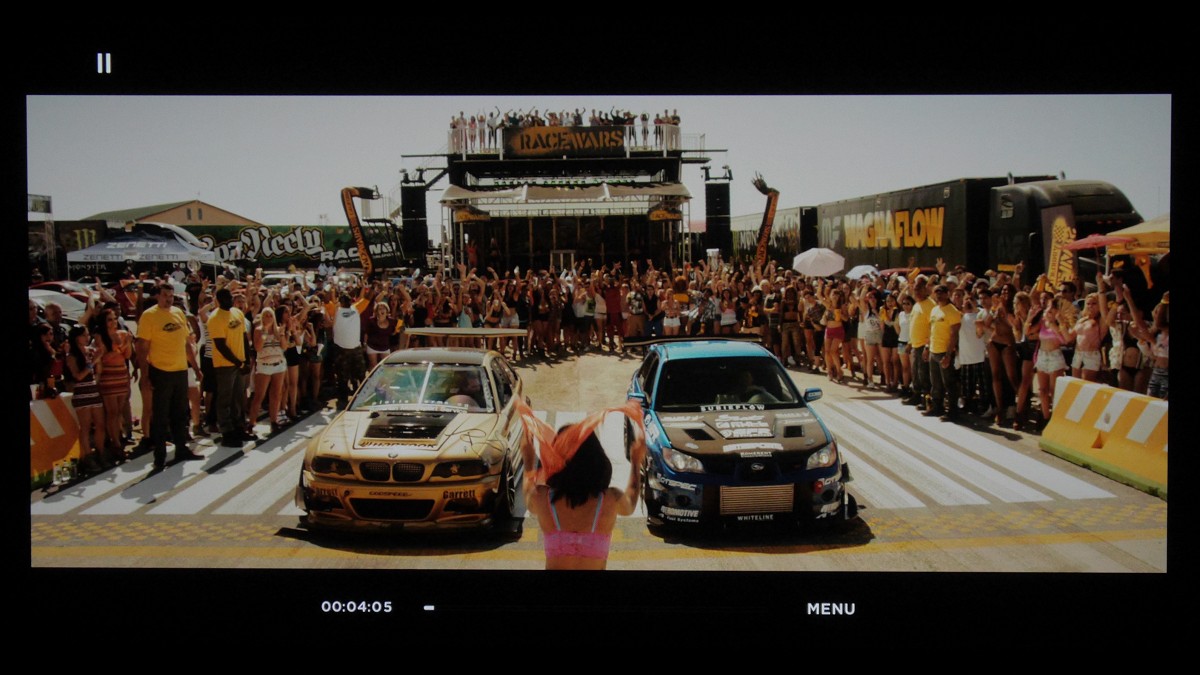

Un paio di "classici": Sicario e Fast & Furious
- click per ingrandire -

Purtroppo per ottenere il massimo, in HDR è necessaria la calibrazione: per quanto l'attivazione dell'Auto Tone Mapping sia cosa buona e giusta, il bilanciamento del bianco e i colori sono molto lontani dal riferimento, specialmente quado si attiva il filtro DCI. In ogni modo, visto il costo della macchina, sono certo che i rivenditori autorizzati sapranno organizzarsi per consegnare- come minimo - macchine almeno già pre-calibrate.

Concludo con un doveroso ringraziamento a Gianluca Vignini e Paolo Bolognini, nel video qui in alto, senza i quali questo articolo non sarebbe stato pubblicato.

La pagella secondo Emidio Frattaroli: voto finale 8,6

Costruzione 9,0
Versatilità 9,0
Menu e taratura 9,0
Prestazioni video 8,5
Rapporto Q/P 7,5

Per maggiori info: specifiche JVC DLA-N7B  -  specifiche JVC DLA-RS2000  -  www.suojvc.it
