Breve premessa iniziale

Il primo diffusore che avrei dovuto provare per conto di una rivista arrivò nel mio laboratorio nell’agosto del 1986. Un diffusore molto pesante di un marchio blasonato, da pavimento. Con una discreta eccitazione aprimmo i due contenitori e dopo un certo tempo e molta attenzione tirammo fuori i due cabinet, belli, lucenti, ancora profumati della finitura del legno. Si, all’epoca il 'medium density' non era ancora utilizzato e c’erano due strade da seguire per la costruzione dei cabinet: impasto truciolare per i diffusori di fascia economica e vero legno per quelli di un certo pregio. In uno dei contenitori c’erano anche le misure, effettuate per conto della rivista SUONO dalla RCF di Reggio Emilia.

I grafici, ben ordinati in una busta, erano ricavati dalle rilevazioni in camera anecoica e stampati sulla carta Bruel & Kjaer con un setup di questa marca che semplicemente toglieva il fiato a chi, come me, non era abituato a vederli dal vivo ma li aveva ammirati soltanto nelle rare foto sulle riviste. La curiosità tuttavia prese il sopravvento sulla fredda analisi tecnica, motivo per il quale col fido architetto Basile ed un altro appassionato posizionammo con una certa attenzione i diffusori in sala d’ascolto e demmo fuoco alle polveri, forti della serie di misure inviateci caratterizzate da una incredibile regolarità. Rodammo i diffusori con attenzione per tutta la mattina e soltanto dopo pranzo ci ritrovammo, come carbonari, in sala d’ascolto a valutare il mitico marchio blasonato.

- click per ingrandire -

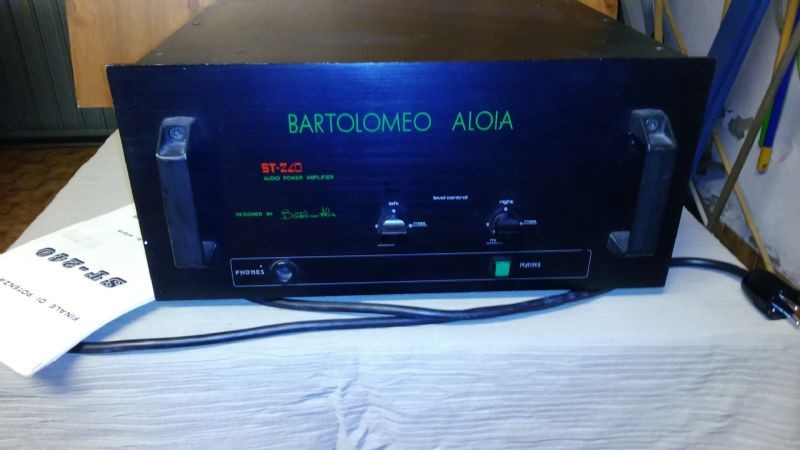

L’ascolto invero fu inizialmente assai soddisfacente, con una bella timbrica, una buona tenuta in potenza, pure in un salone da circa 130 metri cubi con l’impianto dell’epoca, costituito da un lettore CD 'francese' e dall’amplificatore di Aloia ben caldo. Tutto bello, tutto perfetto, con una scena discreta ed uno stage credibile. Col passare dei giorni tuttavia notammo una certa 'durezza' della gamma altissima quando si aumentava decisamente il livello ed un conseguente 'appiattimento' della scena acustica con una variazione delle prestazioni abbastanza udibile. Eppure sulla lucida carta dei grafici tutto sembrava perfetto, con la PIM (Potenza Istantanea Massima), l’antesignana della MOL (Maximum Output Level) messa a punto da Gandolfi e Mazzacurati, che prometteva delle faville che in realtà faticavo a vedere.

Ammetto candidamente che fu una delusione cocente il notare che non c’era una relazione esatta tra i grafici e quello che ascoltavano le orecchie e che i dati tecnici andavano in qualche modo interpretati. Questa anomalia, per me all’epoca inspiegabile, continuò per molti test che si sono susseguiti negli anni successivi fino a circa 25 anni fa, quando di fronte ad una distorsione armonica semplicemente disastrosa ho avuto un ascolto entusiasmante sia per la dinamica che per la pulizia del messaggio sonoro.

Ho deciso allora, in maniera del tutto arbitraria e personale, di indagare sulle misure partendo però da una precisa  scala delle qualità che deve avere un diffusore e successivamente sulle 'contro-misure' da sviluppare partendo dalla sala di ascolto e tornando indietro in laboratorio, un cammino inverso rispetto a quello che ogni buon 'ingegnere progettista' compie normalmente. Vediamo allora dapprima con che ordine valutare le prestazioni di un impianto in generale e poi come possiamo analizzare secondo un metodo strutturato quello che le nostre orecchie sentono in maniera del tutto naturale.

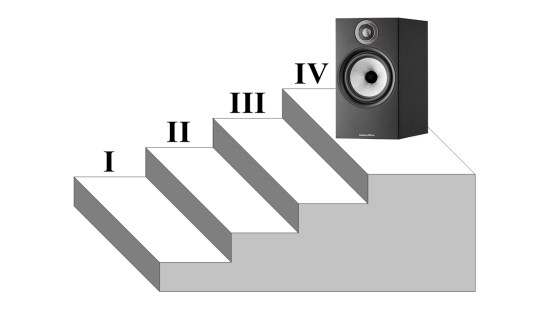

I quattro gradini

1. Il bilanciamento timbrico

Primo e fondamentale gradino per una resa notevole è il bilanciamento timbrico. La resa alle varie frequenze di un diffusore rappresenta, nella mia ottica, una condizione assolutamente necessaria anche se non sufficiente per una buona riproduzione. In buona sostanza il diffusore deve poter emettere tutte le frequenze udibili alla stessa identica pressione. Peccato che per fare ciò ci si affidi alla misura in camera anecoica (reale o simulata) col microfono di misura sistemato ad un metro esatto per ottenere anche il dato di sensibilità quando l’amplificatore fornisce un preciso segnale, costante in ampiezza a tutte le frequenze.

- click per ingrandire -

Nella realtà questa misura fornisce una indicazione certamente importante ma svincolata dall’ambiente di ascolto e quindi dalla realtà acustica dell’evento sonoro. Serve comunque per fare dei confronti a parità di condizioni secondo le procedure standard. Quello che voglio dire è che se una risposta in frequenza di un diffusore presenta un avvallamento di parecchi decibel ad una frequenza particolare probabilmente il bilanciamento timbrico risulterà poco credibile, ma è altrettanto sicuro che non basta certamente una risposta dritta come una riga per garantire un buon bilanciamento timbrico in ambiente.

Una discreta evoluzione della risposta sull’asse è costituita dalla 'risposta in potenza' ovvero l’integrazione delle risposte effettuate facendo variare l’angolo tra microfono e diffusore. Sembrerebbe la panacea, visto che fornisce una sorta di risposta complessiva paragonabile alla risposta in ambiente senza che questo ci metta del suo. Grazie alla base rotante della Outline e ad una apposita routine sviluppata anni fa per MLSSA, l’operazione non richiede molto tempo, ma fornisce risultati che hanno ancora poca relazione con il bilanciamento timbrico. L’andamento infatti appare in  leggera discesa procedendo dalle basse verso le alte e non si ha alcuna indicazione sulle frequenze altissime, ed è carente, secondo me, di una apposita pesatura delle acquisizioni al variare dell’angolo di misura.

- click per ingrandire -

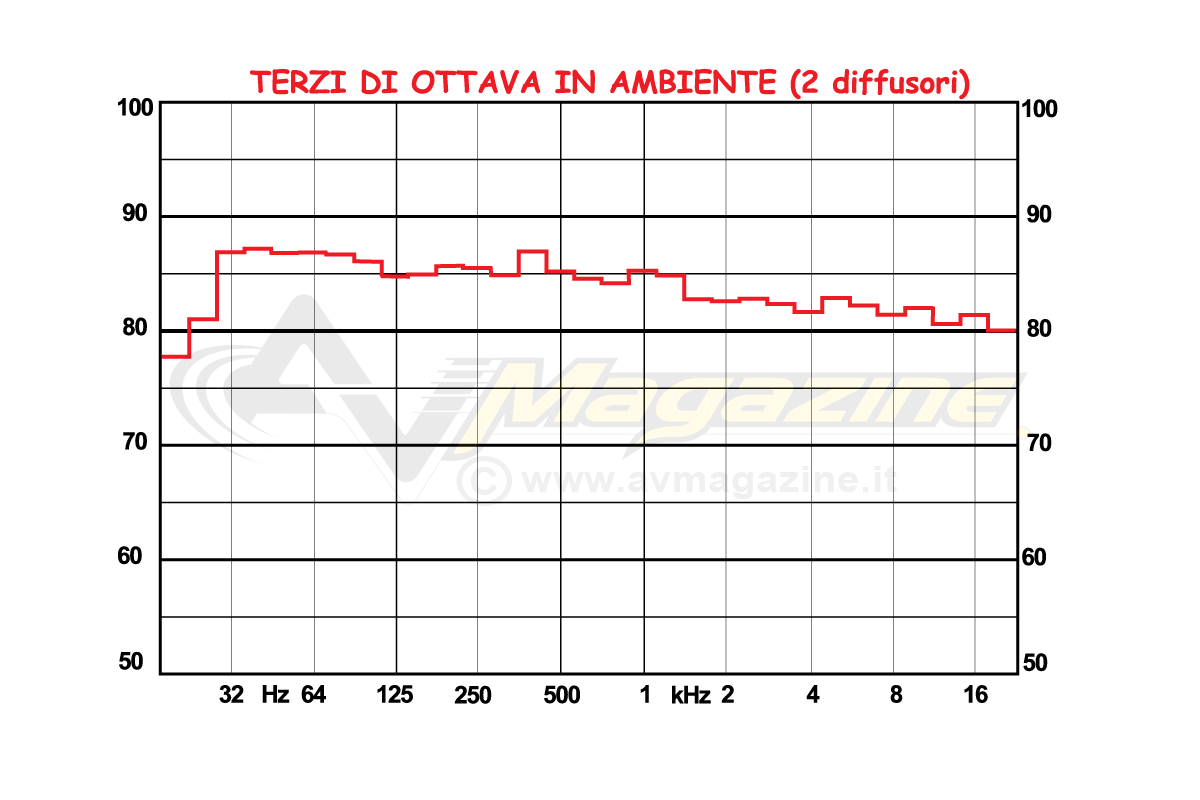

La risposta a terzi di ottava col rumore rosa una volta che il diffusore è stato posizionato al meglio in ambiente, fornisce in vero un quadro quasi completo del bilanciamento timbrico ma è fortemente legato all’ambiente di misura che dovrebbe essere attentamente valutato. Come per la risposta in frequenza, l’ambiente di ascolto fornisce indicazioni utili per un confronto tra diffusori se …non cambia nelle varie misure effettuate. A bassa frequenza conta soltanto il posizionamento e la distanza dalle pareti che consentono un andamento del grafico non necessariamente rettilineo ma comunque privo di sbalzi evidenti tra un terzo di ottava e quelli adiacenti.

Tutto quello che sarà possibile valutare nei gradini successivi sarà comunque fortemente dipendente dall’ambiente di ascolto. Risulta, in buona sostanza, inutile una valutazione della ricostruzione scenica e dei vari piani sonori se i tempi di decadimento sono elevati e si 'mangiano' tutto il dettaglio dei bassi livelli, che viceversa appaiono preziosi per definire e far prevalere l’ambiente originale della registrazione su quello di ascolto. E’ ovvio che senza un bilanciamento timbrico di buon livello non si va da nessuna parte, ed è altrettanto chiaro che una risposta estremamente regolare non garantisce una resa globale notevole, ma ci introduce al secondo gradino.

- click per ingrandire -

2. Linearità, dinamica e distorsione

Eccoci giunti al secondo gradino della 'scala santa' che conduce al diffusore di livello elevato. Vi ricordo che la musica è fatta di livelli molto differenti, ai quali le membrane e le cupole degli altoparlanti devono rispondere senza immettere nulla che non sia presente nel segnale che l’amplificatore gli consegna ai morsetti di ingresso. Bene, ascoltando il diffusore a vari livelli di pressione media si possono spesso sentire delle timbriche diverse e delle 'ricostruzioni dello stage' differenti. Ciò sta semplicemente a significare che i vari altoparlanti stanno immettendo in ambiente una combinazione di segnali diversa da quella originale rilevabile a pressioni minori.

Indagando sul fenomeno dell’alterazione della timbrica e della musicalità del suono ai vari livelli, è fin troppo facile notare che il segnale originale ha subito delle mutazioni, quasi sempre dipendenti dallo spostamento delle membrane e delle non linearità dovute al complesso magnetico. Una delle responsabili è certamente la distorsione armonica, ovvero l’immissione nel segnale di uscita di armoniche dello stesso segnale di ingresso. Le armoniche hanno sempre un ordine superiore al primo, che è costituito dal segnale originale. Se con una pura sinusoide di 1000 Hz (ad esempio) aumentiamo il livello vediamo comparire ai capi del preamplificatore monofonico una serie di segnali che non sono presenti nel segnale elettrico di ingresso del diffusore.

- click per ingrandire -

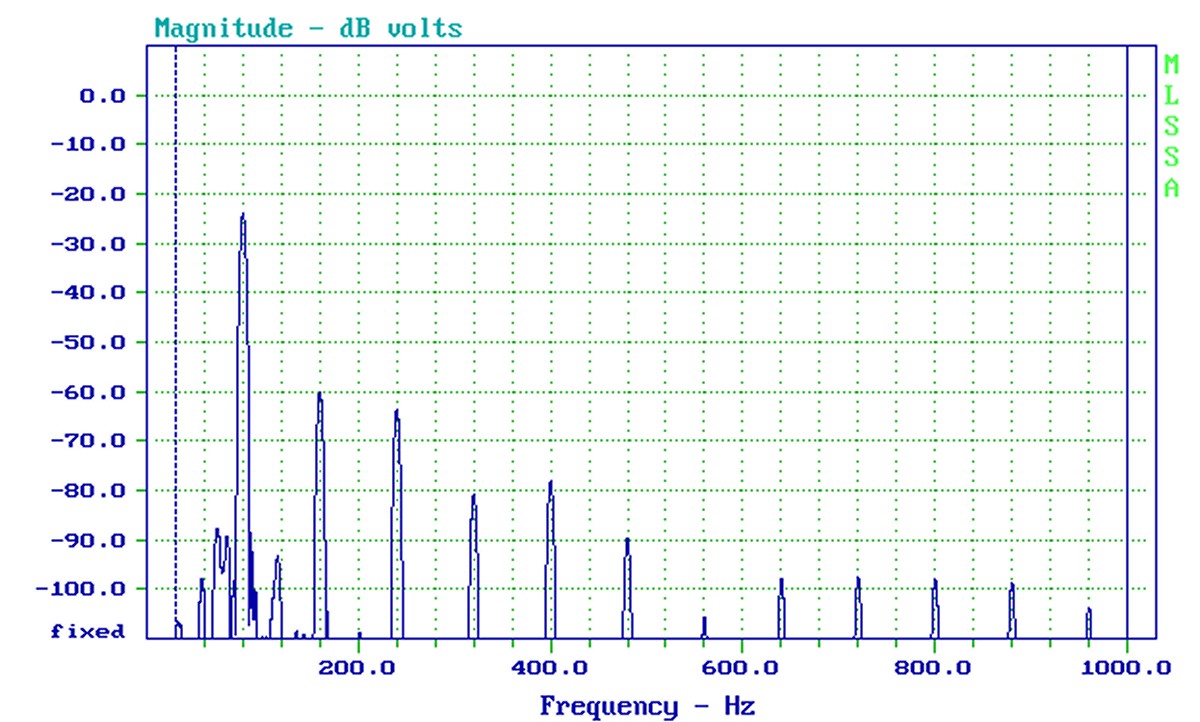

Questi segnali rappresentano la distorsione del segnale di ingresso. Come si evince dalla Figura 1 rilevata da MLSSA si può notare che ad una “bacchetta” centrata a circa  80 Hz con una tensione ai morsetti di circa 7 volt rms segue una seconda riga spettrale (amabilmente definite anch’essa bacchetta) a 160 Hz, una terza centrata a 240 Hz e così via. Questo testimonia che l’altoparlante ha generato una seconda armonica a  2 X 80 = 160 Hz, una terza armonica a 3 X 80 = 240 Hz e così via, anche se con ampiezze sempre più basse man mano che sale l’ordine delle armoniche. A bassissima frequenza, dove l’escursione aumenta notevolmente col diminuire della frequenza, la capacità di emettere una bassa distorsione diventa una caratteristica fondamentale, anche se impossibile da eliminare.

- click per ingrandire -

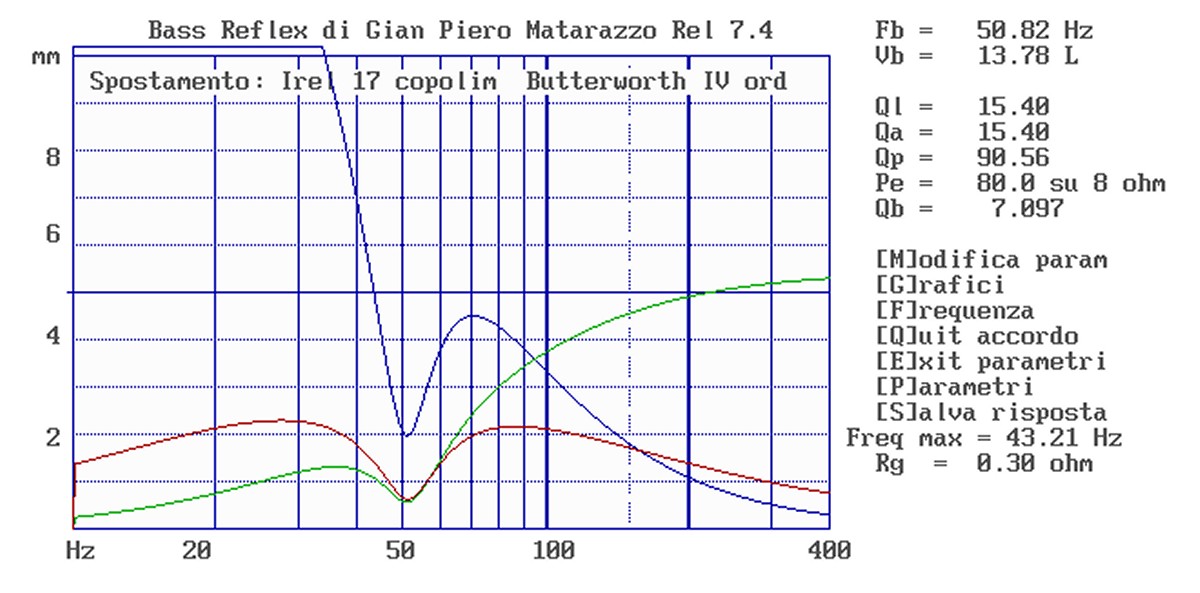

In Figura 2  possiamo vedere cosa succede a bassa frequenza. Un woofer da 160 mm è caricato in bass reflex a circa 51 Hz in un volume di quasi 14 litri. L’escursione misurata al laser è di circa 5 mm per una accettabile riduzione del fattore di forza, un valore che per l’epoca, quasi 25 anni fa, era considerato più che discreto. Ebbene, a 43,2 Hz si raggiunge la massima escursione con 25,2 volt rms ai morsetti mentre soltanto 8 Hz più in basso l’escursione raddoppia, col woofer che distorce in maniera molto ben udibile. Sulla udibilità della distorsione si sono scritti fiumi di articoli, ma rimane incontestabile il fatto che ad una distorsione elevata corrisponde una notevole dose di pulizia che sparisce inesorabilmente.

Questo è uno dei motivi per il quale un woofer molto economico non può e non potrà mai suonare come un woofer più costoso, almeno dal punto di vista della pulizia ai livelli elevati. Lo stesso discorso vale anche per la compressione dinamica, che si manifesta quando alla membrana per seguire correttamente la musica è richiesta una escursione che non può raggiungere e che ovviamente non raggiunge, pur senza distorcere o distorcendo poco. Si perde in questo modo l’impatto e si modifica in maniera in vero poco udibile anche la timbrica. Un buon comportamento sia al bilanciamento timbrico che alla tenuta in potenza basta per definire un notevole diffusore per uso professionale, visto che le qualità che andremo ad elencare adesso nel settore professionale appaiono minoritarie se non inutili.

- click per ingrandire -

3. La scena acustica

Man mano che i gradini di valutazione aumentano, l’analisi delle qualità dei diffusori si fa meno facile e più critica. E’ fondamentale avere una corretta scena acustica, una qualità pochissimo valutata dalla maggior parte degli audiofili anche se da me considerata fondamentale. Premesso che per ottenere una corretta scena acustica occorra una grande attenzione nel posizionamento dei diffusori, bisogna distinguere tra la buona prestazione dell’ambiente e la scena acustica caratteristica dei diffusori.

C’entra anche il tasso di controreazione dell’amplificatore ma ammetto candidamente che non ho numeri in mano che me ne diano la certezza misurata e misurabile. La mia esperienza si ferma alla constatazione che il mio amplificatore poco controreazionato dipinge uno stage quasi perfetto mentre il vecchissimo amplificatore vintage pur mantenendo carichi notevolissimi sembra proiettare la musica su uno schermo posto tra i due diffusori: di una piattezza mortale, anche se con una timbrica eccellente.

- click per ingrandire -

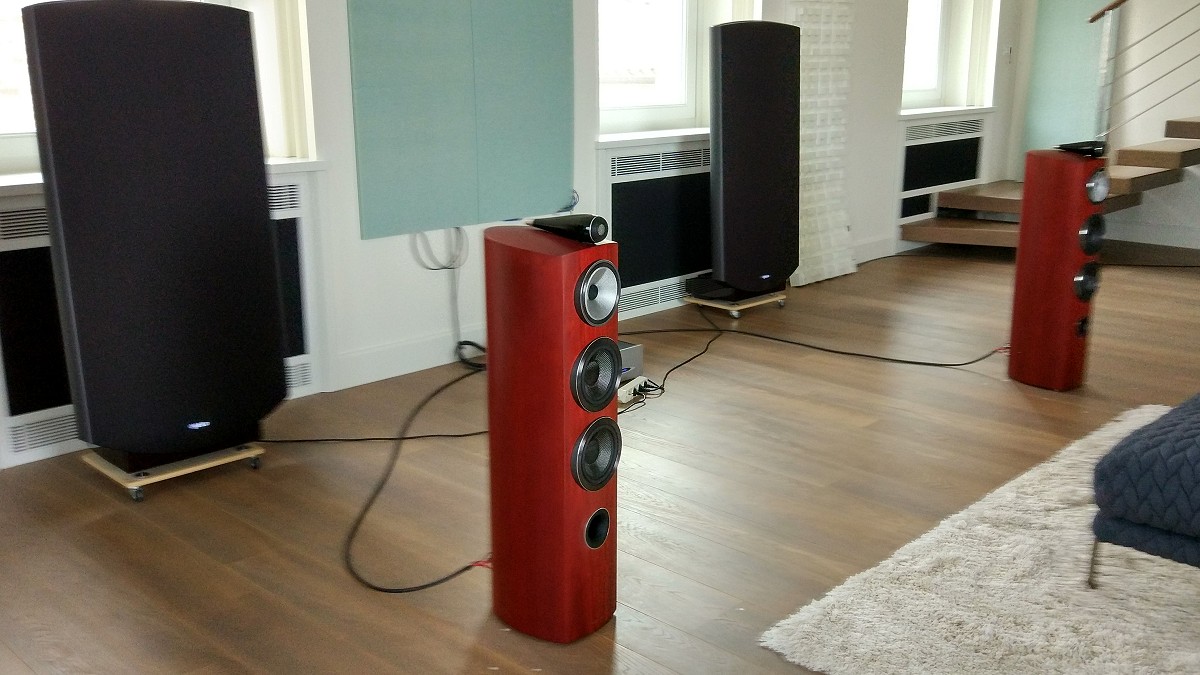

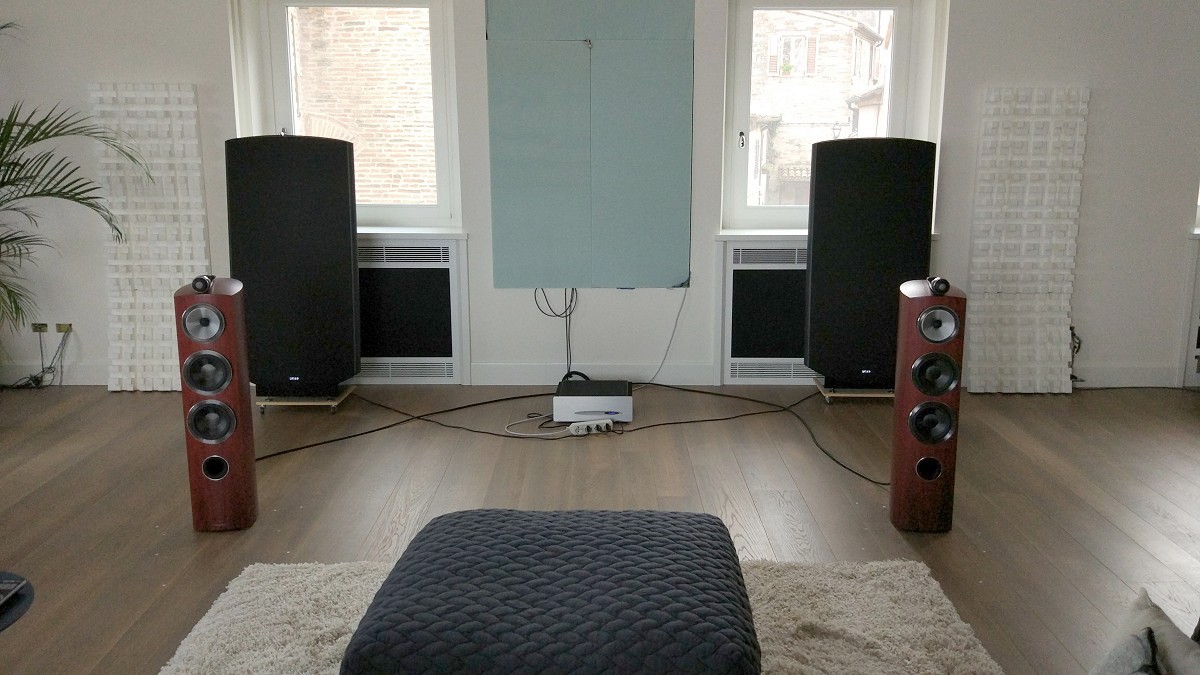

Il posizionamento in ambiente deve fare in modo che la resa del diffusore sinistro più le pareti adiacenti sia uguale alla resa del diffusore destro e delle pareti di questo lato, sia come livello che, soprattutto, come timbrica. C’entra anche il tempo di decadimento delle due “semistanze” destra e sinistra, che deve essere simile (e breve). Inconsciamente io associo sempre la capacità di ricreare uno stage credibile e stabile in ambiente alla fase relativa tra i vari altoparlanti che definiscono con precisione la risposta in potenza. Le rilevazioni effettuate all’interno della sala d’ascolto sulla parete frontale e sulle pareti laterali possono cambiare di parecchio a seconda delle fasi acustiche relative tra gli altoparlanti ma possono allo stesso modo rovinare definitivamente lo stage. In buona sostanza anche se lo stage diventa profondo non è detto che si ottenga una condizione ottimale. La cosa si può percepire sulle registrazioni di musica classica, dove la profondità di campo non deve schiacciare tutti i vari strumenti sul fondo.

4. Il rispetto dei piani sonori

Il rispetto dei piani sonori vede un ragionevole tentativo di analisi quando gli altri gradini della nostra scala sono rispettati con precisione e rigore. E’ una qualità del tutto inutile se il diffusore è sbilanciato timbricamente e/o non è lineare all’aumentare della pressione emessa o, peggio, non ha una scena sonora al contempo larga il giusto e profonda… altrettanto. Inutile dire che l’ambiente di ascolto deve essere perfetto visto che è difficile avere, come si dice, la botte piena e la moglie ubriaca allo stesso tempo.

Comunque la faccenda si complica ulteriormente, tanto che a mia memoria sono pochi, pochissimi i diffusori ascoltati nella mia non breve carriera su cui ho notato un vero rispetto dei piani sonori. Questa invidiabile qualità deve poter mostrare le varie posizioni degli strumenti così come sono stati 'ripresi' (o 'elaborati' in post produzione) con le varie file di violini e di strumenti a corda in generale, tanto per fare un esempio.

Questo aspetto, secondo me, dipende dalla qualità della risposta al 'gradino' (ho parlato della risposta 'al gradino' in questo articolo), dalla capacità di emettere piccoli segnali ben udibili e dalla waterfall che deve essere veloce nel decadimento e soprattutto uniforme a tutte le frequenze. La waterfall, tanto per chiarirci, rappresenta il decadimento della pressione nel tempo al variare della frequenza. In genere rilevare una buona waterfall è abbastanza difficile se non si dispone di una strumentazione di buon livello perché il rumore e le riflessioni sono sempre in agguato.

Per avere una buona waterfall occorrono circa 3 millisecondi a bassa frequenza, diciamo da 300 a 500 Hz, per un decadimento di circa 40 dB, dipendente in genere dal disegno del cabinet e dalla qualità e dalla disposizione del materiale assorbente. A parte le forme esotiche e belle da vedersi, spacciate per ammazza-riflessioni posso dire che i disegni di cabinet effettivamente pensati per abbattere le riflessioni interne di frequenze dalla lunghezza d’onda importanti sono difficilissimi da incontrare.

Man mano che aumenta la frequenza la waterfall deve diventare molto più rapida a decadere e soprattutto deve farlo in maniera costante in tutta la gamma media, con la gamma alta ed altissima che sono alterate soltanto dal fissaggio del tweeter e dai dispositivi meccanici posti avanti alla cupola, come guide d’onda molto pronunciate e trombe anche abbastanza corte, sempre grandi rispetto alla lunghezza d’onda delle frequenze emesse.

- click per ingrandire -

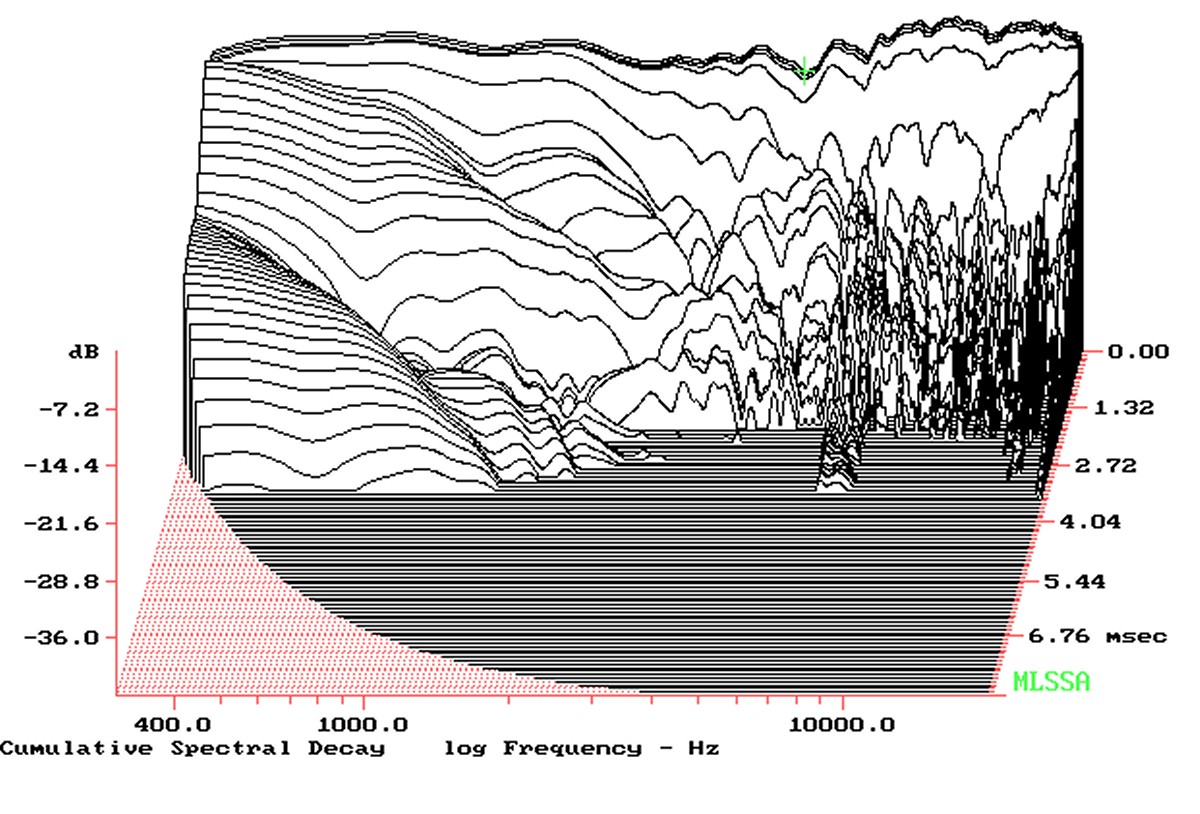

In Figura 3 possiamo vedere una waterfall quasi da primato, con le due risonanze a 7.000 ed a 18.000 Hz che sono dovute ad una infelice ghiera metallica posta a protezione della cupola del tweeter. Una valida ed immediata alternativa alla waterfall dal decadimento mozzafiato è rappresentata da tutta una serie di rilevazioni che indicano la capacità del diffusore di far percepire una nota di livello molto basso all’interno di un messaggio sonoro complesso.

Questa capacità di riprodurre i particolari spesso nascosti nel nostro ambiente è come una analisi di tenuta in potenza 'al contrario', non a pressioni elevate ma effettuata ai bassissimi livelli. Se ad esempio stiamo riproducendo della musica a 90 dB di pressione media, il piccolo dettaglio deve poter essere percepibile anche a -40 o -50 dB se non di più. Qui crollano tutti i driver a compressione, i woofer ed i midrange dalle sospensioni durissime e tutti quelli che magari possono produrre pressioni tanto inusitate quanto inutili.

La misura che illustreremo nella prossima puntata ha dimostrato che driver a compressione emettono una linearità notevolissima a 100 dB di pressione media ed anche a 110 dB, limite oltre il quale i miei vicini chiamano il 112, ma falliscono miseramente per pressioni medie più basse, tra gli 80 ed i 90 dB.

Per ora

Mi rendo conto che lo spazio a mia disposizione sta rapidamente finendo e che è ora di mettere mano agli strumenti per mostrarvi le misure che ho effettuato in questi mesi estivi, misure che appena raggiunto un eccellente grado di ripetibilità possono essere effettuate anche con degli spezzoni musicali. Alla prossima!
