Media Player e convertitore HDMI-SCART, grosso problema.

[interblu]

Allora, prima di aprire la scart vorrei semplicemente provare a collegarlo, come lo collego? Nel cavo arrivato c'è il filo di colore giallo.

Questo è il retro del Medley, potete aiutarmi nel collegamento?

[interblu]

Ma un cavo tipo questo non potrebbe andare bene?

https://www.ebay.it/itm/115503684332

No, l'uscita della Scart è in composito, non RGB.

[oceano60]

Interessante quel cavo mitsuagi, non è semplicemente un adattatore meccanico, almeno questo lo penso io, ci sarebbe da capire dato il costo veramente basso come è collegata la scart all'interno, intendo se solo videocomposito o anche RGB.

@ interblu

Guarda per sapere dove inserire i cavi, o apri la scart o con un tester controlli dove sono collegati gli RCA sulla scart, perchè dai colori non ti so rispondere con sicurezza.

Hai verde, blu e rosso, che dovrebbero sposarsi con i 3 Y/Pb/Pr, poi ti rimane l'audio bianco e rosso, il bianco ce l'hai, ma il giallo va sul rosso o sul giallo composito?

Il dubbio è sul giallo, dovresti controllare il piedino della scart a quale corrisponde.

[interblu]

Allora, i colori del cavo che mi è arrivato sono questi:

https://www.ebay.it/itm/266000301702...QAAOSwrtxjenni

ma guardando i cavi YPbPr presenti su altri articoli, i colori sono diversi:

https://www.amazon.it/dp/B0B7R5C172/

forse il cavo non è adatto? Perchè può essere spedito indietro.

P.S. Ho provato a collegarlo con tutte le combinazioni possibili, non si vede nulla.

[oceano60]

Hai pagato con Paypal?

Per la risposta sul cavo devi aprirlo o controllarlo senza aprirlo con un tester, ti potrei indicare cosa fare con quest'ultimo.

Il cavo si puo' anche adattare, basta aprire la scart e saldare sui giusti piedini seguendo lo schema del post 232, i colori delle RCA non hanno importanza alla fine per il funzionamento.

[interblu]

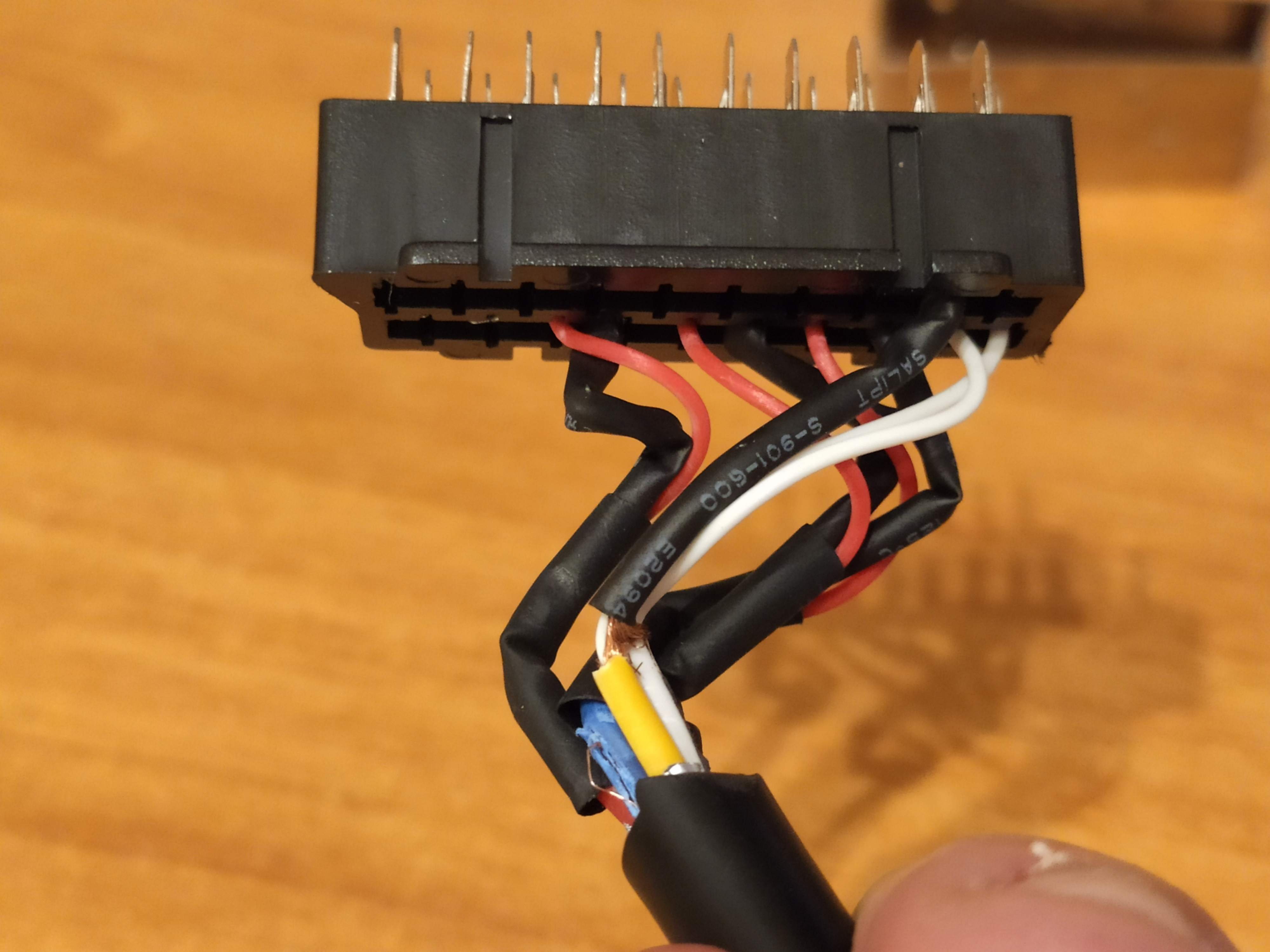

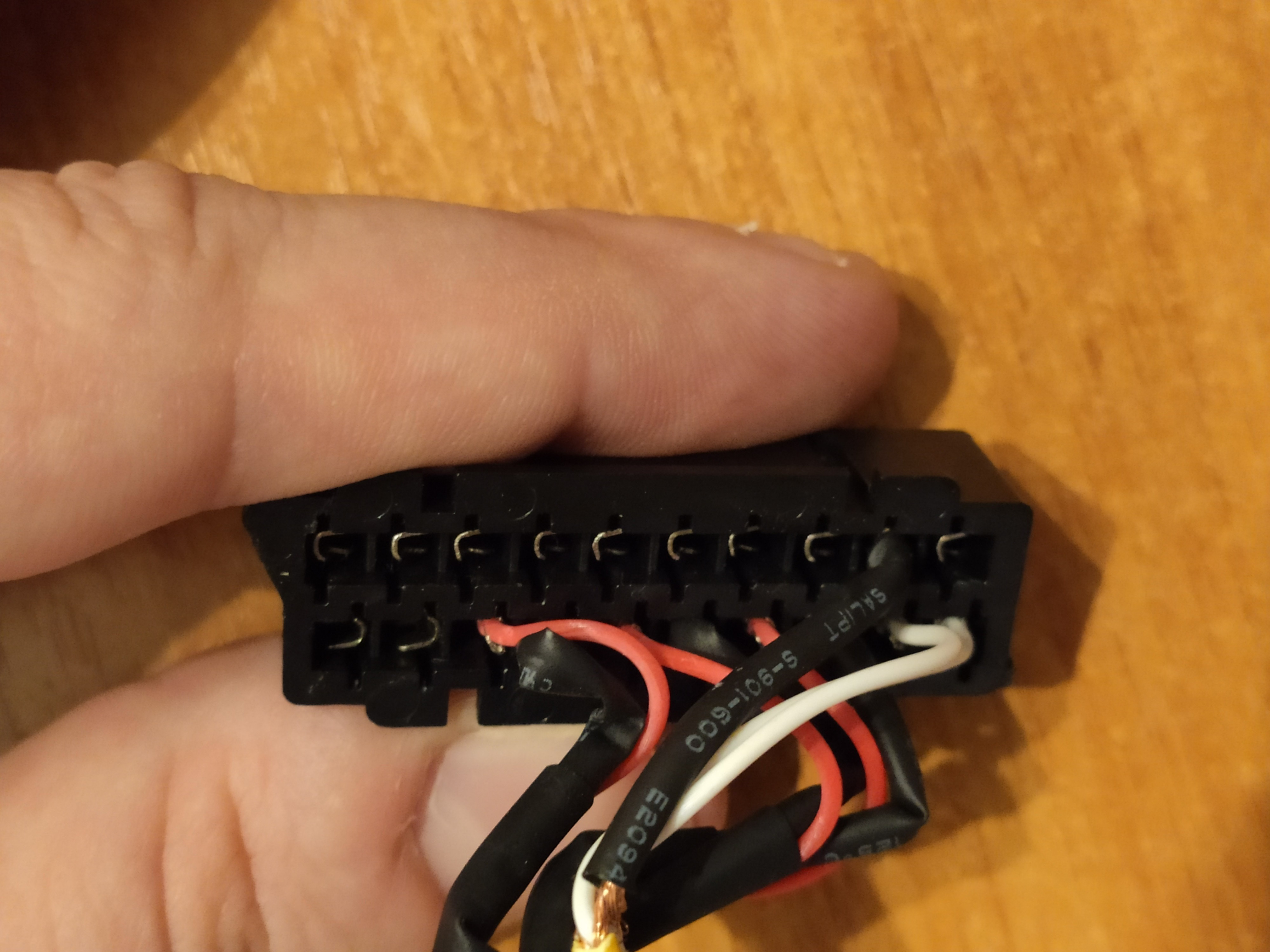

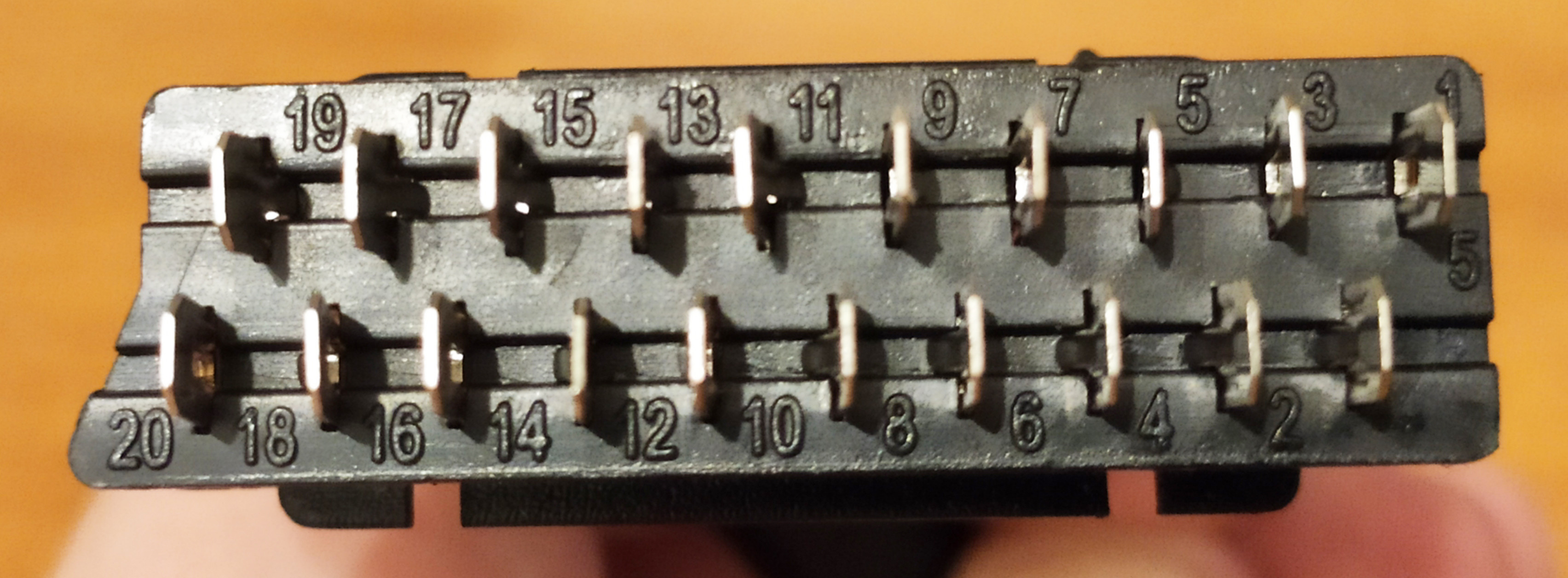

Aiutatemi perchè non ci capisco nulla, queste le foto della scart:

https://tryimg.com/u/2023/06/09/IMG_...09_201641a.jpg

https://tryimg.com/u/2023/06/09/IMG_...09_201521a.jpg

https://tryimg.com/u/2023/06/09/IMG_20230609_201419.jpg

ho fatto bene le foto?

[oceano60]

Stai tranquillo interblu, adesso guardiamo con calma, le foto sono belle nitide.

RGB è collegato con rispettive masse, 7,11,15 segnale e masse 5,9,13---> poi hai piedini 1 e 3 con il 4 massa per l'audio.

Quindi a livello meccanico sembra giusto, ma quello che dalle foto non comprendo, sono dove arrivano dalle RCA.

Comunque visto l'interno penso che il collegamento sia: rosso+verde+blu nei rispettivi colori sul 4Geek Medley, Giallo e Bianco sull'audio, il giallo sul rosso.


Ho letto la discussione su plc forum ed ho visto che ti è stato spiegato che RGB per funzionare ha bisogno di segnale composito sync sul piedino 20 e la frequenza accettata è solo di 15625 Hz , senza questo non funzionerà mai.

[interblu]

Comunque visto l'interno penso che il collegamento sia: rosso+verde+blu nei rispettivi colori sul 4Geek Medley, Giallo e Bianco sull'audio, il giallo sul rosso.

"Il giallo sul rosso". Mi potresti dire su quale rosso? Ce ne sono tre dietro il medley.

"Giallo e bianco sull'audio". Quali? In o Out?

Mi potresti dire con esattezza le varie connessioni? Grazie.

[oceano60]

Ho letto solo poco fà la risposta su PLC forum, non funzionerà mai con questo collegamento, comunque il rosso che ti dicevo è quello Audio con scritto IN (R) il bianco su IN (L).

Ti hanno spiegato su PLC, che RGB su Scart funzionerà solo a frequenza di 15625 Hz sul Mivar, e ha bisogno di segnale composito sul piedino 20, sono 2 cose che dal Medley non potrai mai avere via component.

Le potrai avere solo via Scart.

[interblu]

ma quello che dalle foto non comprendo, sono dove arrivano dalle RCA.

Ti rispondo:

1) Il filo rosso arriva sul pin 13 e 15

2) Il filo blu su 5 e 7

3) Il filo verde su 11 e 13

4) Il filo giallo su 1 e 2

5) Il filo bianco su 3

Da notare che il bianco e giallo hanno il rame intrecciato l'un l'altro.

Spero di esserti stato d'aiuto.

[interblu]

Ho letto solo poco fà la risposta su PLC forum, non funzionerà mai con questo collegamento, comunque il rosso che ti dicevo è quello Audio con scritto IN (R) il bianco su IN (L).

Ti hanno spiegato su PLC, che RGB su Scart funzionerà solo a frequenza di 15625 Hz, e ha bisogno di segnale composito sul piedino 20, sono 2 cose che dal Medley non potra..........[CUT]

Quindi in pratica che vuol dire? Non serve a niente questo cavo?

[oceano60]

Grazie interblu adesso e' chiaro, anche se purtroppo non servirà per vedere sul Mivar, su PLC trovi gente preparata che ti hanno saputo rispondere in maniera precisa.

Comunque ricapitolando i collegamenti dopo le tue indicazioni: RCA verde+blu+rosso nelle rispettive Y (VERDE) Pb (BLU) Pr (Rosso) del Medley.

Il bianco e giallo hanno la massa in comune (filo intrecciato) perchè sono ambedue audio, solo che dalle tue indicazioni il Giallo 1 e 2 è l'ingresso audio, mentre il bianco 3 è l'uscita audio.

Ma l'audio ha secondaria importanza, non riuscendo a vedere il video.

Si interblu, l'ultima spiegazione avuta martedi su PLC è chiara, non puoi collegare solo con un cavo l'uscita component del Medley al Mivar, lo potresti fare attraverso la scart, ma questo lo hai già fatto.

[interblu]

solo che dalle tue indicazioni il Giallo 1 e 2 è l'ingresso audio, mentre il bianco 3 è l'uscita audio.

Ho ricontrollato ora, confermo, sono collegati su quei pin.

Si interblu, l'ultima spiegazione avuta martedi su PLC è chiara, non puoi collegare solo con un cavo l'uscita component del Medley al Mivar, lo potresti fare attraverso la scart, ma questo lo hai già fatto.

Allora lo restituisco, già ho pagato il doppio per un cavo che ne valeva la metà, poi non mi serve neanche a nulla, cosa me lo tengo a fare?

[oceano60]

Si, ne convengo interblu lo puoi restituire, vedila se riesci come esperienza e conoscenza, anche il sottoscritto ha imparato cose nuove, su PLC potrai trovare sempre persone preparate e disponibili.

Collegando solo gli RCA VIDEO: Verde+Blu+Rosso all'ingresso del Medley Y/Pb/Pr dovresti già vedere, l'audio giallo+bianco possono anche rimanere scollegati, ma purtrtoppo non riuscirai a vedere nulla.

[interblu]

Si, ne convengo interblu lo puoi restituire, vedila se riesci come esperienza e conoscenza, anche il sottoscritto ha imparato cose nuove, su PLC potrai trovare sempre persone preparate e disponibili.

Assolutamente, nulla è perso, ho imparato tante cose, e imparerò anche a fare i resi su ebay, visto che non l'ho mai fatti.

Per quanto riguarda PLC invece purtroppo molte risposte le leggo, ma non le capisco. Come si può vedere io mi impegno veramente molto, ma non riesco a capire tutto.
