REW e misure

[chiaro_scuro]

Misura tutti full range e ne fai un grafico con gli andamenti sovrapposti.
Poi misura il subwoofer, sempre full range, con diverse frequenze di taglio perchè di solito tra quello che c'è scritto sulla manopola e il taglio vero c'è una bella differenza. Una volta trovato il taglio "reale" (per il tuo impianto lo cercherei tra i 60 e gli 80Hz...dopo si può provare anche oltre) fai una misura sx+sub e dx+sub, giocando con la fase del sub per farlo incrociare il meglio possibile con i diffusori e posti il grafico con le curve sovrapposte.

Ha senso fare le misurazioni anche vicino i diffusori, oltre che nel punto di ascolto?

Potrebbe avere senso per capire se le irregolarità nel punto di ascolto dipendono dall'ambiente o dal diffusore...ma lo farei come step successivo.

Ciao.

[madman]

Allora, allego le misure di oggi

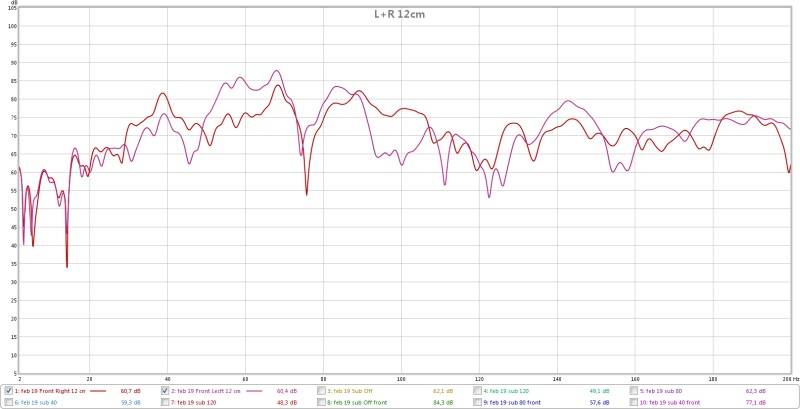

Frontali in posizione "normale", a 12 cm dalla parete di fondo:

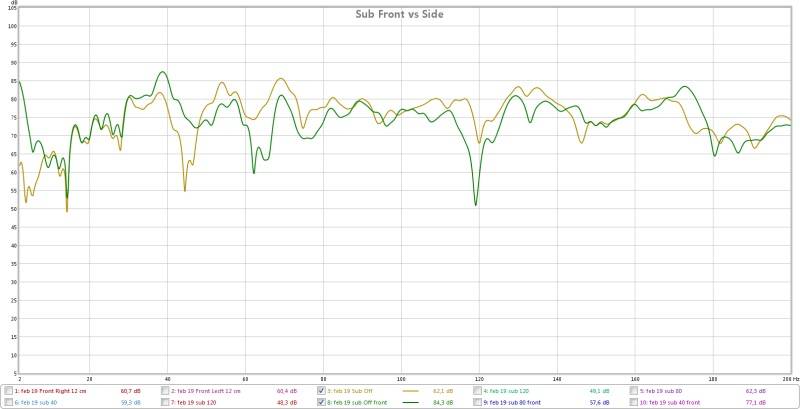

Sub sulla parete laterale, e sulla parete di fondo:

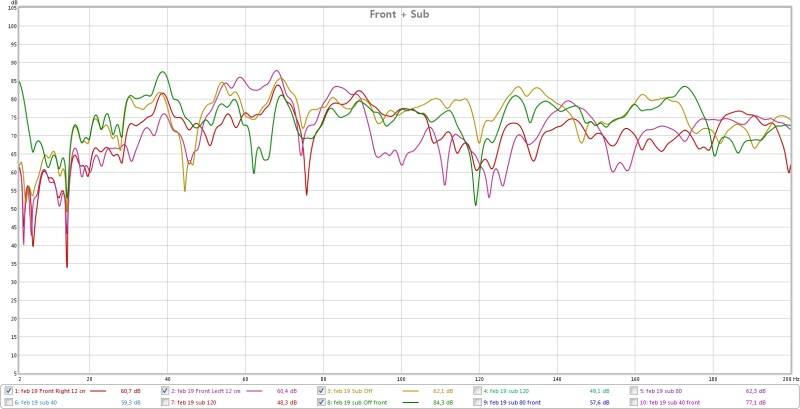

Tutti e quattro i grafici:


Il sub è collegato ai finali, tramite l'ingresso HiLevel, Crossover Off. Il segnale di misura del solo sub non era il fullrange perché troppo basso e dovevo alzare il gain quasi al massimo, non so perchhé.

[dainroad]

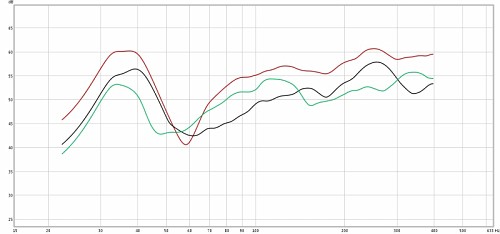

Come postato precedentemente vi aggiorno con grafici meglio leggibili:



traccia nera :canale dx
traccia verde:canale sx
traccia rossa: sommatoria dei due
Tutto rilevato nel punto di ascolto
I diffusori sono piazzati a 127 cm dal muro di fondo .Misura presa dal punto di emissione cioè dall'altoparlante.

Di seguito grafico con i diffusori piazzati a 112 cm dal muro di fondo.


traccia verde : distanza 112cm
traccia rossa :distanza 127cm

di seguito immagine ambiente:


Come si può vedere con i diffusori più vicino al muro la risposta migliora.Per controparte la spazialità e profondità sonora peggiorano.Anche alcune onde stazionarie tendono ,anche se poco,a farsi sentire.La causa del buco sui 55HZ è imputabile secondo me all'ambiente .
La camera misura 420cmx450cmx245(H).
L'intero impianto è recensito su questo forum :basta cercare"dainroad".
A voi i commenti.
Grazie

[chiaro_scuro]

@Madman
Se posti i grafici su qualche host tipo imageshack con una domensione maggiore è meglio perchè non riesco a leggerli

Ciao.

[madman]

le ho modificate, più larghe di 800 pixel non le ho, devo rifarle.

[chiaro_scuro]

Tra sub e front imposterei il taglio tra i 70 e gli 80Hz reali così elimini "naturalmente" il buco a 75Hz delle frontali (sempre che puoi filtrare anche i frontali altrimenti tagli a 30-40Hz). Ovviamente i volumi sono da regolare a seconda di quello che misurerai post crossoveraggio.

Per il sub posso anche dire che la situazione non è per niente male e in tutte e due le posizioni il sub dovrebbe andare bene (forse nella posizione della giallina potrebbe suonare un po' meglio). E' interessante notare come il sub sia più lineare nel sotto i 180Hz dei diffusori (per me non è una novità perchè conosco quei coni e so quanto siano coni molto versatili e non "da sub duri e puri"). Potresti azzardare anche un taglio a 120Hz per vedere l'effetto che fa: non bisogna mai dare niente per scontato.

Per me non sei messo per niente male ma....poi bisogna vedere almeno le ETC dei frontali e le risposte sopra i 200Hz.

Ciao.

[madman]

Ho fatto anche le rilevazioni del solo sub con il taglio a 120/80/40, e prima di fare le rilevazioni, avevo già immaginato che il sub probabilmente avrebbe dovuto lavorare principalmente il più in basso possibile. Stasera posto le immagini, poi magari rilevo le varie combinazioni di sub + frontali.

Il sub potrei posizionarlo anche nell'angolo, dietro la vetrina, sarebbe nascosto alla vista per la gioia di mia moglie ma con che risultato???

A giorni mi dovrebbe arrivare l'ecm8000, così misuro anche le frequenze più alte.

Inoltre, appena posso vorrei modificare le casse e montare le superspikes a triangolo (una dietro e due avanti). Al momento, se noti il pavimento, non sono proprio stabilissime, anzi direi un pò traballanti, teoricamente dovrei avere un miglior controllo delle basse frequenze, o sbaglio?

Cos'è l'ETC?

[chiaro_scuro]

Il sub potrei posizionarlo anche nell'angolo, dietro la vetrina, sarebbe nascosto alla vista per la gioia di mia moglie ma con che risultato???

Basta misurare e sentire che ne pensa la vetrinetta. Se le misure ti soddisfano e la vetrinetta non si mette a fare la vetrinetta vibrante fai contenta tua moglie senza dirle che hai fatto contento anche te stesso

Cos'è l'ETC?

ETC -- Energy Time Curve. ETC measures room decay time graphically, by showing the decay of a pulse over time.
Ciao.

[madman]

hehehe proverò, ma... dopo aver fatto i grafici, che succede?

Qual'è la via più breve per testare se sono sulla strada giusta?

[chiaro_scuro]

Qual'è la via più breve per testare se sono sulla strada giusta?

Per il sub sono da preferire le risposte in frequenza più lineari, con i buchi meno larghi (più che meno profondi) e con una waterfall migliore (decadimento più regolare e più veloce).

Se poi la vetrinetta innesca il concerto dei vetri battenti.....butta la vetrinetta

Per l'ETC aspetta l'ecm8000.

Ciao.

[madman]

Allora, oggi per inziare ad ascoltare qualcosa, ho provato il convolver di foobar.

Ho fatto generare le due eq per da REW, ed ho esportato tramite "Filter Impulse Response as WAV" il file audio stereo a 24 bt da caricare in foobar, che però mi viene visto come mono (almeno così diceil convolver di foobar...)

Ammetto che l'ascolto equalizzato è effettivamente più lineare, ed equilibrato, ma sicuramente meno emozionante, almeno al primo impatto, per ora senza sub (devo fare la misurazione combinata L+sub e R+sub)

Non ho controllato più di tanto i parametri dell' eq di REW, accetto comsigli.

Intanto, come promesso, allego le misure del sub, con i 4 tagli del crossover:

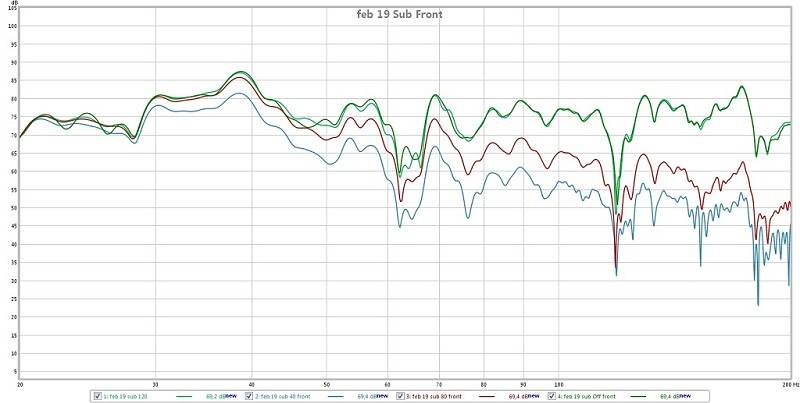

Parete frontale

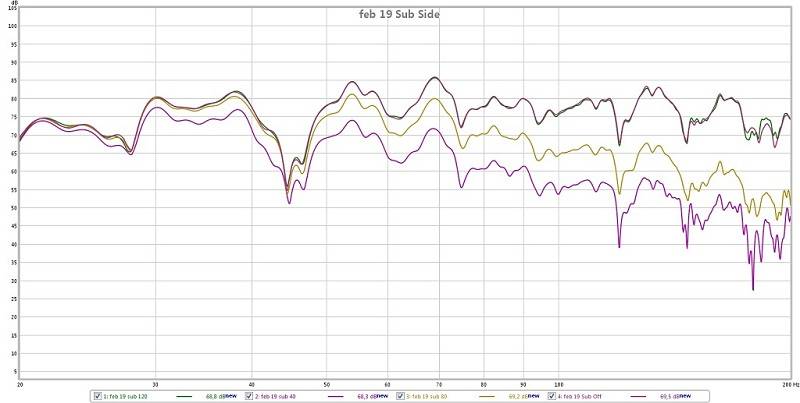

Parete laterale


A occhio, direi che forse la posizione sulla parete frontale è la migliore, con taglio 40/80 Hz massimo.

[chiaro_scuro]

E' un po' complicato capire dove può andare ben il taglio perchè i frontali hanno un buco intorno a 75 Hz e il sub parete frontale a 65Hz e quindi rischi di ritrovarti con un buco troppo largo. Con il sub parete laterale sei sicuro di avere il buco a 40Hz ma potresti trovare una migliore amalgama con i frontali e quindi alla fine potrebbe essere una posizione preferibile.
Come al solito, grazie anche alle misure, basta provare

Mi puoi dire i 4 punti crossover impostati che non leggo bene? Sono 120, 80, 60, e 40Hz?

I frontali verranno filtrati con un passa alto o resteranno full? Se restano full credo che le prime prove le dovresti fare con il sub tagliato tra i 40 e i 60Hz con sub sulla parete frontale.

Il filtro da dare in pasto al convolver deve essere stereo e quindi devi unire i filtri del canale destro e quelli del canale sinistro (puoi usare un programma come audacity o da linea di comando puoi usare sox) altrimenti applichi la stessa equalizzazione ai due canali che quindi, per un canale, non sarà quella giusta. In ogni caso qualche piccola indicazione la puoi ricavare.
Diciamo pure che è normale trovarsi con un suono meno emozionante ma devi considerare che non è un problema regolarlo secondo i propri gusti.

Facciamo un passo alla volta: troviamo prima il miglior modo per integrare il sub con i frontali, dopo equalizziamo il sub+diffusori e solo alla fine pensiamo a renderlo emozionante (è la parte più semplice da fare).

Ciao.

[madman]

OK, capo stamattina ho avuto il tempo di fare le misure L/R + sub su parete frontale, con tagli del sub a 40/60/80/100/120/OUT e fase a 0.

I grafici:

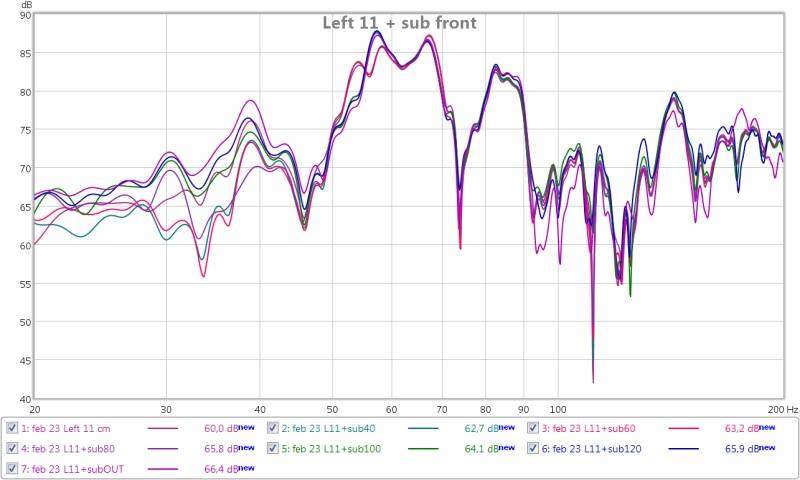

Left + Sub

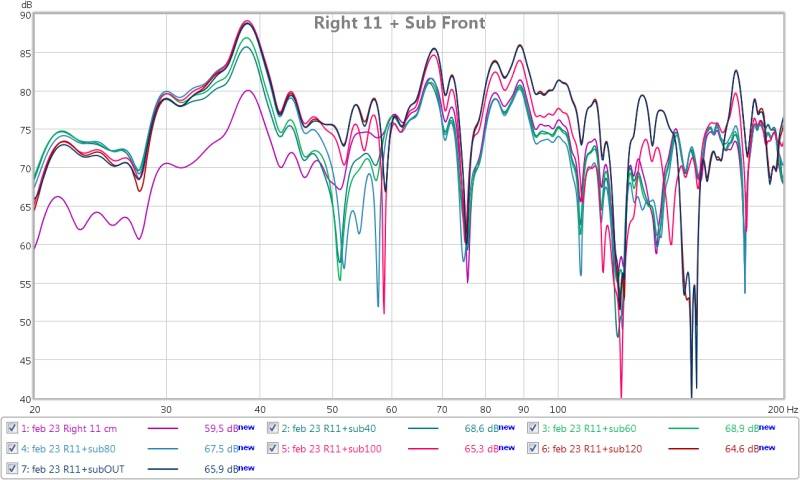

Right + Sub

[chiaro_scuro]

Non ci capisco molto, riduci il numero di misure a quelle più utili e posta su imageshack in modo che le possa vedere a dimensioni maggiori altrimenti non riesco a distinguere le didascalie e le linee.

Per OUT intendi sub con crossover disattivato?

I frontali vengono filtrati o sono full range?

Ciao.

[madman]

Frontali full range e si, out è disattivato. Non è un problema di imageshack, devo modificare i font in REW se è possibile.
