Magneplanar 3.6, nuovo Crossover

[johnmup]

Con l'acquisto delle 3.6 mi sono adoperato per realizzare un nuovo crossover.

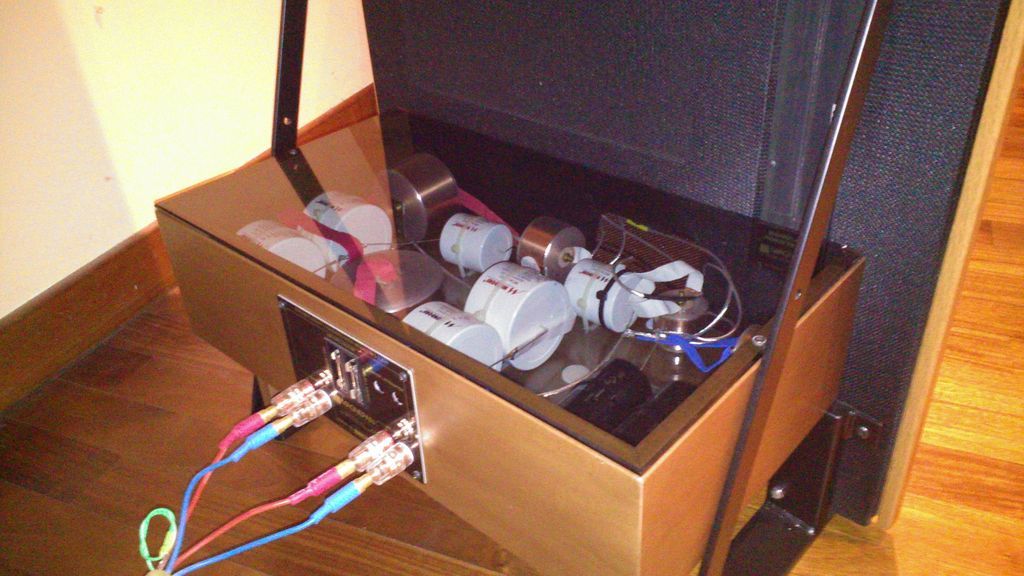

Simile alla logica costruttiva adottata nel progetto precedente, http://www.avmagazine.it/forum/62-au...ht=magneplanar, ho provveduto a realizzare un mobiletto in legno atto al contenimento dei nuovi componenti, ed ho effettuato il cablaggio riportando all'esterno la mascherina serigrafata presente nei diffusori.



Il mobile, in noce, si appoggia davanti sui nuovi piedistalli realizzati in lamiera e verniciati a polvere, mentre dietro ha due piedini in noce che appoggiano sulla base dei piedistalli stessi.




Sopra è coperto da un vetro fumè da 4 mm di spessore, fermato da due viti laterali che si aggrappano alla sponda del legno.



I componenti sono tutti mundorf, dalle bobine in cfc 12 per il woofer fino a cfc16 per il tweeter, ai condensatori evo alluminium oil per il woofer ed il midrange, silver gold per il tweeter.
Le connessioni sono state fatte con cavo acrolinc, lasciando intatti i vecchi connettori ed i vecchi crossover (sono due, uno esterno che conservo a parte ed uno interno, tutt'ora al suo posto assieme ai suoi cavetti ed ai suoi faston)



La mascherina è stata presa dal diffusore stesso, come i portafisubili ed i fusibili. Le boccole sono in rame, acquistate assieme ai cavi ed ai componenti passivi da chi da anni si occupa di importare in italia questi prodotti.



Riporto qui lo schema adottato: è quello modificato che suggerisce di saltare il condensatore da 200 uf che fa da passa alto sul midrange. Il condensatore sul tweeter l'ho abbassato a 15 uf, applicando la legge dei condensatori in serie.
