[B][COLOR="#FF0000"aggiornamento componenti dicembre 2022

per ricaricare le vecchie foto dovrei rifare la cronistoria.
Preferisco invece rieditare il tutto.
Passo quindi direttamente ad una SINTESI dei lavori fatti fra prima e seconda edizione del BIMOTO'S LIVING


Primo impianto HT era composto da Sintoampli Denon 808 e casse Klipsch piccole.
Sub woofer Sunfire.

La seconda edizione ha visto ingresso di PRE NUFORCE AVP 18 , casse Klipsch maggiorate e sub Velodybe SPL 1200.

La parte video è passata dal TV Samsung 55" alla aggiunta di un VPR JVC RS48.




Inizio dalla scelta prioritaria: l'impianto HT non deve essere invasivo nella vita quotidiana ma deve integrarsi con la gestione della casa e le sue funzioni abituali. La estetica e il design sono ( PER ME ) elemento fondamentale.

Quindi ho fatto un sacco di lavori di aggiustamento e compromessi estetici, con finalità acustiche.

Non sono un audiofilo, ma posso definirmi esigente. Ovvio che ognuno ha la sua predilezione: io sono per il sound che ascolto ai concerti rock, pop, blues in giro per l'Italia. Ovviamente tutti mega amplificati. Di conseguenza la pressione sonora, la dinamica e l'impatto sono ( PER ME ) fondamentali.
A parte il fatto che per hobby sono musicista e suono la batteria in un gruppo locale.....

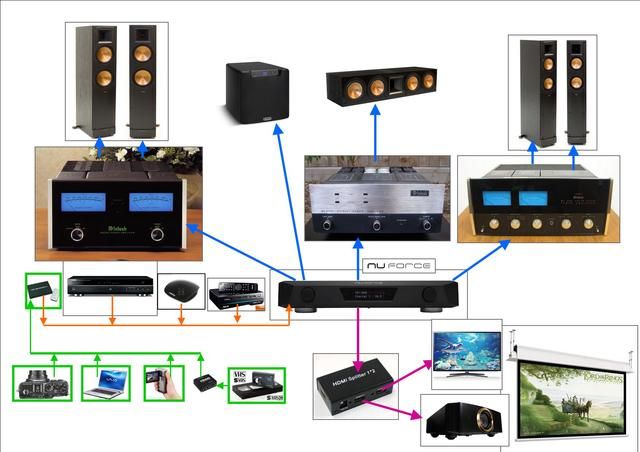

come fate tutti quanti, inserisco elenco componenti:

DISPLAY
Tv samsung 55" serie 8000…..IN ARRIVO UN 65” 4K economico
VPR JVC RS 48. …………sostituito con JVC N 5
telo motorizzato Screenline 270 x 153 cm, tensionato, guadagno 1.0

SORGENTI
BR Yamaha S-1067…………… SOSTITUITO CON PANASONIC 802
Media player KRAUN
MySky HD…………sistituito con SKY Q
NUOVO TIVUSAT Q90 4K
Macchina fotografica Nikon 7100
Videocamera HD Sony

AMPLIFICAZIONE
Preampli NuForce AVP 18 da Maggio 2017 yamaha cx 5100
Mc Intosh 350 per i 2 ch front
Mc Intosh 2120 , ponticellato MONO per il ch centrale
Mc Intosh 2105 per i due ch surround
BERINGHER INUKE 6000 DSP per i subwoofer
BERINGHER INUKE 4/6000 per i 4 ch a soffitto.

ALTOPARLANTI
RF 82mk2 front
RC 64mk2 centrale
RF 52mk1 surround
Velodyne SPL 1200 sub woofer : DUE SUBWOOFER DIY 18” DAYTON

CAVI POTENZA
canali frontali e centrale : CAT 5 autocostruito + banane e forcelle gold
canali surround : cavo industriale incrociato STAR 4x2,5 autocostruito +banane forcelle gold

CAVI SEGNALE
autocostruiti con cavo schermato AUDISON, ferrite, connettori vari audison o equiv. + guaina estetica

CAVI ALIMENTAZIONE
autocostruiti con cavo industriale schermato 3 x 1,5 oppure 3x2,5 + spine GOLD 6A / GOLD 15A / GOLD Schuko

VARIE
Prese alimentazione 220V controllate da doppio relè e comandate dal telecomando del NuForce ( ORA DAL 5100 )

• Switch OCTAVA 2in/1out per collegare tv e vpr assieme ; da Maggio 2017 eliminato
• LIGAWO scheda conversione da S.VHS a HDMI
• Switch 4in/1 out per macchine fotografiche, pc portatile , ecc. da Maggio 2017 eliminato
• telecomando Harmony 1000 ( ma ancora non programmato e non so se ci riusciro'....)
• Insonorizzazione stanza mediante spugna apposita h 3,5 cm e h 10 cm ( !!! )
• Illuminazione con barre LED RGB, led luce concentrata e luce diffusa+ plafoLED interna alla "trappola acustica".
  ideazione 100% e manodopera 80% del sottoscritto.

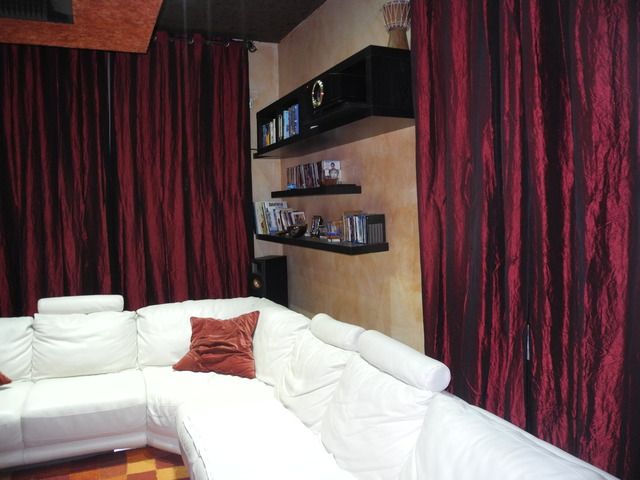

+ tende color oro per arredo quotidiano + tende medio pesanti Bordeaux per visione VPR

NUOVO CAVO VIDEO 8K OTTICO 15METRI

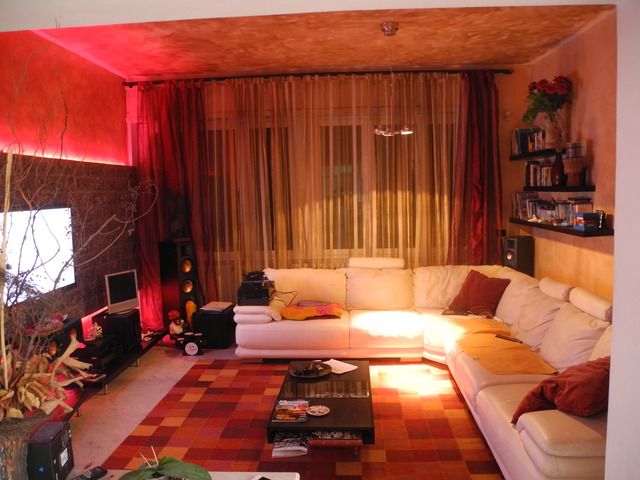

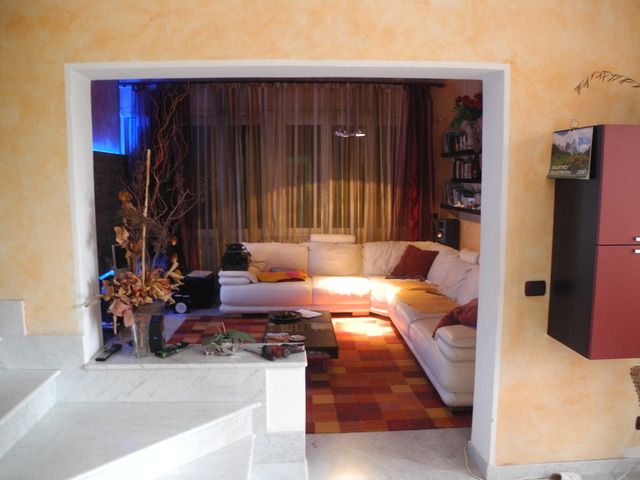

questa è la visione dall'ingresso ingresso della sala HT.
è un locale con una parte semiaperta su altra sala.



A parte la zona aperta, il locale sonorizzato è circa 4,50 x 4,80. Distanza di visione 3,65m

questa foto rappresenta la PRIMA versione della sala: infatti date una occhiata al SOFFITTO e , andando avanti , capirete gli upgrade. Notare che a destra non vi è traccia del VPR!

per i vostri commenti:
http://www.avmagazine.it/forum/showt...09#post3959409

[Bimoto]

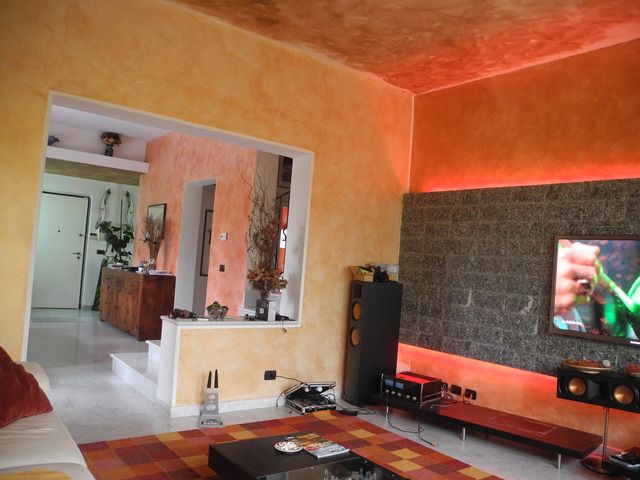

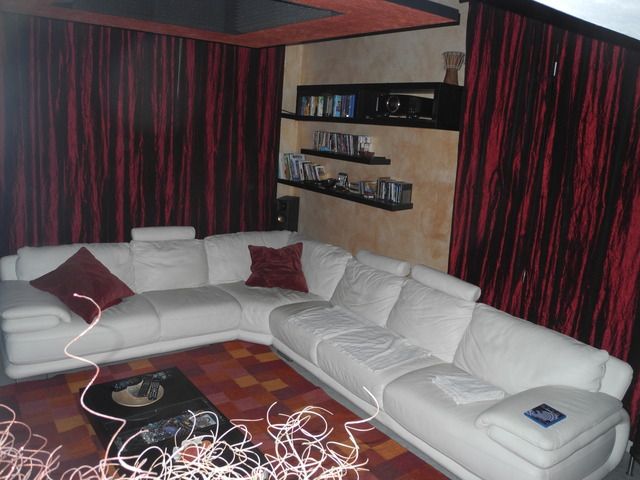

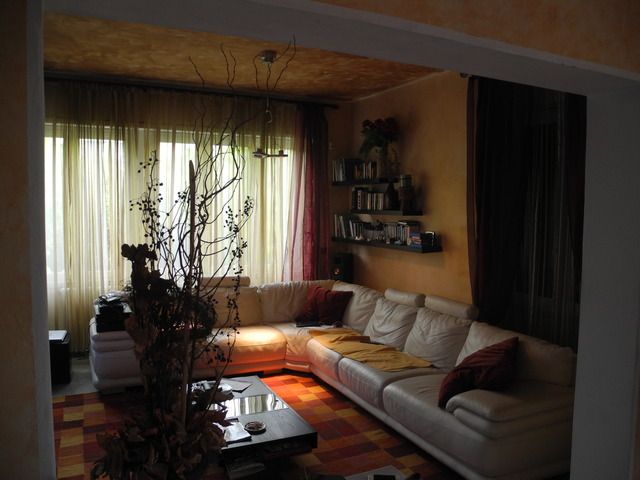

questa è la visione rovesciata: dalla sala HT si vede l'altro locale di ingresso ( giusto per calarsi nella situazione ) :

tappeto pesante da circa 3,5 metri di lato :

[Bimoto]

uno dei problemi che riscontravo nella prima versione, era che il SUB mi suonava male, distante, solo fisicamente e NON acusticamente...
Insomma, lo DOVEVO mettere davanti, al centro ( secondo mia idea….).
Ma se c'è il canale centrale, come fare?

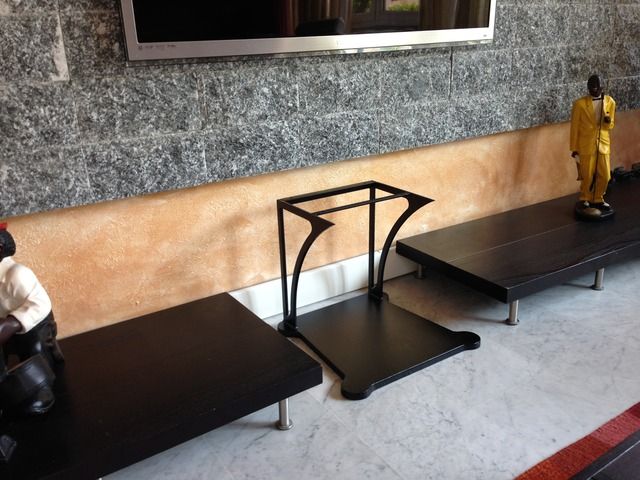

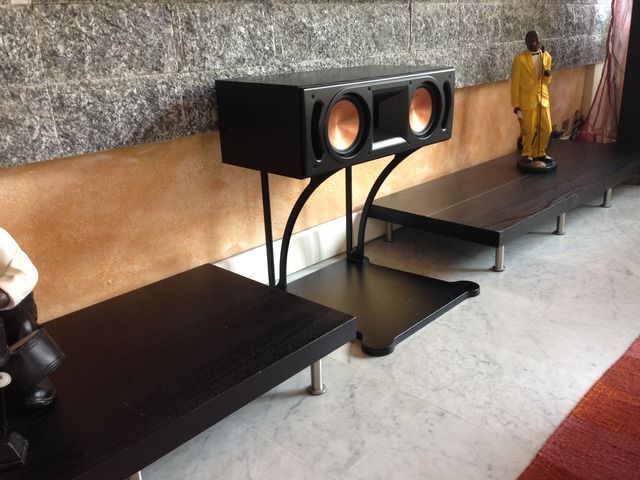

beh....ho ideato un PIEDISTALLO che usa il SUB come contrappeso e nel frattempo sorregge fortemente il canale centrale. Nella foto vedete l'RC 62 ma adesso c'è già l'RC 64/" !


Il piedistallo pesa circa 40Kg, ed ha sotto le punte GOLD VIABLUE.

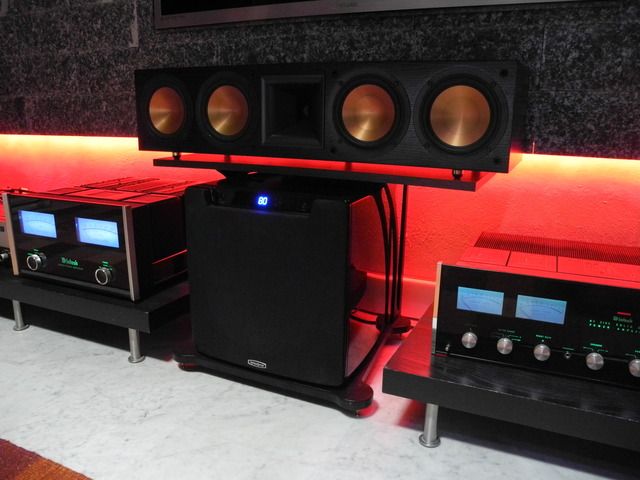

ecco il centrale definitivo ( per me ….) RC 64MKII

[Bimoto]

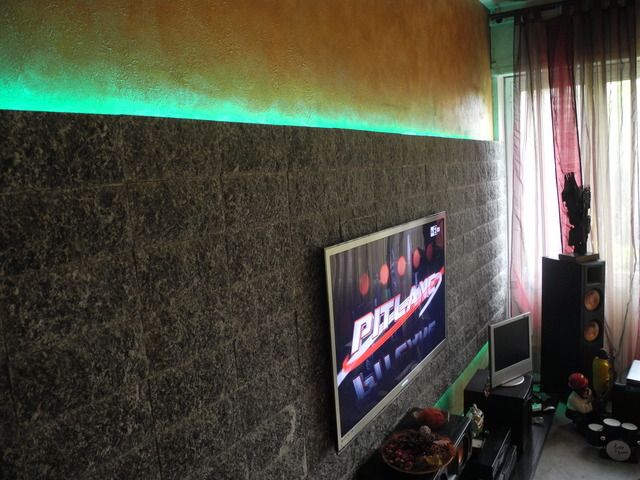

se vi state chiedendo " cosa sono quesi sassi" dietro al TV...beh..presto detto.
Ho fatto una controparete verso i vicini di casa, poi ci ho messo 4cm di sughero e successiva parete di muratura ( non cartongesso. Nel far salire la parete ho realizzato uno spessore per posizionare due strisce led RGB......
meglio mettere una foto che si capisce meglio

[Bimoto]

salto un po' di foto e si iniziano i lavori finali:

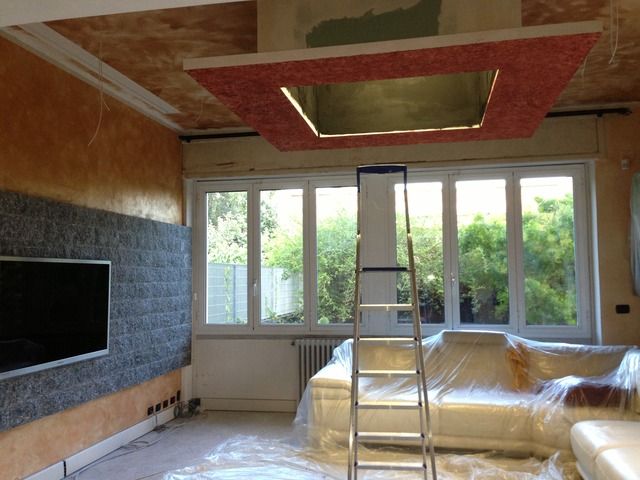

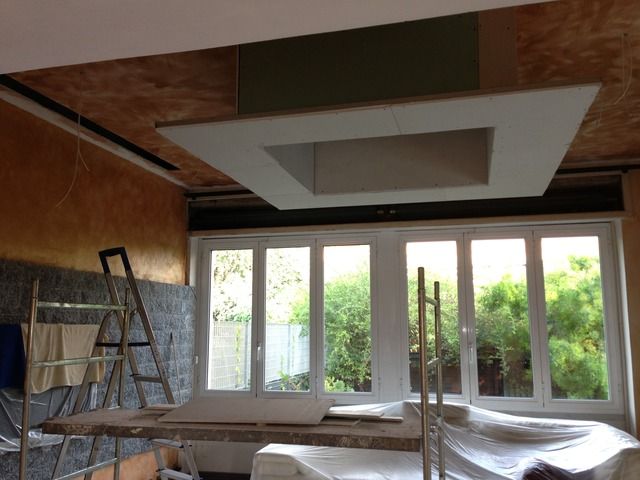

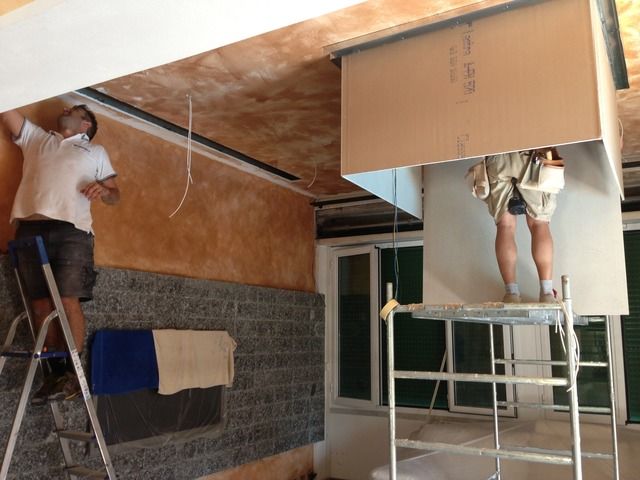

in pratica ho fatto un foro a centro soffitto di 120 x 120 cm, profondo circa 1 metro.]



questo buco/foro/ ribassamento ho pensato serva per rompere le onde stazionarie di una stanza quasi quadrata.



Poi all'interno ci metterò fonoassorbente, ottenendo smorzamento ma mantenendo un design carino.


Il controsoffitto è stato riempito di lana di roccia vegetale. I cavi che attraversano il controsoffitto sono stati isolati con scarti di gommapiuma.

[Bimoto]

foto lavori controsoffitto

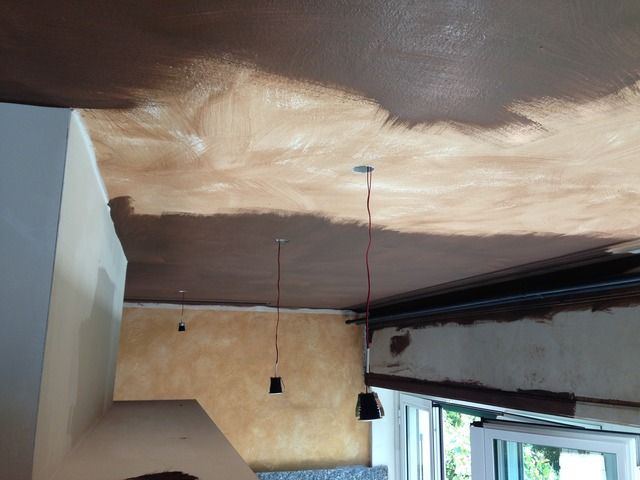

Verniciatura opaca da marrone chiaro a marrone scuro ( poi ho aggiunto dei segni grafici neri che vedrete dopo ) :

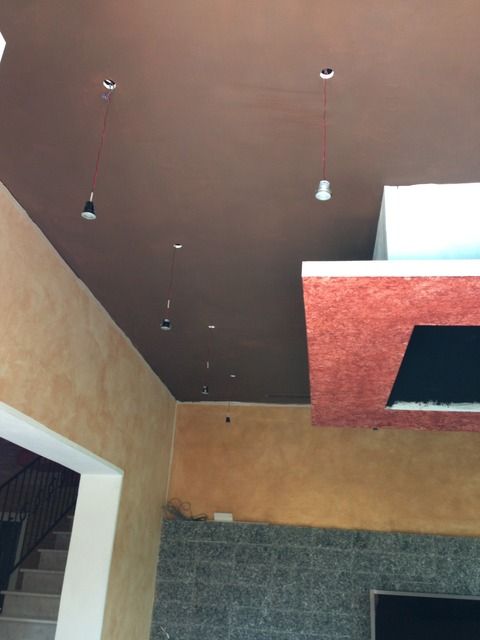

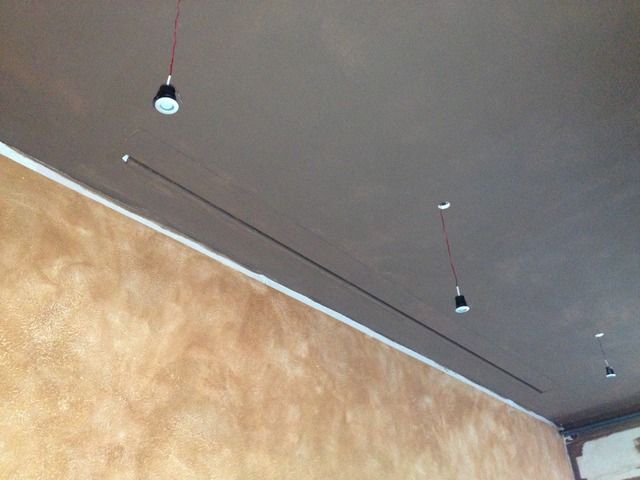

faretti led concentrate, 3W, con accensione separata:

per i vostri commenti:
http://www.avmagazine.it/forum/showt...09#post3959409

[Bimoto]

inserimento del telo motorizzato, cui ho verniciato il telaio metallico:

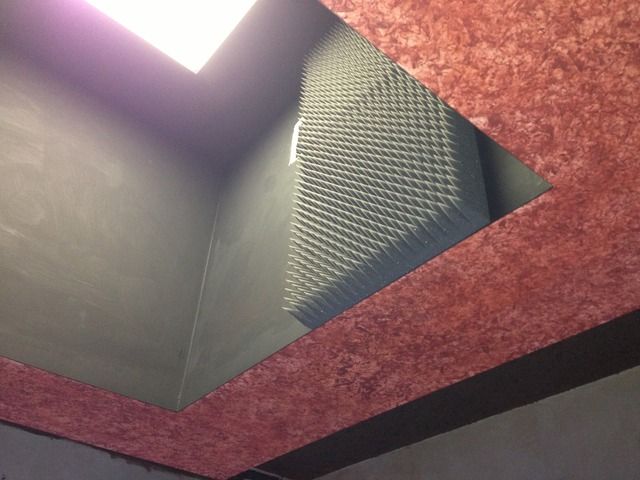

insonorizzazione della "trappola" acustica di design :-)

[Bimoto]

SALA PRIMA VERSIONE:


SALA SECONDA VERSIONE:


questa è la apertura del TELO motorizzato:

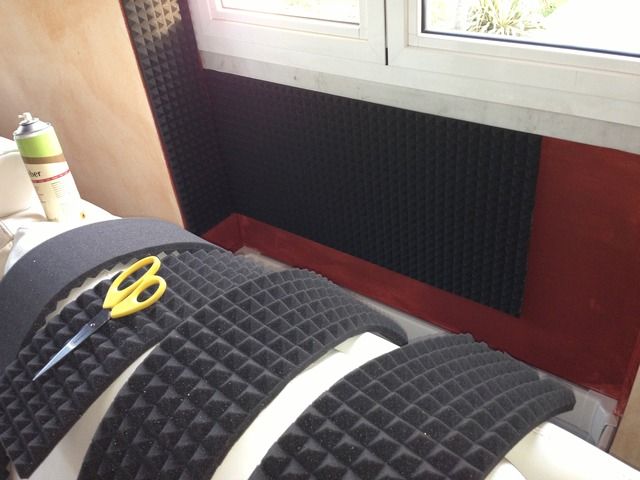

Ho provveduto ad isolare acusticamente i cassonetti delle tapparelle, poi ho incollato della gommapiuma insonorizzante da 3,5cm su tutte le zone che verranno coperte da tendaggi, mentre all'interno del buco centrale ci ho messo del piramidale da ben 10cm

[Bimoto]

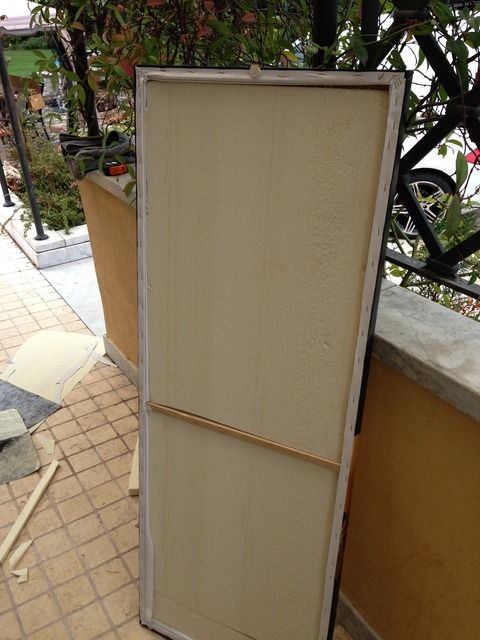

per insonorizzare e lasciare estetica inalterata, ho preso un bel quadro in TELA di Marylin, l'ho smontato,

ci ho messo della stiferite ( poliuretano rigido) all'interno e poi l'ho rimesso alla parete.
Che serve? boh...male non gli fa sicuro...


Inoltre ho realizzato la panca per le elettroniche affiancando due+due mensole IKEA, usando metallo e legno. Poi dal di sotto ci ho incollato altro fonoassorbente ( qua sotto non ci arrivava il tappeto.......)
Visto il peso dei Mc ho dovuto mettere ben 8 piedi per ogni panca.


notare a terra il nastro da carrozzeria dove poi è stato posizionato il piedistallo centrale+sub




in totale nella stanza ci sono 26 pannelli piramidali da 3,5cm e 17 pannelli piramidali da 10cm.........+ il quadro di Marylin e a terra un tappeto in lana cotta.

[Bimoto]

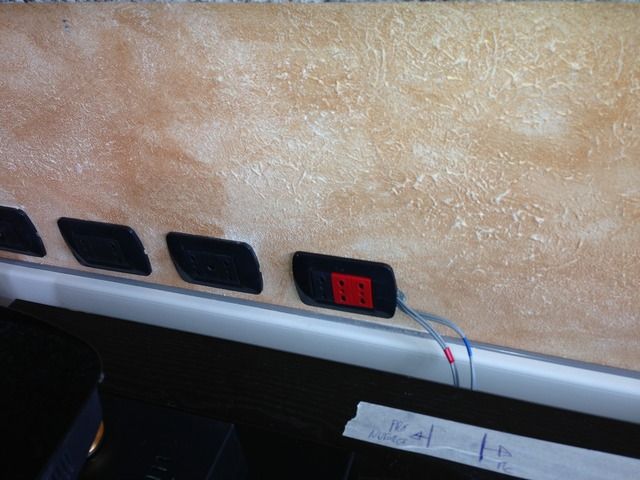

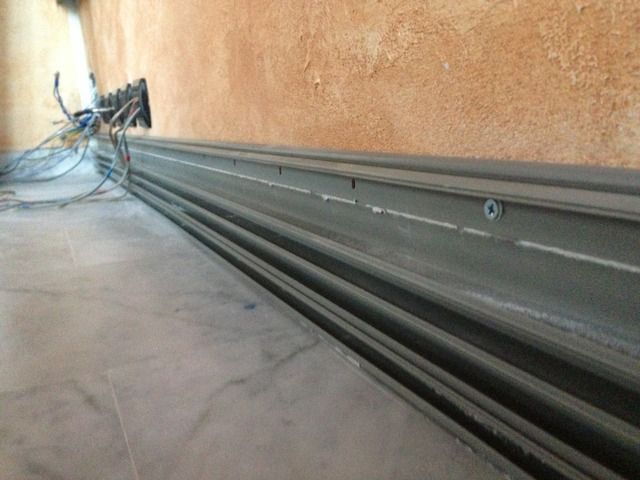

posato zoccolino h15cm , con sezioni separate per i diversi cavi



le prese in ROSSO sono quelle comandate dai due relè tramite il NuForce ( e da maggio 2017 dallo Yamaha…) .

Nella foto se ne vedono due ma in realtà alla fine sono 6 + una schuko:

[Bimoto]

passiamo a qualche foto della autocostruzione cavi:

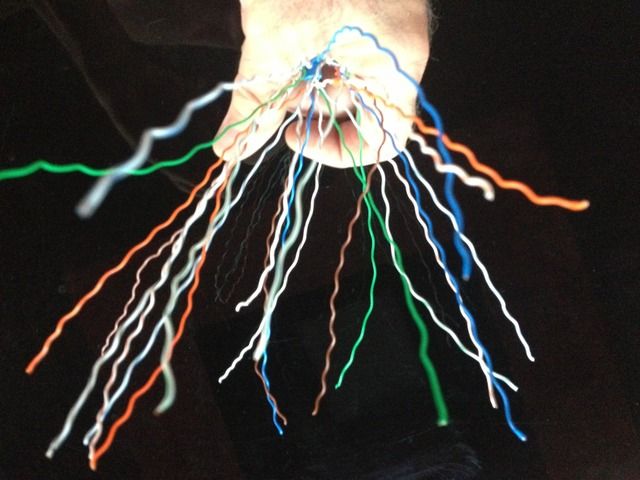

intreccio per CAT5


cavo STAR

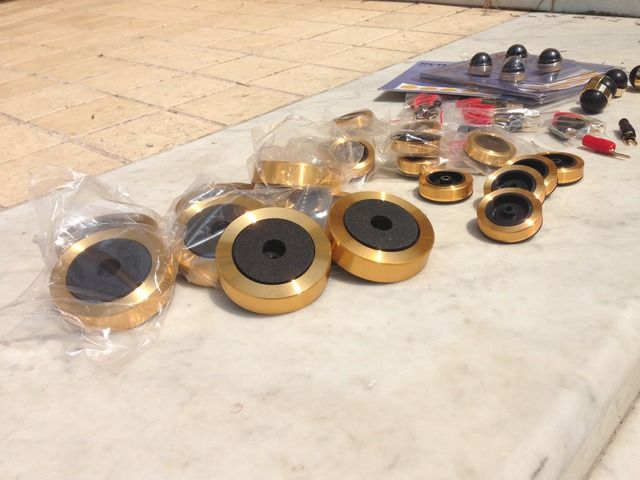

ACCESSORI PER LA REALIZZAZIONE

[Bimoto]

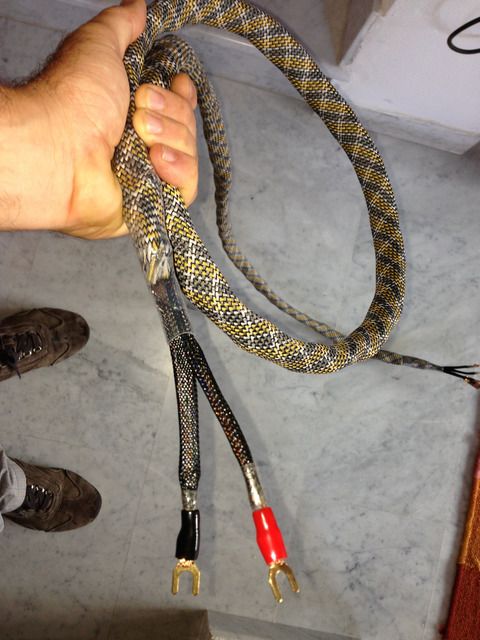

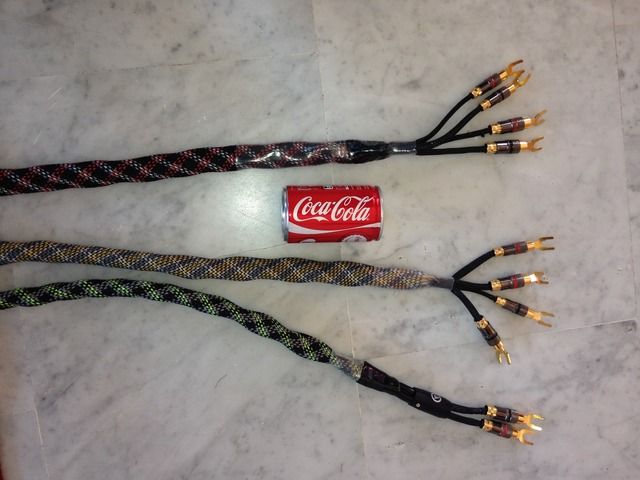

un cavo CAT 5 finito

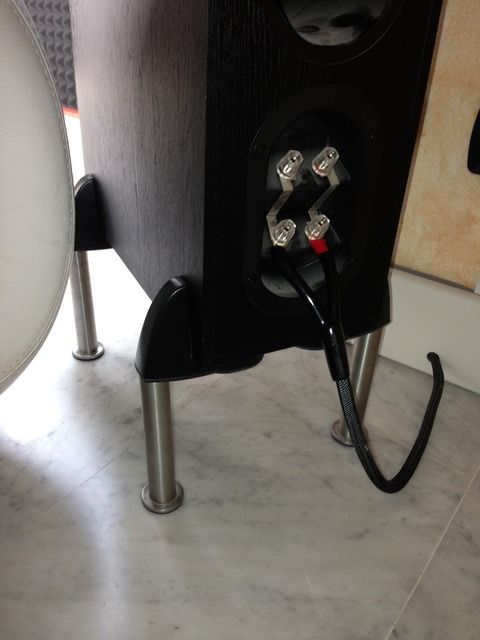

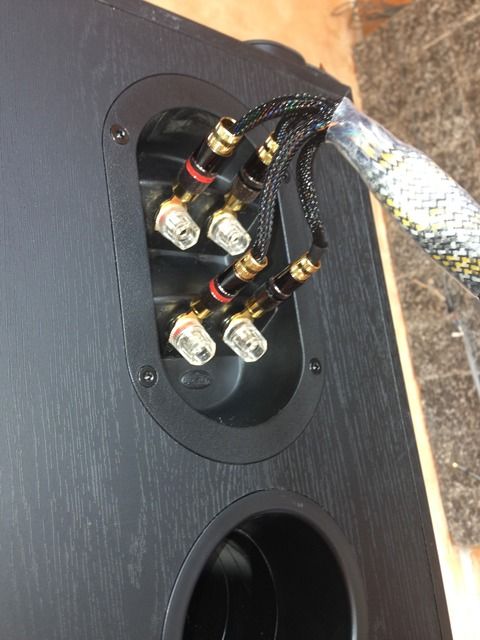

collegamento Bi Wiring ( io non sento differenze, ma già che c'ero….):

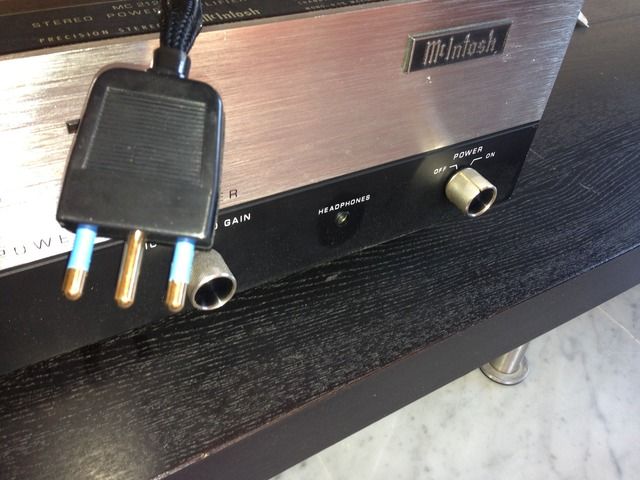

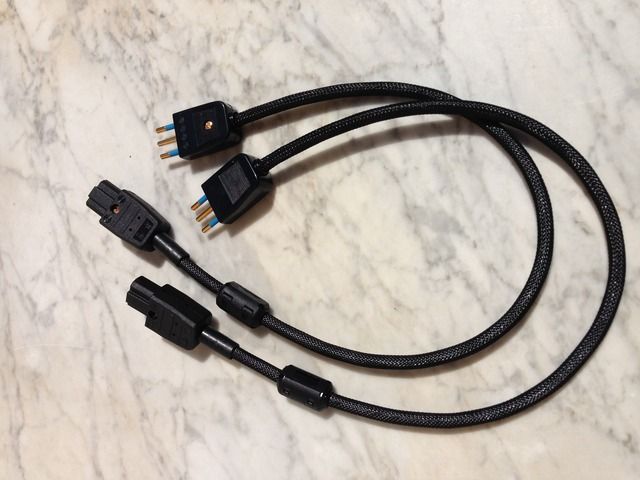

cavi di alimentazione schermati con spine maschi, femmine e schuko GOLD

alcuni cavi finiti, completi di schermatura e ferrite

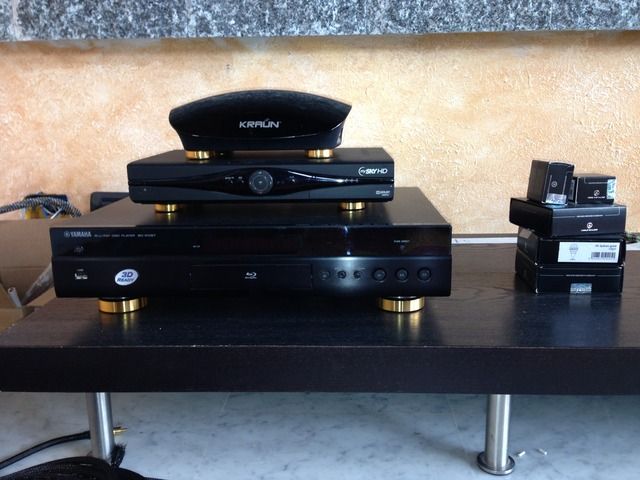

risultato del tuning estetico sugli apparati leggeri....

[Bimoto]

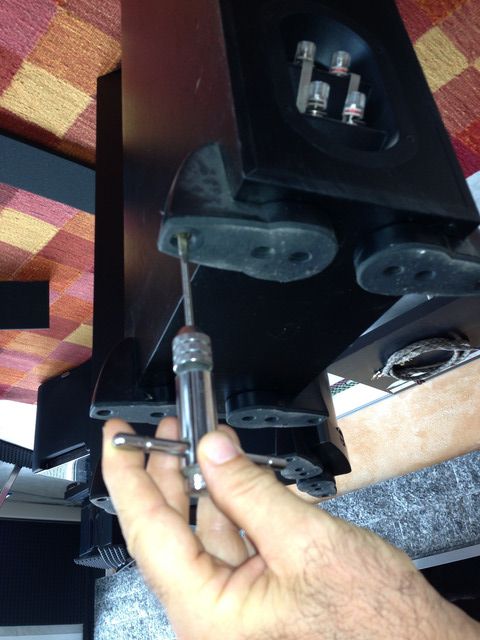

per inserire le punte VIABLUE sule Klipsch ho dovuto filettare i fori in "passo ma" , invece che passo inglese esistente:

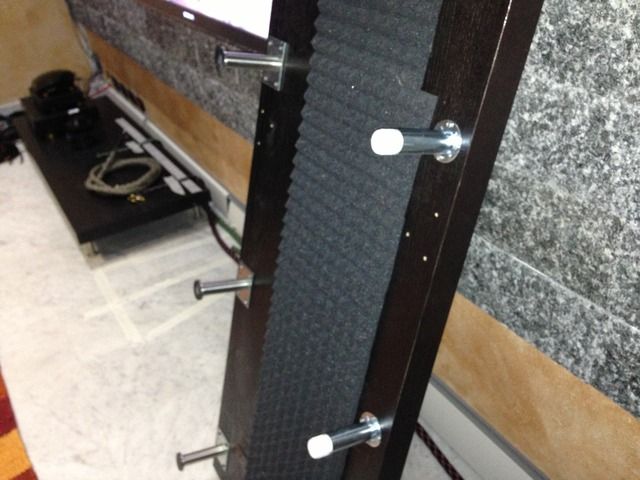

questi invece sono piedi lunghi by IKEA per alzare le RF 52 al di sopra della soglia del divano:



salto tutte le foto dei piccoli interventi ( e vi assicuro che sono molti...), passando alla foto delle mensole che verranno modificate per contenere il VPR ! Alle spalle del divano si vedono le RF 85 modificate in altezza:

[Bimoto]

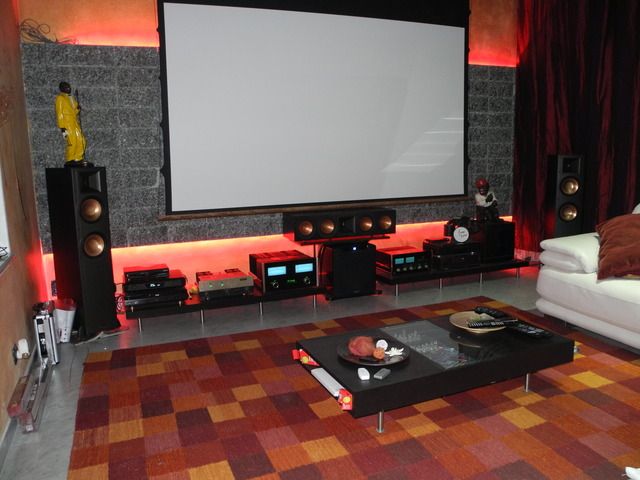

foto ambiente ripreso di GIORNO:

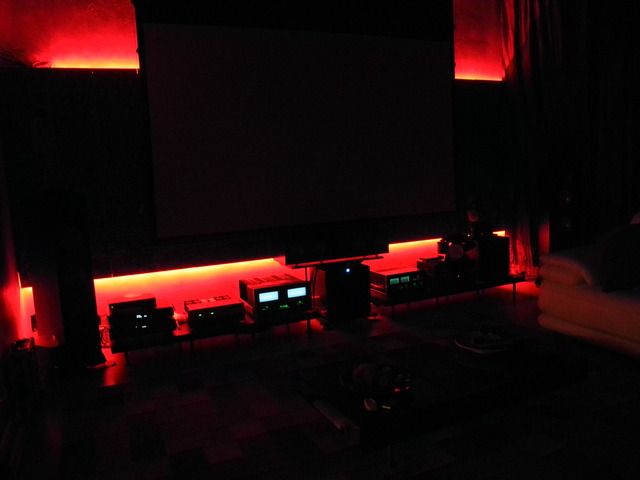

qua ci sono solo le strisce LED RGB accese

[Bimoto]

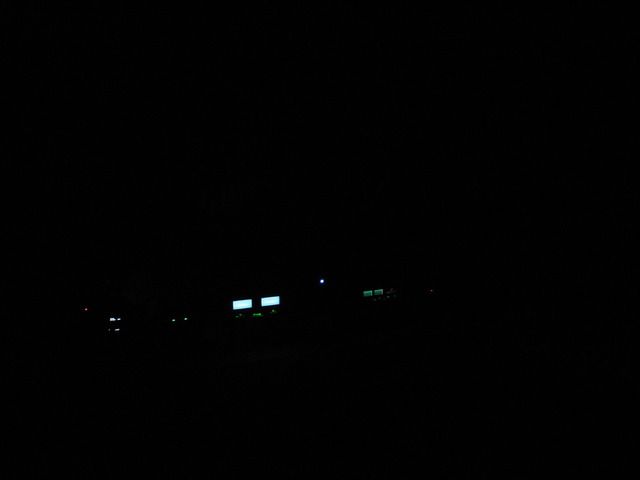

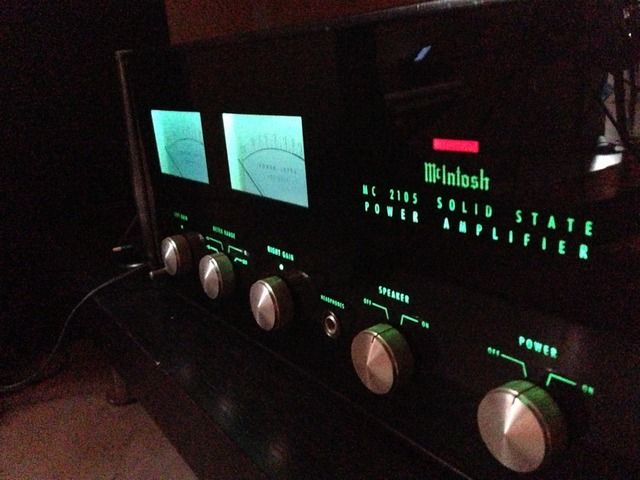

foto ripresa di GIORNO, LED spenti. Sono accesi i Vu Meter McIntosh….solo per fare orientare la foto….

ovviamente sapete bene che le LUCI dei VU meter del Mc si possono spegnere.
IO LE LASCIO ACCESE !
