Attacchi Banana / Forcella

[Luxor3]

Buonasera,
spero sia la sezione adatta, sinceramente questo mi sembrava i posto più idoneo in cui postare
Sto terminando la costruzione di cavi TNT Star basandomi sul famosissimo progetto trovato in rete.
Per necessità devo terminare i cavi con delle bananine (lato ampli) e delle forcelle (lato diffusori).
Avendo usato cavo quadripolare 4x 2,5, mi servono degli attacchi che supportino oltre 6mmq.

Avevo adocchiato le bananine / forcelle della Nakamichi (quelli venduti dalla Germania sull'Amazzone), ma leggendo nelle recensioni sembra ci sia già difficoltà a collegare cavi da 4 mmq.
Quali modelli mi consigliate? ovviamente senza spendere troppo
Cosa avete usato voi?
Su, lo so che qui quasi tutti hanno il cavo Star

[figaro82]

Buonasera, sono interessato all'argomento, purtroppo non fai ricevuto risposta...
È passato del tempo ed immagino avrai risolto e utilizzato i cavi.
Come ti stai trovando? I risultati sono quelli aspettati?

[Luxor3]

Ciao, allora ho comprato i connettori a banana della Nakamichi che si trovano online sull'Amazzone/Baia (anche se dubito siano originali).
Il problema è che la vite che stringe è troppo lunga e non si riesce a farla chiudere bene affinche si possa inserire il cappuccio.
Questo avviene con i cavi TNT star 2x2,5mmq per connettore...
Alla fine sono riuscito a stringere bene ma con davvero troppa difficoltà, nonostante questi connettori siano dichiarati per cavi fino a 6mmq.

Se usi i TNT da 2x2,5 cerca altro, se usi gli 1,5mmq dovrebbero andare bene

[e.frapporti]

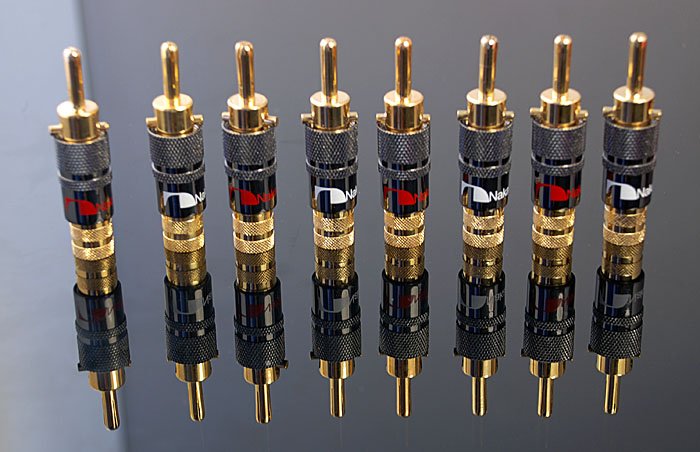

la Nakamichi fa anche queste banane

Io ho cavi quadripolari 4x4mmq. ed il doppio polo (8 mmq.) ci sta comodamente. Mi sembra che dichiarino fino a 10 mmq.
Questi connettori hanno la particolarità che sono ad espansione, cioè una volta infilato il maschio si avvita il "guscio" o "cappuccio" che, spingendo su quel doppio perno che esce di lato, espande la banana che aderisce meglio al connettore del diffusore o del finale.

A dirla tutta adesso che ho modificato le mie terminazioni in bi-wiring ne ho 4 coppie che mi avanzano perchè ho utilizzato delle banane più piccole per terminare i singoli poli da 4 mmq.

la mia connessione prima del bi-wiring

dalla parte del finale è tuttora così

[Luxor3]

carini questi, quanto li hai pagati e dove li hai presi?

[Nordata]

Io ho risolto la cosa in modo molto semplice.

Schema solito, chiamiamolo TNT, ma alla fine ho saldato ai due cavi risultanti dai 4 un brevissimo cavetto (2-3 cm.) di dimensioni tali da poter entrare, saldato, in una normalissima banana di buona fattura, saldature e giunzioni varie ricoperte con la solita guaina termorestringente.

Tenuta perfetta, reperibilità delle banane ottima in qualsiasi rivenditore di materiale elettronico, costo irrisorio.

[e.frapporti]

dove li hai presi?

Li avevo presi circa un anno fa da un venditore italiano (demaudio) ma a quanto pare adesso non li vende più (il sito mi pare in abbandono). Ora sono reperibili su ebay da venditori inglesi, circa 6-7€ al paio.

[Dakhan]

Ciao, allora ho comprato i connettori a banana della Nakamichi che si trovano online sull'Amazzone/Baia (anche se dubito siano originali).
Il problema è che la vite che stringe è troppo lunga e non si riesce a farla chiudere bene affinche si possa inserire il cappuccio.
Questo avviene con i cavi TNT star 2x2,5mmq per connettore...
Alla fine sono ri..........[CUT]

Strano, io ho preso quelli della Naim su Amazon, che dovrebbero essere identici, per i diffusori a soffitto e il cavo da 2,5 mmq ci entra tranquillamente e si chiudono a sufficienza entrambe le viti.

[Luxor3]

Ciao Dakhan,
si i connettori sono gli stessi.
Il problema non è il cavo da 2,5 (che ci sta benissimo) è il 2x2,5 a connettore del TNT Star che alla fine diventa un 5mmq.
Seppur dichiarati fino a 6mmq credo che siano massimo un 4mmq.

Ottima l'idea di Nordata, complimenti per l'ingegno!

[Dakhan]

Scusami, non avevo capito, allora non ci passa di sicuro

L'idea di Nordata e' ottima effettivamente

[e.frapporti]

beh, se hai a disposizione un saldatore a stagno e lo sai usare allora basta che invece di usare le viti di serraggio della banana gli saldi direttamente il conduttore dentro. Perchè credo che di se il rame da 5mmq. entra nel foro ma poi le viti restano fuori dalla sagoma impedendo l'avvitamento dei cappucci. Giusto?
