**Rondò - Integrato 10+10W RMS EL84 Push-Pull Ultralinear**
Dopo mesi di banco e ascolto, presento il mio integrato "Rondò".
Marchio: Vitro Cantus. Handbuilt in laboratorio a L’Aquila.
**Dati tecnici verificati al banco:**
- **Potenza:** 10W RMS continui @ 8Ω, 1kHz, THD <1%

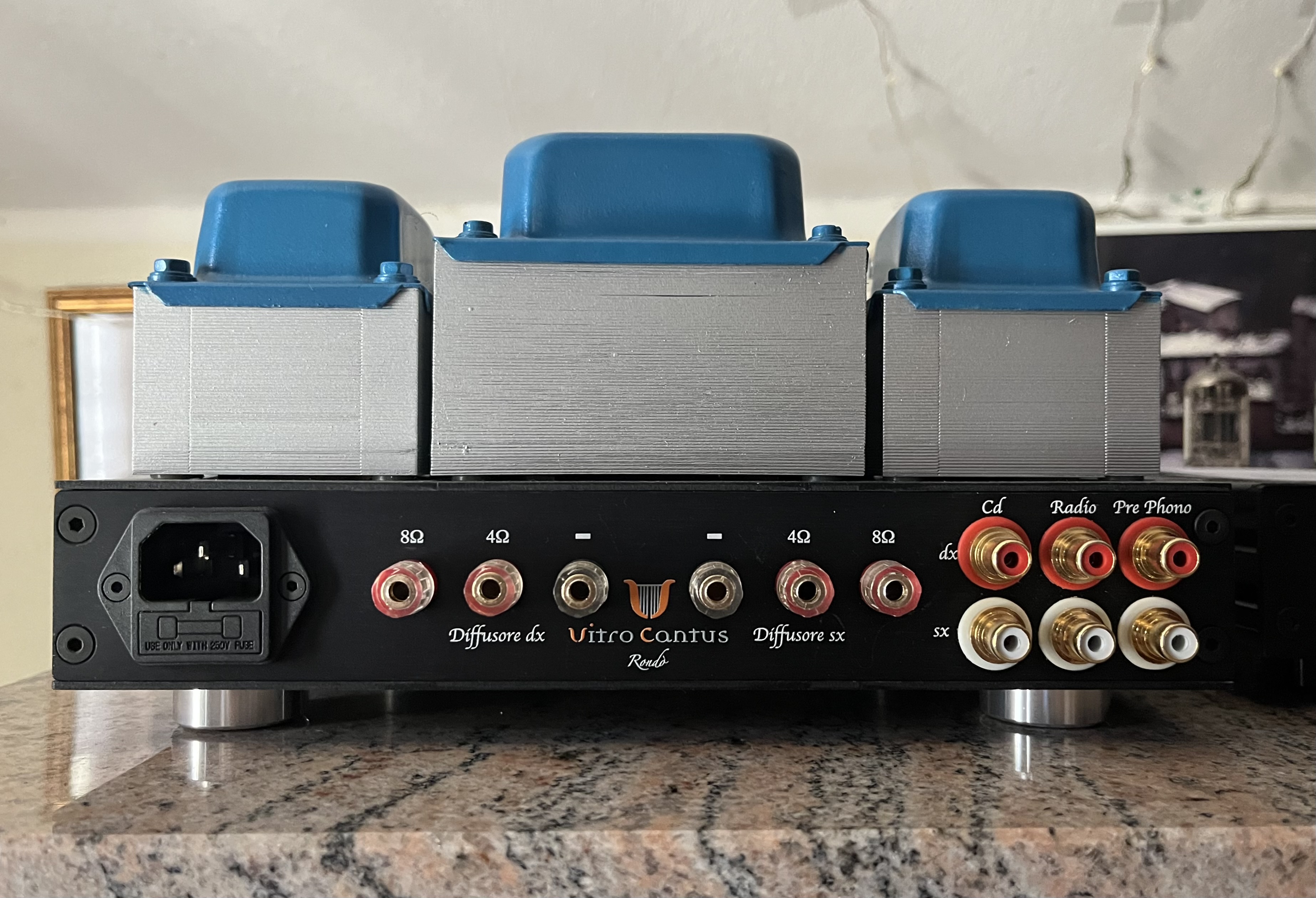

- **Uscite:** 4Ω + 8Ω su pannello posteriore
- **Ingressi:** 3x Linea [Phono / Radio / CD] - Sens. 300mV
- **Topologia:** PP UL EL84 x4 in Classe AB polarizzato "hot"
- **Trafo Uscita:** EI GO 15W rated, calotte dedicate colore abbinato
- **Alimentazione:** Filamenti stadio pre in DC stabilizzata
- **Peso:** 9kg

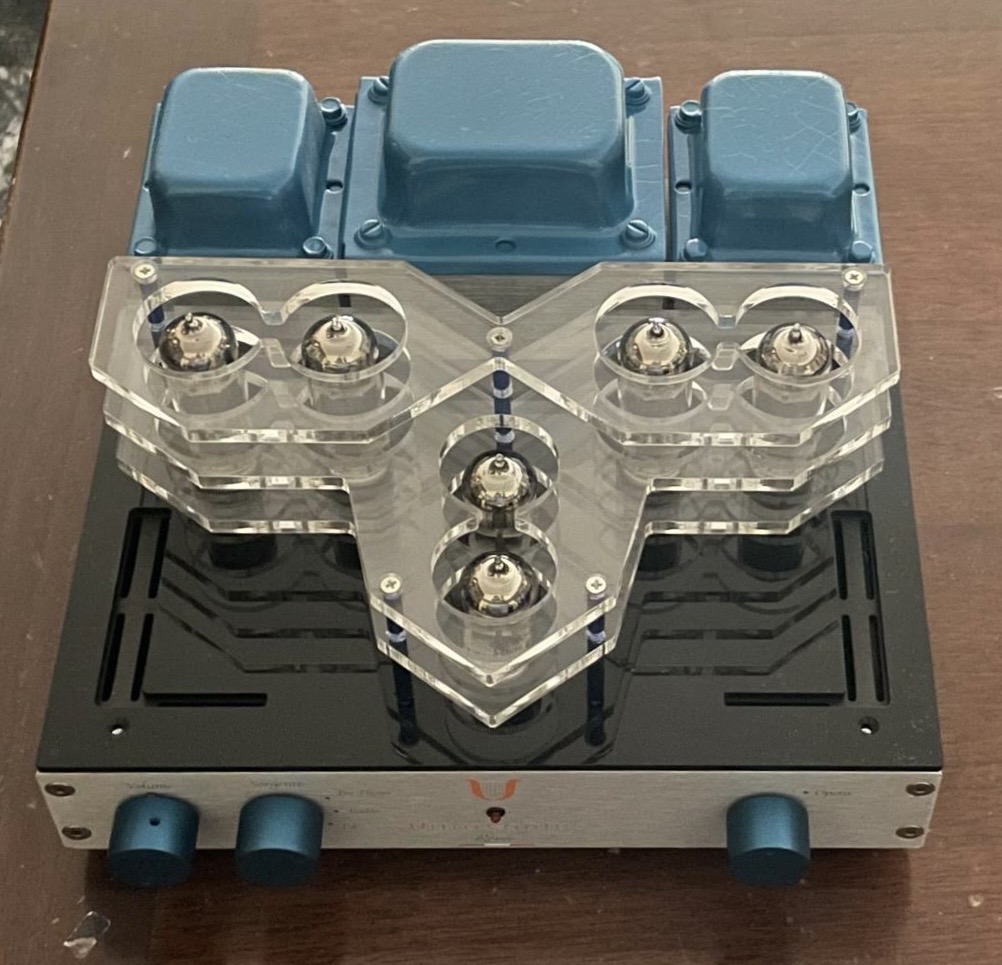

- **Telaio:** Alluminio anodizzato, frontale spazzolato, plexiglass valvole
**Stabilità e Ascolto:**
Test 4h @ volume medio. Nessun drift termico, nessun ronzio.
NFB dal secondario per controllo e damping.
Risultato: suono veloce, basso frenato, medio aperto. Fondo nero.
**Note Costruttive:**
- **Stadi:** Doppio triodo ingresso + driver + finale PP
- **Componenti:** Pot Alps, R strato metallico, C polipropilene selezionati

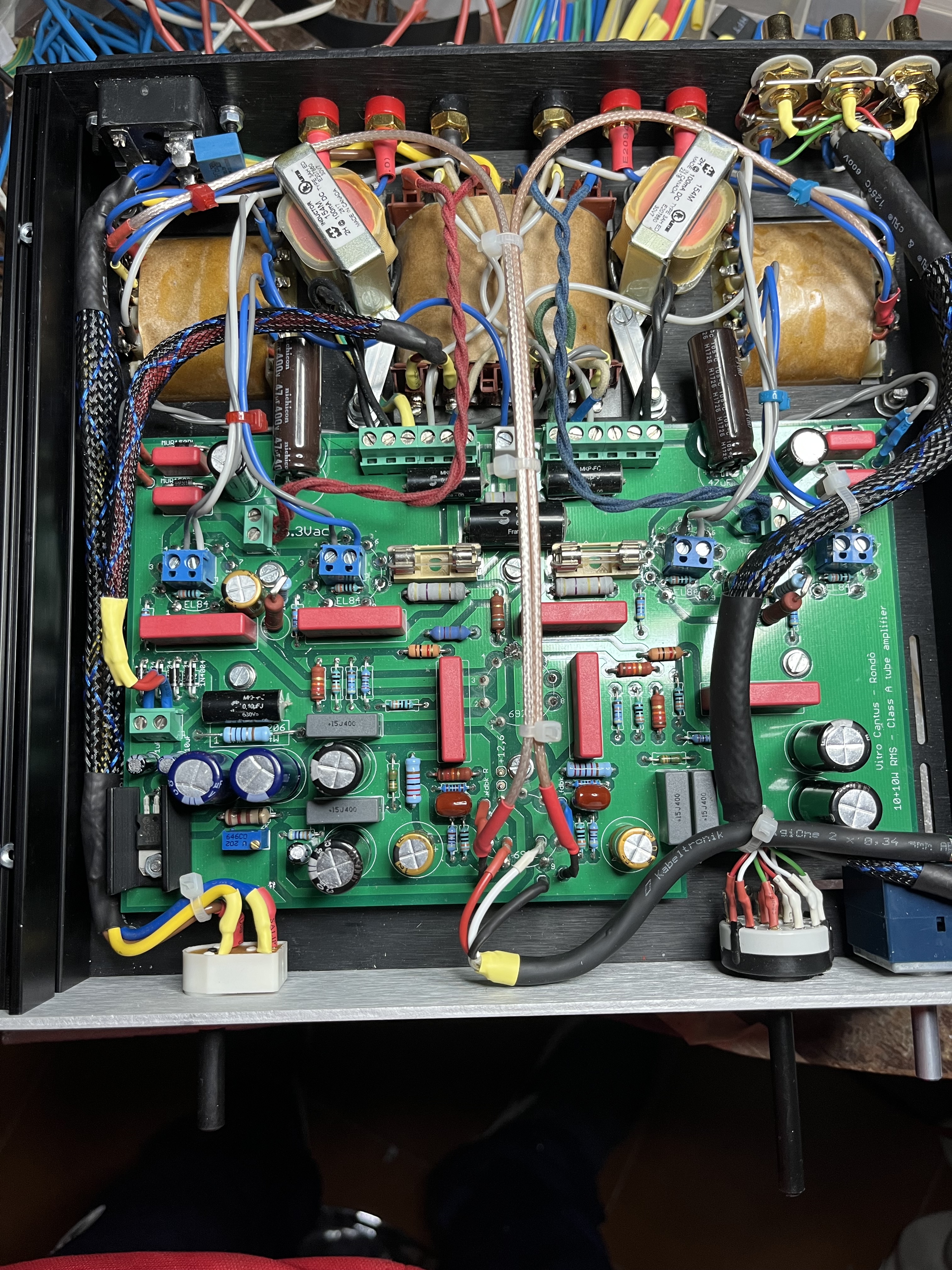

- **PCB:** Progetto dedicato con percorsi segnale ottimizzati
- **Bias:** Automatico da catodo, senza trimmer
- **Storia:** Recensito su Suono n.444 - settembre 2010. Layout e PCB rivisti.
Pensavo di utilizzare plexi in oro specchiato al posto della base in nero lucido, eventualmente aggiorno le foto...
Foto a seguire.
ibb.co
ibb.co
ibb.co
ibb.co
ibb.co
ibb.co
ibb.co
ibb.co
Franco - Vitro Cantus
Dopo mesi di banco e ascolto, presento il mio integrato "Rondò".
Marchio: Vitro Cantus. Handbuilt in laboratorio a L’Aquila.
**Dati tecnici verificati al banco:**
- **Potenza:** 10W RMS continui @ 8Ω, 1kHz, THD <1%
- **Uscite:** 4Ω + 8Ω su pannello posteriore
- **Ingressi:** 3x Linea [Phono / Radio / CD] - Sens. 300mV
- **Topologia:** PP UL EL84 x4 in Classe AB polarizzato "hot"
- **Trafo Uscita:** EI GO 15W rated, calotte dedicate colore abbinato
- **Alimentazione:** Filamenti stadio pre in DC stabilizzata
- **Peso:** 9kg
- **Telaio:** Alluminio anodizzato, frontale spazzolato, plexiglass valvole
**Stabilità e Ascolto:**
Test 4h @ volume medio. Nessun drift termico, nessun ronzio.
NFB dal secondario per controllo e damping.
Risultato: suono veloce, basso frenato, medio aperto. Fondo nero.
**Note Costruttive:**
- **Stadi:** Doppio triodo ingresso + driver + finale PP
- **Componenti:** Pot Alps, R strato metallico, C polipropilene selezionati
- **PCB:** Progetto dedicato con percorsi segnale ottimizzati
- **Bias:** Automatico da catodo, senza trimmer
- **Storia:** Recensito su Suono n.444 - settembre 2010. Layout e PCB rivisti.
Pensavo di utilizzare plexi in oro specchiato al posto della base in nero lucido, eventualmente aggiorno le foto...
Foto a seguire.

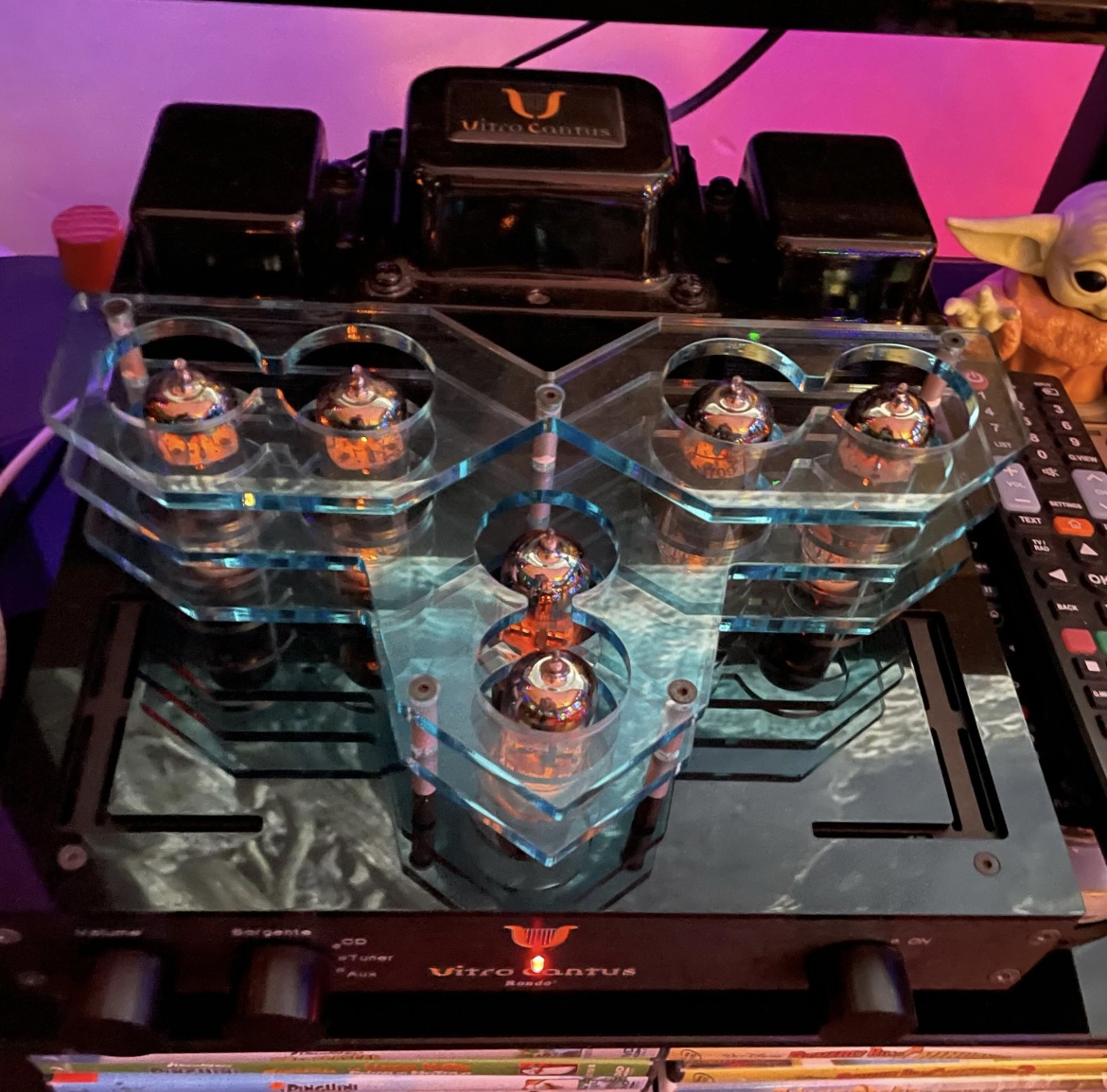

Vitro Cantus Rondò hosted at ImgBB
Handbuilt L’Aquila tube amplifier 10+10W rms AB ‘’hot’ class
ibb.co

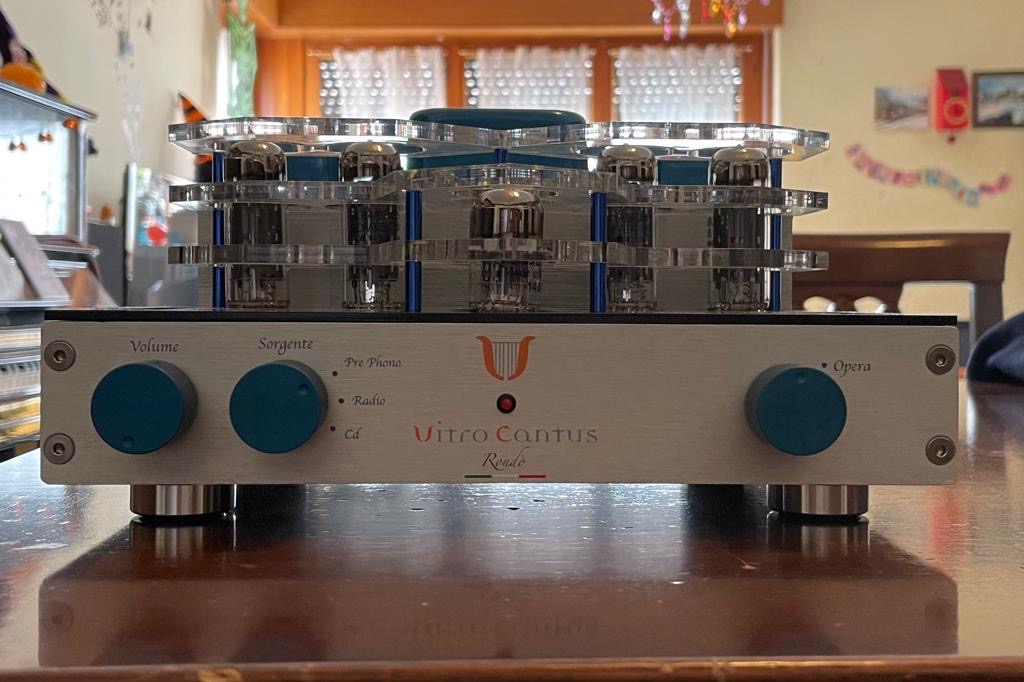

Vitro Cantus Rondò hosted at ImgBB
Handbuilt L’Aquila tube amplifier 10+10W rms AB ‘’hot’ class
ibb.co

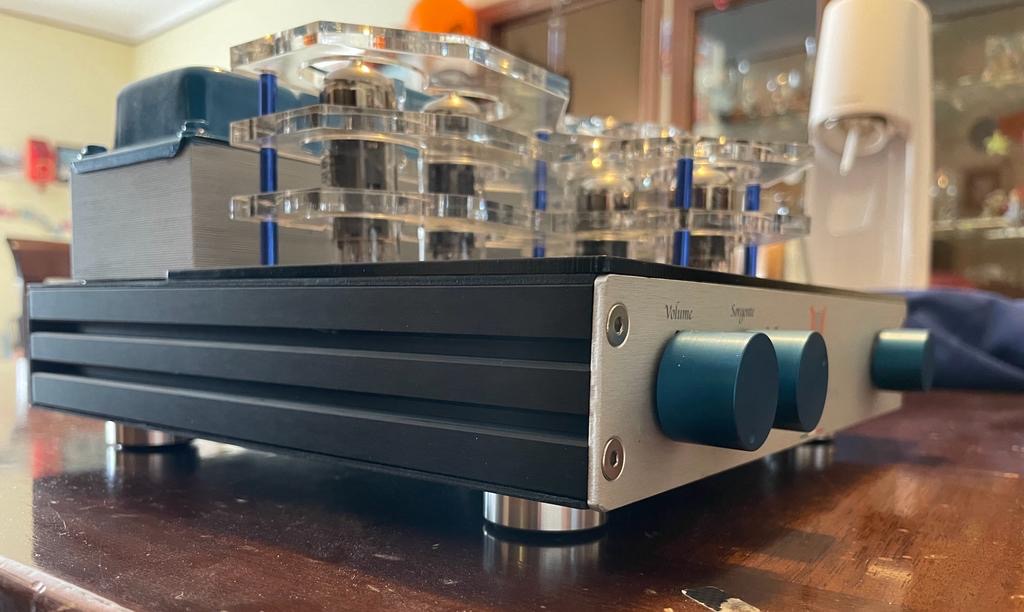

Vitro Cantus Rondò hosted at ImgBB
Handbuilt L’Aquila tube amplifier 10+10W rms AB ‘’hot’ class
ibb.co

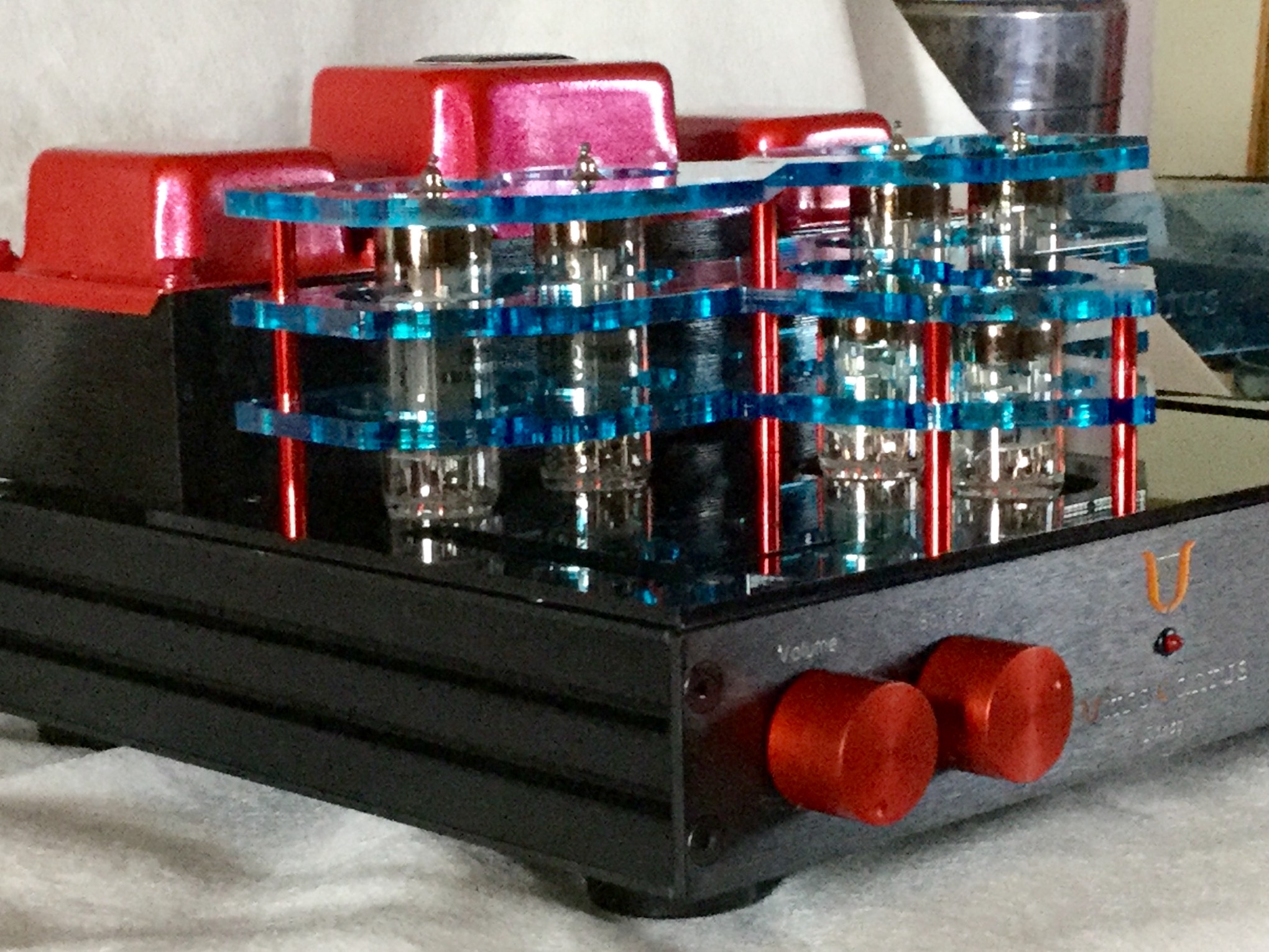

Vitro Cantus Rondò hosted at ImgBB
Handbuilt L’Aquila tube amplifier 10+10W rms AB ‘’hot’ class
ibb.co
Vitro Cantus Rondò hosted at ImgBB
Handbuilt L’Aquila tube amplifier 10+10W rms AB ‘’hot’ class
ibb.co
Vitro Cantus Rondò hosted at ImgBB
Handbuilt L’Aquila tube amplifier 10+10W rms AB ‘’hot’ class
ibb.co
Vitro Cantus Rondò hosted at ImgBB
Handbuilt L’Aquila tube amplifier 10+10W rms AB ‘’hot’ class
ibb.co
Vitro Cantus Rondò hosted at ImgBB
Handbuilt L’Aquila tube amplifier 10+10W rms AB ‘’hot’ class
ibb.co
Franco - Vitro Cantus
