[Panasonic VT60-ZT60] Tecnica e calibrazione
- Autore discussione nenny1978
- Data d'inizio
Tacco
Active member
Mi pare comodissimo!
Io come dicevo ho fatto in modo di fare apparire correttamente nell'elenco quelle due voci posizionandole non alla fine del file, ma nel punto giusto, indipendentemente dal numero contenuto in quella stringa. Il primo che proverà l'AutoCal sfruttando il file .ccfx da me editato, e messo a disposizione da Dario posti qui l'esito. Se tutto funziona correttamente...
Comunque stanotte pensavo, quando Calman si è impallato 2-3 volte di seguito e mi è apparso il messaggio di errore con il flag "Invia segnalazione": ora quelli di Spectracal ricevono il mio file log, lo guardano... vedono le migliorie apportate al loro layout... e propongono al nostro Riccardo un impiego!!!
Ettore
da quello che so non è necessario che tutti gli utenti si modifichino il file Levels.ccfx (questo vale anche per il discorso delle saturazioni 50%_only);basta che un utente esegua uno dei workflow messi a disposizione (che hanno il 10,100 o il 5,100) e automaticamente verranno importati i nuovi livelli
Tacco
Active member
Mi associo!!!
A questo punto scarico di nuovo il workflow di Zimbalo, eseguo la chart che ha creato per il 50% Only... e poi incrocio le dita, sperando che appaia anche sul mio...
Ettore

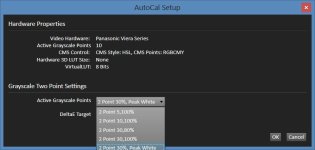

Ho un problema con Calman, ho inserito il levels modificato e il workflow di Zimbalo ma non riesco più a fargli fare l'autocal della greyscale a 11 pt.
Come potete vedere dall'immagine dal menu a tendina a sinistra posso selezionare qualsiasi modalità ma quando clicco su autocal mi propone solo le 4 opzione della calibrazione a 2 punti.
Ho provato a rimettere il file leves original ma non cambia nulla.
Sono riuscito solo selezionando il workflow enthusiast di calman selezionando poi precalibration settings.
Quale può essere il problema. O cosa posso aver o non aver selezionato che non fa più apparire con l'autocal tutte le opzioni?
ps come fate a inserire direttamente l'immagine nel messaggio anzichè il link?
Come potete vedere dall'immagine dal menu a tendina a sinistra posso selezionare qualsiasi modalità ma quando clicco su autocal mi propone solo le 4 opzione della calibrazione a 2 punti.
Ho provato a rimettere il file leves original ma non cambia nulla.
Sono riuscito solo selezionando il workflow enthusiast di calman selezionando poi precalibration settings.
Quale può essere il problema. O cosa posso aver o non aver selezionato che non fa più apparire con l'autocal tutte le opzioni?
ps come fate a inserire direttamente l'immagine nel messaggio anzichè il link?
Ultima modifica:
Zimbalo
New member
Aggiornamento Workflow
1. Inserita nuova chart Read 50% - 75% relativa al CMS Saturation che consente lettura di primari e secondari solo a 50% e 75% di Saturazione (rimane Stimulus a 75) e calcolo del relativo dE.
2. Cambiato l'ordine delle chart nel Workflow che ora è il seguente:
- Grayscale/RGB
- Grayscale/Gamma
- Near Black
- Color Temp
- CMS Saturation 50% Only
- CMS Saturation 50%-75%
- CMS Saturation (completo)
- Color Checker
Ovviamente chi non è interessato a particolari chart può eliminarle dal workflow.
Uno screenshot dell'ultima chart inserita
1. Inserita nuova chart Read 50% - 75% relativa al CMS Saturation che consente lettura di primari e secondari solo a 50% e 75% di Saturazione (rimane Stimulus a 75) e calcolo del relativo dE.
2. Cambiato l'ordine delle chart nel Workflow che ora è il seguente:
- Grayscale/RGB
- Grayscale/Gamma
- Near Black
- Color Temp
- CMS Saturation 50% Only
- CMS Saturation 50%-75%
- CMS Saturation (completo)
- Color Checker
Ovviamente chi non è interessato a particolari chart può eliminarle dal workflow.
Uno screenshot dell'ultima chart inserita
sanosuke
Active member
quanto diammine sono rimasto indietro? =_=
nn recuperero' mai cosi =/
Preso nuovo lettore BD e a occhio c'e' sicuramente da ricalibrare,solo mo ci sono 40° piuttosto mi sparo
Qualcuno faccia una guida semplice per impostare quello che serve in Autocall per vt60 e disco GCD e bla bla bla
PS Zimb nn e' per niente detto che basta sistemare 25 e 100 per trovarsi perfetti nel mezzo hehe
nn recuperero' mai cosi =/
Preso nuovo lettore BD e a occhio c'e' sicuramente da ricalibrare,solo mo ci sono 40° piuttosto mi sparo
Qualcuno faccia una guida semplice per impostare quello che serve in Autocall per vt60 e disco GCD e bla bla bla
PS Zimb nn e' per niente detto che basta sistemare 25 e 100 per trovarsi perfetti nel mezzo hehe
Zimbalo
New member
Si, si certo Luca, lo so. E' sempre questione di miglior compromesso.
A parte la temperatura di Porto Sant'Elpidio, in Autocal ci metterà una mezz'oretta probabilmente.
Ultima modifica:
Zimbalo
New member
Intanto il lavoro grosso lo fa lui. Poi puoi sempre ripassare per i dettagli in manuale in un secondo momento.
Io sul VT30 (in Autocal Pana), non ripasso neanche in manuale.
Anche con Radiance + KRP, la 3D LUT è talmente precisa che le modifiche in Manuale da certosino sono "questioni di lana caprina" ...
Io sul VT30 (in Autocal Pana), non ripasso neanche in manuale.
Anche con Radiance + KRP, la 3D LUT è talmente precisa che le modifiche in Manuale da certosino sono "questioni di lana caprina" ...
Tacco
Active member
Credo che il problema sia relativo alle proprietà di quel menu a tendina: evidentemente si riferisce solo agli step per la grayscale -2pt, per quello non ti mostra le opzioni corrette per la grayscale multipoint. Per esserne certo ti basta controllare le proprietà di quel Data Field e verificare se sotto la voce Format String è indicato Two Point Level (come dice il nome, mostrerà solo le possibili coppie per le regolazioni -2pt) oppure Selected Grayscale Levels (ti mostrerà ogni opzione possibile, singola, a -2pt oppure multipoint...).
In base a quell'impostazione, scegliendo la funzione AutoCal ti verrà presentato il menu relativo: -2pt oppure multipoint...
Ettore
sanosuke
Active member
quindi c'e' solo da capire come impostare il tutto una volta ( sopratutto per il cms e il gamma credo ) e il gioco e' fatto?
Non ho mai provato l'autocalibrazione in effetti ancora visto che nn avevo il lettore BD e sull'LCD nn la fa' quindi l'ho lasciata un po' da parte.
Tacco
Active member
Workflow Custom Calman 5
Grazie a Riccardo che mi ha messo gentilmente a disposizione uno spazio adatto, posso condividere con voi il workflow di Calman 5 che ho messo a punto in queste settimane. Rispetto all'approccio di Dario, che ha avuto modo di dargli un'occhiata in una versione non ancora definitiva insieme anche a Stefano, è posizionato in maniera del tutto diversa. Lui preferisce un layout snello, con pochissime chart da usare per ogni step della calibrazione, cosa che comporta la necessità di creare mille schede History - da rinominare - per ogni chart in base alla modifica effettuata (anche se mi pare che con le ultime modifiche del suo workflow anche lui stia cominciando a spostarsi verso qualcosa di un po' più strutturato), io invece amo avere un workflow che segue in maniera logica ogni passo della calibrazione stessa. Quindi nessuna - o quasi - necessità di saltare da una chart all'altra senza un ordine logico, chart meno affollate (almeno in linea generale), e layout specifici per le regolazioni in manuale (dove servono diagrammi della dimensione, tipo e scala utili ad effettuare le modifiche in tempo reale) e con AutoCal (dove in linea di massima l'interesse è semplicemente orientato al controllo del risultato finale). Quindi il workflow è completo, nasce con la valutazione del profilo creato per la sonda (per chi ha uno spettro e un colorimetro, ma credo utile anche per chi semplicemente usa una matrice inserita a mano in Calman. Prima dei consigli di Riccardo non avevo mai considerato l'ipotesi di dover valutare anche l'attendibilità del profilo creato, ora invece seguo anche quella indicazione...) e prosegue con le catture pre-cal prima della calibrazione vera e propria (per le catture pre-cal e post-cal, fra l'altro, ho inserito alcuni bottoni personalizzati per l'invio e la rilevazione della grayscale con un pattern nero ad alternarsi con i vari step di grigio, per minimizzare gli effetti della ritenzione. Questi bottoni saranno particolarmente utili per chi utilizza una qualche forma di automazione della sorgente per i pattern: processore video, ripetitore di comandi IR oppure software specifico).
In particolare, come ho avuto modo di sottolineare a Dario stesso, questo non ha alcun impatto sulla calibrazione, che quindi verrà effettuata nella maniera standard e non sulla base di condizioni non ripetibili durante la visione reale. Questo artificio, sebbene renda più lunga la lettura (soprattutto a 21 step) della grayscale dato che verrà rilevato alternativamente anche il nero dopo ogni altra lettura, serve per avere una fotografia il più veritiera possibile dello stato pre e post calibrazione, cosa certificata anche dalla incredibile ripetibilità che le letture acquistano con quella particolare serie di pattern.
Infine, ultima nota, se nella chart del Near Black (dove il nero verrà richiesto e rilevato due volte di seguito: non preoccuatevi, è corretto, è fatto così proprio per avere una più corretta lettura del nero che viene rilevato dopo il white 100%, che per i primi secondi una minima ritenzione la lascia per forza...) non vi funzionerà il bottone specifico per lo step 0,5% dovrete impostare il . al posto della , come separatore decimale in Windows (Stefano con W8 mi ha detto che non ne ha avuto bisogno, io con W7 invece ho dovuto farlo... vi basta vedere se per quello step, sia con il bottone di lettura singola che con quello di lettura in serie, vi verrà chiesto da Calman il corretto pattern 0,5% oppure quello 5%... che ovviamente non è corretto).
Fatemi sapere eventuali suggerimenti o consigli... ovviamente quella è una base di partenza strutturata per le mie esigenze, ognuno poi potrà modificarla come meglio crede...
Il workflow è disponibile qui: http://85.89.129.58/files/Tacco.cwfx
Ettore
Grazie a Riccardo che mi ha messo gentilmente a disposizione uno spazio adatto, posso condividere con voi il workflow di Calman 5 che ho messo a punto in queste settimane. Rispetto all'approccio di Dario, che ha avuto modo di dargli un'occhiata in una versione non ancora definitiva insieme anche a Stefano, è posizionato in maniera del tutto diversa. Lui preferisce un layout snello, con pochissime chart da usare per ogni step della calibrazione, cosa che comporta la necessità di creare mille schede History - da rinominare - per ogni chart in base alla modifica effettuata (anche se mi pare che con le ultime modifiche del suo workflow anche lui stia cominciando a spostarsi verso qualcosa di un po' più strutturato), io invece amo avere un workflow che segue in maniera logica ogni passo della calibrazione stessa. Quindi nessuna - o quasi - necessità di saltare da una chart all'altra senza un ordine logico, chart meno affollate (almeno in linea generale), e layout specifici per le regolazioni in manuale (dove servono diagrammi della dimensione, tipo e scala utili ad effettuare le modifiche in tempo reale) e con AutoCal (dove in linea di massima l'interesse è semplicemente orientato al controllo del risultato finale). Quindi il workflow è completo, nasce con la valutazione del profilo creato per la sonda (per chi ha uno spettro e un colorimetro, ma credo utile anche per chi semplicemente usa una matrice inserita a mano in Calman. Prima dei consigli di Riccardo non avevo mai considerato l'ipotesi di dover valutare anche l'attendibilità del profilo creato, ora invece seguo anche quella indicazione...) e prosegue con le catture pre-cal prima della calibrazione vera e propria (per le catture pre-cal e post-cal, fra l'altro, ho inserito alcuni bottoni personalizzati per l'invio e la rilevazione della grayscale con un pattern nero ad alternarsi con i vari step di grigio, per minimizzare gli effetti della ritenzione. Questi bottoni saranno particolarmente utili per chi utilizza una qualche forma di automazione della sorgente per i pattern: processore video, ripetitore di comandi IR oppure software specifico).
In particolare, come ho avuto modo di sottolineare a Dario stesso, questo non ha alcun impatto sulla calibrazione, che quindi verrà effettuata nella maniera standard e non sulla base di condizioni non ripetibili durante la visione reale. Questo artificio, sebbene renda più lunga la lettura (soprattutto a 21 step) della grayscale dato che verrà rilevato alternativamente anche il nero dopo ogni altra lettura, serve per avere una fotografia il più veritiera possibile dello stato pre e post calibrazione, cosa certificata anche dalla incredibile ripetibilità che le letture acquistano con quella particolare serie di pattern.
Infine, ultima nota, se nella chart del Near Black (dove il nero verrà richiesto e rilevato due volte di seguito: non preoccuatevi, è corretto, è fatto così proprio per avere una più corretta lettura del nero che viene rilevato dopo il white 100%, che per i primi secondi una minima ritenzione la lascia per forza...) non vi funzionerà il bottone specifico per lo step 0,5% dovrete impostare il . al posto della , come separatore decimale in Windows (Stefano con W8 mi ha detto che non ne ha avuto bisogno, io con W7 invece ho dovuto farlo... vi basta vedere se per quello step, sia con il bottone di lettura singola che con quello di lettura in serie, vi verrà chiesto da Calman il corretto pattern 0,5% oppure quello 5%... che ovviamente non è corretto).
Fatemi sapere eventuali suggerimenti o consigli... ovviamente quella è una base di partenza strutturata per le mie esigenze, ognuno poi potrà modificarla come meglio crede...
Il workflow è disponibile qui: http://85.89.129.58/files/Tacco.cwfx
Ettore
Ultima modifica:
sanosuke
Active member
Si, il gioco è fatto sempre se riesci a vincere la tua atavica "pigrizia"
mi serve sempre una guida per come diammine impostare tutto prima di partire eh,nn e' che avvio il programma premo autocal e fine.
Ci sara' pure da dirgli a quanti punti calibrare,che gamma usare come targhet,che disco usare nella calibrazione,di calibrare usando le varie saturazioni nel CMS e nn solo il 100% ecc ecc o sbaglio?
Si, autocal mi propone -2pt anziché multipoint, purtroppo non so come modificare il workflow (presumo dipenda da questo).
Ho scaricato il tuo workflow, più "incasinato"
ma veramente completo, e con il tuo workflow, mi viene correttamente proposto il -2pt quando seleziono la regolazione a 2 punti e il multipoint quando invece seleziono il relativo menu.Grazie
Tacco
Active member
Vedrai che una volta presa confidenza ti ci troverai più a tuo agio. Poi ovviamente dopo un po' di pratica uno capisce se ha bisogno o meno di tutte le chart, e magari comincia a modificare il workflow sulla base delle sue esigenze, ed è questo il bello secondo me...Ho scaricato il tuo workflow, più "incasinato"
Ettore
