Diffusori DIY "made in AVMagazine"

[Colonel.EXE]

Salve a tutti!

Sono Daniele da Quartu, meglio noto col nick e avatar da nerd che vedete quassù , e sono l'utonto numero 93.681

Premessa1: nel caso non leggiate alcuni caratteri di quello che scrivo, allora state usando qualcosa diverso da UTF-8... VERGOGNA!

Premessa2: ho messo quel tag in quanto, per i contenuti di questo post, dovrei pubblicare sia in "Pre, integrati, finali e diffusori stereo", che in "AV Mobile e CAR Entertainment" che in questa sezione. Ovviamente se Mod e consociati lo ritenessero opportuno, possono tranquillamente chiedermi di levarlo

---

Ora che ho scritto la parte noiosa, possiamo passare a quella interessante

A causa della vendita della mia auto, mi sono ritrovato con l'idea di usare un LG LCS700BR (bestiolina dotata di radio, cd, mp3, usb, aux e bluetooth) come stereo per camera mia.

Dallo smantellamento ho anche riciclato dei diffusori Hertz Dieci DSK 130 (woofer + tweeter) da abbinarci.

Ora, il piano sarebbe perfetto, se non fosse per un piccolo dettaglio: non so progettare le casse!

Quello che ho in mente è un suono il più pulito posibile, senza bassi "pompati", insomma, delle specie di casse monitor auto-costruite.

Finora sono riuscito ad accendere l'impianto "fuoribordo" utilizzando un alimentatore per PC di potenza adeguata preventivamente privato di tutte le linee non necessarie strappan... err.. rimuovendo con precisione chirurgica tutti i cavi che non fossero le masse, i +12V ed il cavo verde di consenso.

A questo punto, rimangono due cose da fare:

1. decidere il tipo di diffusori (a parete semplici, a parete angolari [orientati e non], su supporto "a palo"...)
2. progettazione e realizzazione del tutto

Per questo motivo, piuttosto che prendere delle decisioni avventate e chiedere una cosa alla volta, ho deciso di affidarmi agli esperti del forum per progettare quelli che spero siano i primi diffusori "Made in AVM"!

In questo modo, non solo chi parteciperà al progetto si prenderà i meriti che gli spettano, ma gli verranno riconosciuti fintanto che questo thread rimarrà online (visto che ci tengo a rispettare il lavoro degli altri, lo userò come "garanzia legale" ).
Altro punto fondamentale, è che chiunque vorrà replicare l'opera potrà trovare tutte le istruzioni e le informazioni necessarie alla realizzazione del suo paio di diffusori.
Si, avete capito bene, questo sarà un progetto OpenSource!

Di mio potrò mettere la manodopera ed i componenti, nonché il materiale fotografico che verrà realizzato man mano che i lavori procedono.

Comincio col postare le caratteristiche tecniche degli altoparlanti prese dal manuale:

Produttore: Hertz, Serie: Dieci, Modello: DSK 130

Woofer	Tweeter
DV130	DT16
Diametro: 160mm (griglia inclusa)	Diametro: 44mm (supporto incluso)
Foro: 119mm	Foro: 35mm
Profondità foro: 61mm	Profondità foro: 20mm
Impedenza: 4Ω	Impedenza: 4Ω
Pot. (picco): 120W	Pot. (picco): 80W
Pot. (cont.): 60W	Pot. (cont.) 80W@ 3.5kHz 12dB
Sens.: 91 dB/SPL	Sens.: 93dB/SPL
Risp. freq.: 60Hz - 21kHz	Risp. freq.: 3kHz - 21kHz
D: 102mm	D: 15mm
Re: 3.2Ω	Re: 3.3Ω
Fs: 65Hz	Fs: 2500Hz
Le: 0.56mH@1kHz	Le: 0.30mH@1kHz
Le: 0.17mH@10kHz	Le: 0.04mH@10kHz
Qts: 0.59	Qts. 0.64
Qes: 0.63	Qes: 2.36
Qms: 8.96	Qms: 0.89
Xmax: 2mm
Vas: 8.76lit
Mms: 6.3gr
Cms: 0.94mm/N
BL: 3.61T -m
Magnete: ferrite	Magnete: neodimio
Cono: carta pressata	Dome: PEI

Gli altoparlanti sono dotati di crossover dedicati non integrati, perciò sostituibili.

Soluzioni costruttive ipotizzate:

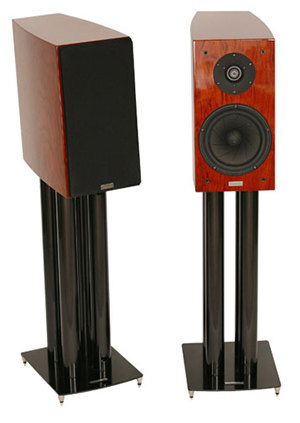

• Palo a terra: Supporto/pedistallo a cui è avvitato il diffusore (esempio)
• Diffusori appesi al muro tramite semplici tasselli
• Angolari non orientati verticalmente (esempio)
• Angolari orientati verticalmente (esempio)
• Altre?

Dettagli tecnici da decidere:

• Posizione degli altoparlanti sul fronte del diffusore
• Bass relfex o meno?

  • Posizione? Dimensione?


• Materiale (MDF, multistrato, massello...)

  • Spessore, dimensioni finali


• Cavi (per ora ho 10m di 2x1.5mm)
• Aggiunta di una terza via?
• Altezza da terra per le varie soluzioni costruttive
• Rivestimento (anche l'occhio vuole la sua parte )

  • Vernice, primer o lacca?
  • Tessutino sul fronte?


• Finalizzazione sezione alimentazione
• Varie
• Bonus: switch per decidere tra diverse sorgenti audio

Scateniamo l'inferno!!!

[Colonel.EXE]

Riservato per disclaimer sull'uso del progetto

[Colonel.EXE]

Riservato per ringraziamenti

[Nordata]

Due chiarimenti, uno di carattere procedurale ed uno di carattere tecnico.

Quello procedurale si riferisce sia a quel TAG che hai inserito, che non ha alcun senso nell'ambito di questo forum ed ho provveduto a toglierlo, inoltre credo tu sappia che le Sezioni sono ben definite per argomento, per cui trovo un po' difficile che un argomento possa essere condiviso tra Sezioni così diverse come quelle che hai indicato.

Se vuoi parlare di autocostruzione la Sezione è questa, se vuoi parlare di argomenti Car/Mobile, che non siano l'autostruzione, la Sezione è quella omonima, stesso discorso nel caso tu voglia parlare di amplificatori o diffusori commerciali.

Altra cosa: il titolo così come lo hai inserito non è genrico e non indicativo del contenuto e degli scopi della discussione, modificalo in modo opportuno nel tuo post di apertura ed io poi modificherò in modo analogo quello della discussione, in caso contrario la discussione verrò spostata nella Sezione Altri Argomenti.

Il secondo punto si riferisce invece alla tua richiesta di aiuto, se vuoi che si possa iniziare a dare dei consigli relativi ai diffusori devi fornire i dati tecnici degli altoparlanti che vuoi impiegare, mi riferisco ai parametri T/S, non quelli che hai pubblicato tu, che non hanno alcuna utilità ai fini della progettazione.

Ciao

[Colonel.EXE]

Fatte le modifiche richieste, spero vadano bene

Edit: Aggiunto lo schema dei crossover in OP e rimossa lamentela

[kabuby77]

Ciao viste le caratteristiche del woofer direi di metterlo in cassa chiusa, quindi non hai nessunma complicazione nel progettare il box basta conoscere il volume. L' ideale sarebbe un sistema 2.1 con un piccolo sub oppure un tre vie ma in questo caso non avresti più un sistema tipo "monitor".
