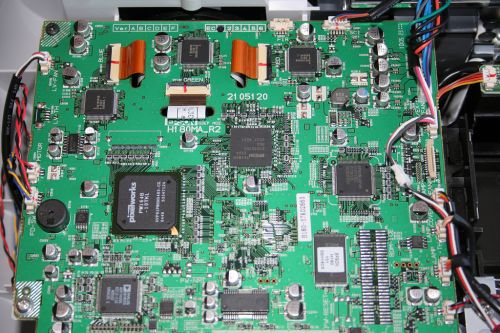

La totalità dei componenti è montata su un'unica scheda madre
- click per ingrandire -

L'interno dell'Epson TW20 è piuttosto ordinato. Lo spazio a disposizione è elevato, caratteristica che viene sfruttata per un'elevata ottimizzazione dei flussi d'aria per il raffreddamento che permettono di raggiungere una elevata silenziosità, specialmente nella modalità "Nero Teatro".

Tutti i componenti per l'elaborazione dei segnali e il controllo del proiettore sono sistemati in una singola scheda madre. In posizione anteriore riconosciamo benissimo i tre circuiti integrati e le tre piattine che arrivano ai microdisplay LCD per la riproduzione delle immagini.

Il DSP Pixelworks PW164B (a sinistra) e il convertitore Analog Devices ADV7400A
- click per ingrandire -

In posizione più centrale, riconosciamo il convertitore video Analog Devices ADV7400A che provvede a digitalizzare i segnali video analogici, fino a risoluzione 1080i. Il DSP video della Pixelworks PW164B provvede principalmente alle operazioni di scaling di tutte le risoluzioni in ingresso che vengono riadattate a quella della matrice, pari a 854x480 punti.

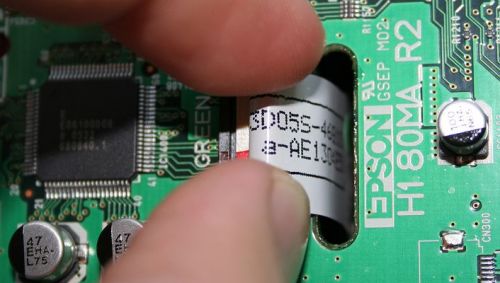

I microdisplay LCD utilizzati dal TW20 sono di ultima generazione, con diagonale da 0,55"
- click per ingrandire -

I tre microdisplay LCD utilizzati (serie L3D05S) sono l'ultima evoluzione dei pannelli a definizione standard, con diagonale di soli 0.55", pixel pitch ridotto a 0,014mm e array di microlenti (MLA - Micro Lens Array) che aumentano sensibilmente l'efficienza di trasmissione della luce.
