Alimentazione Project Phono Box II SE

[davide.taibi]

Ho appena preso il pre Phono in oggetto e ho scoperto che l'alimentatore e' esattamente lo stesso del giradischi...

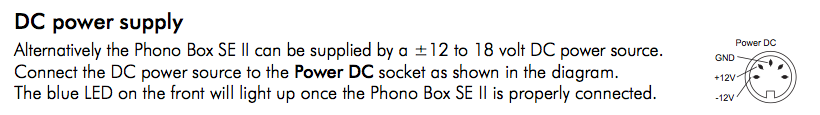

Sulle istruzioni indicano la possibilita' di un alimentazione a batteria. L'immagine allegata mostra lo schema di collegamento della batteria.

La mia idea e' quella di realizzare un box in cui inserire batteria, carica batterie, indicatore di carica (meglio se voltmetro digitale) e pulsante per attivare la ricarica.

Sapete dove trovare qualche schema?



[Nordata]

Se, come sembra da quella piedinatura, serve una alimentazione duale di +-12 V devi utilizzare due batterie e relativi caricabatterie, la capacità delle stesse la devi ricavare dall'assorbimento del pre, che non credo sia molto elevato.

La cosa più semplice è realizzare un doppio caricabatterie, uno per ognuna.

Di schemi ne trovi tantissimi in rete, oltre che in scatola di montaggio.

L'ideale però sarebbe avere due batterie con tensione un po' più alta di 12 V, in modo da poterla stabilizzare a 12 V.

Bisognerebbe sapere che tensione effettiva serve al pre, ossia se poi quei 12 V vengono stabilizzati internamente ad un valore inferiore.

Ciao



[davide.taibi]

Mi hanno sconsigliato di usare batterie in un duale perche se una è molto più scarica dell'altra la variazione della tensione potrebbe influenzare il valore speculare dell'uscita.... epoi se devo ottenere 12v stabilizzati in uscita, avrei problemi a reperire 2 batterie e da 15-18V.

Mi suggeriscono lo schema in allegato (gli integrati sono LM 7812 per il positivo ed LM 7912 per il negativo) alimentandolo in CA. La stabilizzazione della tesione in uscita dovrebbe essere nell'ordine della decine di uVolt (MIcro Volt) ma, ad occhio, mi sembra un po' "povero"...

Nel frattempo ho chiesto a Pro-Ject le specifiche dell'alimentatore a batteria. Vediamo cosa i rispondono...


Pensi sia meglio trovare il modo di



[davide.taibi]

L'allegato...



[Nordata]

La mia risposta era in merito alla tua domanda in cui citavi espressamente l'uso delle batterie ed avevo infatti evidenziato il problema dei 12 V impossibili da stabilizzare a questo valore, ipotizzando anche l'uso di un valore inferiore all'interno del pre, magari 9 V.

Se tu intendi invece costruire un normale alimentatore duale da rete elettrica direi che il problema diventa veramente minimo, lo schema che hai postato potrebbe andare benissimo.

Devi però chiarire quale sia la tua richiesta:

- un alimentatore a batteria con uscita di +- 12 V, con eventuale caricabatterie incorporato

- un alimentatore da rete con uscita a +- 12 V

- altro

Ciao



[davide.taibi]

Il mio obbiettivo e' quello di migliorare le qualità del phono box se II.
Il phono box può essere alimentato a 16v ac 1a oppure 12-18v dc duale.
Provo a riformulare le domande:

1) Quale di queste due alimentazioni (ac o dc duale) consente di realizzare l' alimentatore con un miglioramento maggiore delle prestazioni del phono box?

2) Quale soluzione tecnica suggerite?



[kabuby77]

Ciao, in pratica da quello che dici si può dedurre che all' interno ci sia un ponte a diodi con sezione di filtraggio e magari dei regolatori di tensione lineari. La soluzione con tensione duale DC sarebbe quella che offre le prestazioni migliori, ma penso che stai solamente guardando il classico pelo sull' uovo.



[Nordata]

Concordo sul fatto che all'interno ci sia tutta la parte raddrizzatrice e regolatrice, per cui basterebbe un semplicissimo trasformatore e basta.

Inserendo un alimentatore duale in continua si fornisce una tensione già filtrata e stabilizzata, ma se già con il solo uso della rete interna non si avvertono ronzii o disturbi credo che l'alimentatore svolga la sua funzione.

Probabilmente internamente la tensione di lavoro sarà intorno ai 9 V, più che sufficiente ad assicurare una tensione di uscita elevata.

Ritengo che non cambi proprio nulla nella resa, non sono quelle le cose che possono influire sulla qualità effettiva, ma la tipologia del circuito, la scelta dei componenti (rumore e tolleranze della rete RIAA), il layout del circuito stampato (rumore, diafonia).

Ciao



[davide.taibi]

Purtroppo ci sono interferenze elettriche sul circuito originale (attualmente uso alimentatore originale ac 16v)
Innanzi tutto c'e' sempre un leggero ronzio di fondo a basse frequenze e quando parte qualche elettrodomestico o si accende un neon si sente chiaramente un piccolo rumore sempre a basse frequenze.
questo succede anche se stacco il cavo rca proveniente dal piatto.



[davide.taibi]

Quindi la sostituzione dell'alimentatore attuale con un clone del lehmann PWX II (http://www.gammadelta.it/upload/img_art/bc_decade_06.jpg) non produrrebbe miglioramenti di prestazioni?
