Mini PC Shuttle DS10U

Recensione di Franco Baiocchi , pubblicato il 19 Ottobre 2020 nel canale AVPRO

“Il barebone di Shuttle, con un Intel Celeron 4205U e scheda grafica Intel HD Graphics 610, ha una qualitÓ costruttiva eccellente, un ottimo sistema di dissipazione fanless ma prestazioni ai limiti della sufficienza in questa configurazione, fortemente penalizzate dalla CPU in dotazione.”

Introduzione e caratteristiche


- click per ingrandire -

Shuttle Inc. è stata fondata nel 1983 con sede a Taipei, Taiwan. La società quotata in borsa e operante a livello globale è rappresentata da varie filiali in tutto il mondo. In particolare,  Shuttle Computer Handels GmbH è stata fondata a Elmshorn, in Germania, nel 1994 e da allora rappresenta la sede europea. Molti anni di esperienza come produttore di schede madri e accessori IT hanno portato all'introduzione del primo mini-PC al mondo, l'SV24, nel 2001. Questa pietra miliare è stata considerata dall'azienda un punto di svolta e Shuttle si è specializzata nello sviluppo e nella produzione di mini-PC. Con una forte attenzione al segmento B2B del mercato, il core business dell'azienda è stato incentrato nella realizzazione di  PC "barebone" con il proprio marchio con il nome di XPC. I barebone sono sistemi PC semicompleti che includono tuttavia alcuni componenti chiave come di solito il case, la scheda madre, il  sistema di raffreddamento della CPU e l'alimentatore. A partire da questa piattaforma di base si può dunque personalizzare e costruire secondo le singole esigenze il sistema completo.


- click per ingrandire -

Negli anni più recenti, Shuttle ha ampliato il proprio portafoglio di prodotti per includere soluzioni verticali come digital signage, POS/POI ed ha aperto a nuove aree di business. Shuttle vende i suoi prodotti sia tramite distributori che tramite rivenditori in Italia.


- click per ingrandire -

La serie DS10U consta di un PC senza ventole ed efficiente dal punto di vista energetico che, grazie al suo design di raffreddamento passivo, è quasi del tutto esente da manutenzione ed è approvato per il funzionamento 24 ore su 24, 7 giorni su 7. Il dispositivo è  alimentato dal processore Intel Whiskey Lake-U di ottava generazione. Con un'altezza di 39 mm, il DS10U supporta fino a 64 GB di DDR4, 8x USB, 2x Giga LAN, HDMI, DisplayPort, VGA, COM, spazio per un disco rigido e una SSD M.2, kit WiFi AC+BT integrato con la possibilità di avere un modulo 4G LTE opzionale. Il mini PC è dotato di supporto per alimentazione sia a 12 V che a 19 V. il DS10U è destinato a un'ampia gamma di possibili applicazioni come segnaletica digitale, chioschi interattivi, thin client e PC da ufficio.


- click per ingrandire -

Ci sono differenti possibilità di configurazione per la scelta del processore con CPU Intel i3, Intel i5 e Intel i7; in particolare il dispositivo che abbiamo ricevuto per il test è equipaggiato con un processore Intel Celeron ULV di ottava generazione (Whiskey Lake-U) con controller di memoria integrato e grafica UHD integrata (Intel Celeron 4205U Dual Core 1.8GHz/GPU Intel HD Graphics 610/15W TDP/14 nm). Memoria RAM, unità di archiviazione e sistema operativo non sono inclusi e sono ad esclusiva scelta dell'utilizzatore.


- click per ingrandire -

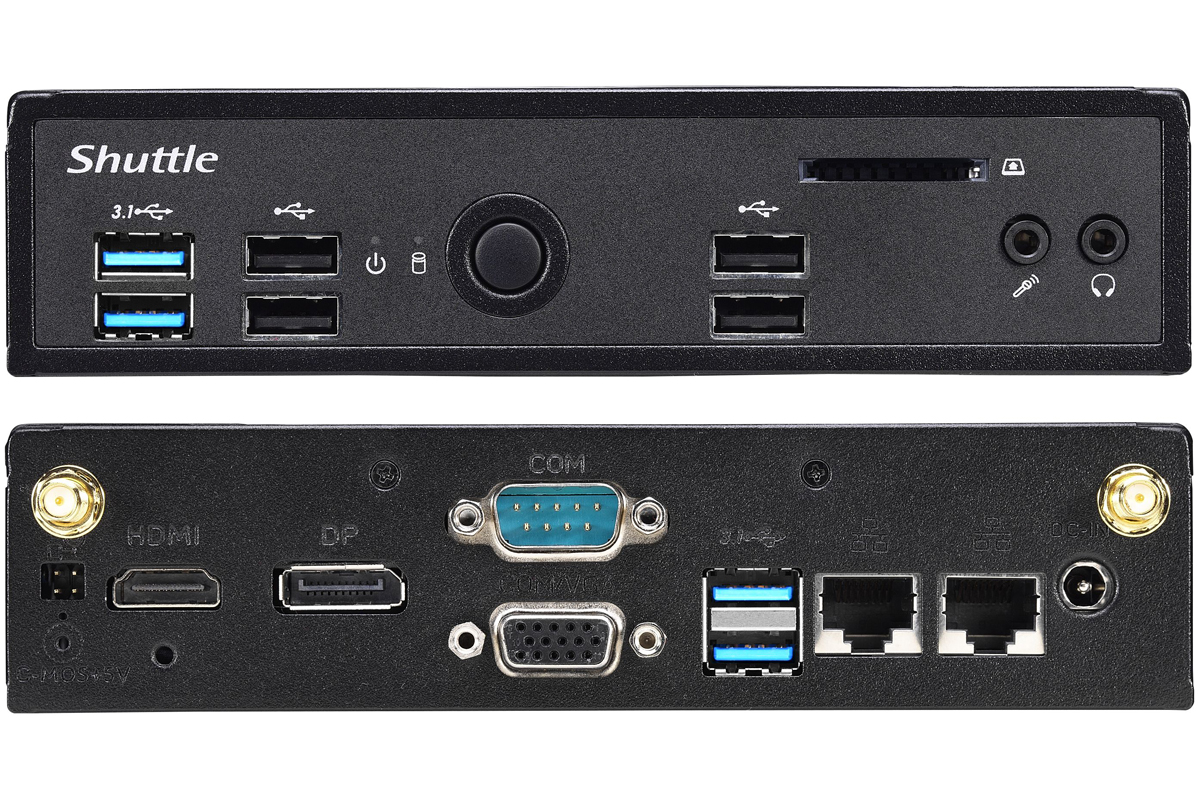

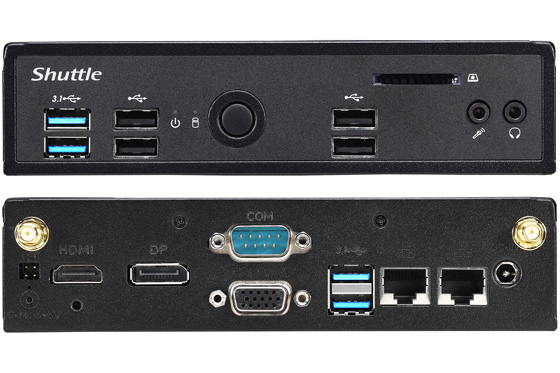

Il mini PC è contenuto in un telaio in acciaio molto robusto e resistente; sul lato frontale sono presenti 6 connettori USB, di cui 2xUSB 3.0 e 4xUSB 2.0, due led di stato per l'accensione e l'attività dell'hdd, il pulsante di accensione/spegnimento, un lettore di SD card e due mini-jack da 3,5 mm per microfono e cuffie. Sui due lati laterali ci sono i fori di aerazione, sul lato inferiore due coperchi facilmente rimovibili per garantire l'accesso all'hardware del dispositivo, sul lato posteriore troviamo invece due connettori RJ45 per la rete, due antenne per il Wi-Fi, due connettori USB 3.0, un connettor seriale RS232 (utile per alcune tipologie di applicazioni a cui può essere destinato il dispositivo), un'uscita HDMI, un'uscita display port ed una VGA standard che permettono al DS10U di gestire fino a tre display contemporaneamente, rendendolo adatto per pilotare Video Wall, dispositivi per il digital signage o applicazioni per workstation che richiedono la visione di un'enorme quantità di dati per essere elaborati simultaneamente. Sempre sul lato posteriore è presente un connettore a 4 pin che permette il collegamento di un tasto di accensione da remoto se utilizzato ad esempio in chioschi multimediali, oltre al connettore per l'alimentazione.


- click per ingrandire -

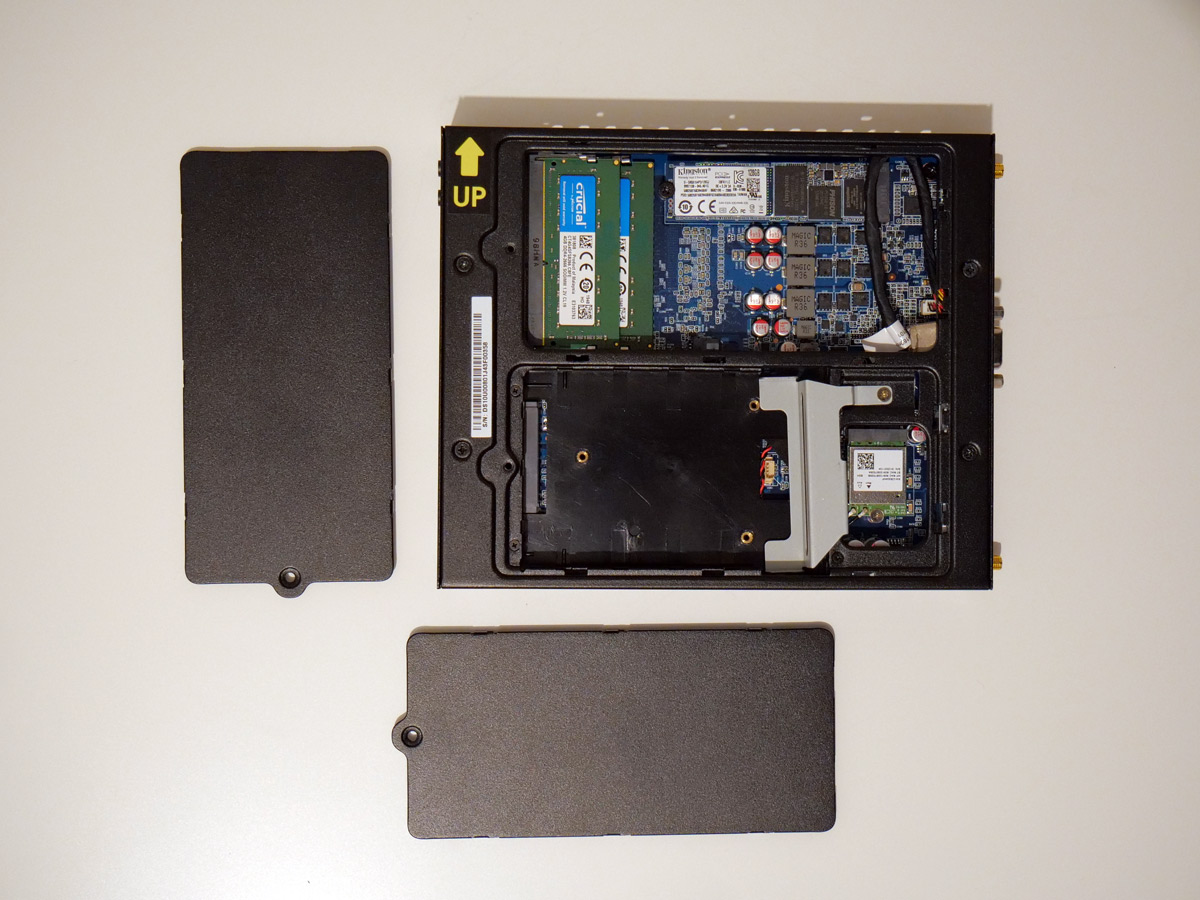

Attraverso la rimozione dei coperchi presenti su uno dei lati del telaio è possibile accedere direttamente all'elettronica interna e installare con semplicità la memoria RAM, la SSD con formato M.2 2280 e un ulteriore supporto SATA (SSD o HDD da 2,5").

Questo dispositivo dispone di una soluzione hardware tramite un jumper che permette di lasciare sempre acceso l'apparecchio e riavviare il PC appena ripristinata l'alimentazione di corrente ad esempio dopo un blackout. Il DS10U è  inoltre dotato di condensatori allo stato solido (solid capacitor), la cui durata media è sei volte superiore rispetto ai condensatori tradizionali. All'interno della confezione c'è anche un cavo di alimentazione, un manuale di istruzioni, un supporto VESA che permette il fissaggio su bracci portamonitor e supporti a parete, due supporti verticali, le viti di fissaggio, due antenne wifi, un CD con i driver ed un alimentatore DC da 19V/3,42A


- click per ingrandire -

Specifiche Tecniche

FORM FACTOR Shuttle 1.3L Chassis
PROCESSOR Intel Whiskey Lake-U Celeron 4205U 15W CPU
i3-8145U, i5-8265U, i7-8565U (optional)
MEMORY 2 x 260 pin DDR4 SODIMM slots, 32GB per DIMM (Max 64GB)
Dual Channel DDR4 2400/2133Mhz
VIDEO OUTPUT (1)HDMI 2.0a + (1)DisplayPort + (1) VGA video outputs
Support triple independent display
Integrated in CPU (Intel UHD 610/620 Graphics)
AUDIO Realtek ALC662 2 channel High Definition audio
ETHERNET Intel i211 and i219LM 1Gb/s Ethernet connectors
Support Wake-On-LAN function
Realtek RTL 8821CE 802.11 a/b/g/n/ac WLAN module Support Bluetooth 4.2
STORAGE INTERFACE 6.0Gb/s bandwidth SATA3
ONBOARD CONNECTORS (1) 2.5 inch SATA connector
(1) USB2.0 header
(1) Auto Power on Jumper
(1) RS232 voltage switch
(1) External 4 pin header
FRONT PANEL (1) Power on button
(1) Power LED
(1) HDD LED
(2) USB 3.1 Gen2 (Celeron 4205U is Gen1)
(4) USB 2.0 ports
(1) SD Card reader
(1) Mic in
(1) Headphone out
BACK PANEL (2) RJ45 Gigabit LAN
(1) HDMI
(1) DisplayPort
(1) VGA
(1) RS232/RS422/RS485
(2) USB 3.1 Gen2 (Celeron 4205U is Gen1)
(1) External 4 pin header (Clear CMOS/Power Switch/5V)
(1) DC-in
(1) Kensington lock
(2) Antenna fixture
DRIVE BAYS (1) 2.5" HDD / SSD bay
DIMENSIONS 200(L) x 165(W) x 39.5(H) mm
Dimension drawing
POWER Input:100- 240V AC
Output: 19V/3.42A or 12V/5.42A DC
65W 19V Adapter bundled
ACCESSORIES XPC Multilanguage Quick User Guide
XPC DVD Driver
Food stand
VESA mount
VESA Screw pack
Power cord
Thermal Grease
HDD Screw pack
65W adapter
External Antenna
EXPANSION SLOT (1) M.2 2280 Type M key socket
(1) M.2 2230 Type E Key socket
OS SUPPORT Windows 10
Linux
