Cypress HDMI switcher CHDMI
Cypress HDMI switcher CHDMI
Edoardo Ercoli - 15 Giugno 2006
“Approfittando delle nuove sorgenti ad alta definizione a disposizione nel nostro laboratorio, analizziamo un primo switcher HDMI prodotto da Cypress e distribuito da Thender: il nuovo CHDMI-31 è dotato di tre ingressi HDMI è promette compatibilità fino a risoluzione 1080p”
Pagina 1 - Introduzione

Azienda Fondata a Taiwan nel 1989, Cypress Technology disegna e produce numerosi prodotti e accessori legati sia al mondo IT che a quello audio e video. Tra produzione più recente, segnaliamo alcuni interessanti prodotti per la distribuzione e l'elaborazione di segnali DVI e HDMI.

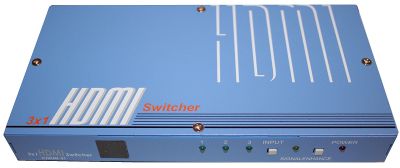

L'oggetto della nostra prova è il modello CHDMI-31, uno switcher con tre ingressi e un'uscita in formato HDMI, compatibile anche con le specifiche HDMI 1.1, completamente trasparente alla protezione HDCP 1.1 e capace di trasferire senza problemi anche segnali fino a risoluzione 1080p.

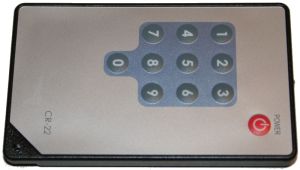

Nella confezione, oltre all'essenziale manuale, troviamo un piccolo alimentatore, un telecomando estremamente sottile e lo switcher vero e proprio, racchiuso in un robusto chassis di metallo. Nella confezione non è presente alcun cavo o adattatore HDMI, elementi che possono essere reperiti nel completo catalogo Thender.

Pagina 2 - Caratteristiche e funzionalità

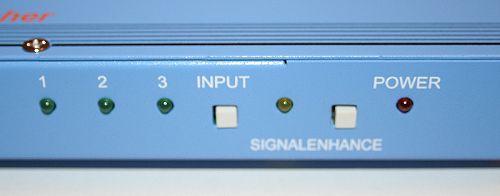

L'estetica el Cypress CHDMI-31 è piuttosto sobria. Sul pannello frontale sono disposti i LED che indicano quale ingresso è attivo al momento, il sensore IR per il telecomando e la spia di alimentazione. Gli unici  controlli disponibili sono il tasto per la selezione dell'ingresso  HDMI desiderato , e quello per l'abilitazione della funzione di "Signal  Enhancement".

Altrettanto essenziale anche il pannello posteriore. Sull'estrema destra è alloggiata la presa per l'alimentatore da 5 volt fornito a corredo. All'estrema sinistra invece c'è l'uscita HDMI da collegare al display o al proiettore. Al centro sono raggruppati i tre ingressi HDMI compatibili con le specifiche 1.1.

Caratteristiche dichiarate

Compatibilità: HDMI 1.1, HDCP 1.1, DVI 1.0
Banda passante: 1.65Gbps - single link
Risoluzioni PC: PC: VGA, SVGA, XGA, SXGA, UXGA (1600x1200)
Risoluzioni HDTV: 480i, 576i, 480p, 576p, 720p, 1080i e1080p
Accessori: telecomando, alimentatore
Dimensioni: 105 x 20 x 25 mm
Peso: 0.57kg

Pagina 3 - Test e conclusioni

Lo switcher CHDMI-31 è stato collegato contemporaneamente a tre sorgenti digitali:
- videoregistratore D-VHS JVC  HM-DH5U;
- lettore HD-DVD Toshiba HD-A1;
- HTPC con scheda video GeForce 6200.

L'uscita HDMI dello switcher è stata collegata ad un videoproiettore Mitsubishi HC3000 per mezzo di un cavo HDMI-HDMI Thender di ottima qualità, con lunghezza di 15 metri. I collegamenti con le due sorgenti HDMI (JVC e Toshiba) sono state effettuate con cavi standard mentre la connessione con la scheda video è avvenuta per mezzo di un cavo DVI-HDMI.

Purtroppo i risultati della prova, sia con segnali 720p che 1080i sono stati piuttosto deludenti. La presenza di drop-out di fondo è evidente sia con il Toshiba, sia con il JVC, anche attivando il "Signal Enhancement". Addirittura con la GeForce 6200 il segnale non è stato agganciato dal proiettore. Collegando la scheda video direttamente al proiettore con adattatore e con lo stesso cavo Thender, il segnale viene riprodotto alla perfezione.

Con un solo prodotto a disposizione non siamo in grado di verificare se i limiti del Cypress siano da imputare allo sfortunato esemplare in prova, situazione che cercheremo di accertare prima possibile. Anche perché le caratteristiche dichiarate sono di assoluto interesse, benché il prezzo di acquisto sia comunque piuttosto elevato: 250 Euro al pubblico IVA compresa.

Il modello Cypress CHDMI-31 è distribuito da Thender. Maggiori informazioni sono disponibili al seguente indirizzo: www.thender.it - www.cypress.com.tw

Un ringraziamento particolare va allo Studio Hi-Fi D'Abruzzo di Teramo che ci ha messo a disposizione sia l'esemplare per la prova che gli ottimi cavi di collegamento HDMI Thender.
