Router satellitare da ST

di Luke Silver, pubblicata il 16 Novembre 2005, all 16:10 nel canale HT

“ST Microelectronics presenta un router per segnali satellitari che permetterà di semplificare notevolmente le operazioni di distribuzione dei singoli segnali satellitari su più dispositivi”

La trasmissione di segnali satellitari dall'antenna parabolica fino all'interno dell'appartamento può essere piuttosto dispendioso, specialmente se si vogliono aggiungere più apparecchi ricevitori in un secondo momento come DVD recorders.

ST Microelectronics propone un circuito chiamato SaTCR-1 che è un vero e proprio router per segnali satellitari in grado di combinare fino ad otto segnali in ingresso che possono essere veicolati all'ìinterno di un singolo cavo satellitare.

Il nuovo dispositivo sposta la frequenza del segnale associata ad ogni ingresso verso una frequenza intermedia ben definita. Il segnale in uscita viene invece filtrato opportunamente in modo da isolare solo i contenuti corrispondenti.

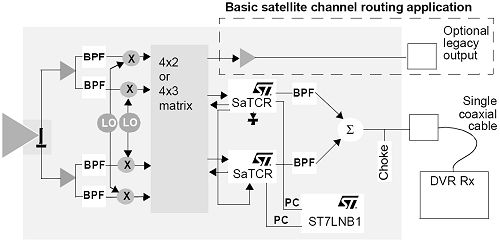

Schema dei collegamenti con singolo ingresso LNB

Il nuovo SaTCR-1 può essere anche utilizzato in configurazioni multiple, in modo da impiegare molteplici sotto-bande di trasmissione che poi verrebbero miscelate assieme.

Caratteristiche principali

■ Wide input and wide output frequency ranges (950 MHz to 2150 MHz)
■ Four programmable conversion gains
■ Fully integrated synthesizer
■ RF tone generator for installation loss calibration and for system signalling
■ Programmable switch matrix control pins
■ System noise figure: 5 dB (typ.)
■ Single supply: 3.0 V
■ Low power consumption: 90 mA (typ.)
■ I²C bus control
■ QFN36 package (6 x 6 mm)

Per maggiori informazioni: www.st.com
