Mobile audio benchmark

di Emidio Frattaroli , pubblicato il 20 Settembre 2013 nel canale MOBILE

“Per il nuovo sistema di benchmarking audio dei prodotti mobile abbiamo utilizzato gli stessi strumenti che impieghiamo abitualmente per l'analisi dei prodotti audio Hi-End. La nostra analisi, che al momento è limitata all'uscita audio, sarà presto estesa anche agli auricolari e agli altoparlanti”

Sbilanciamento e separazione

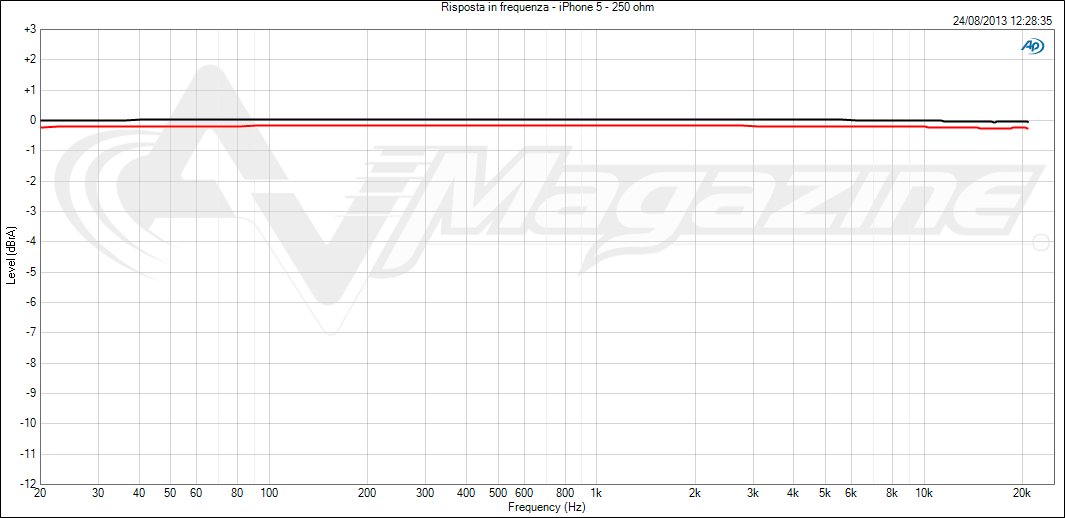

A sinistra, un iPhone5 con carico di 250 ohm; a destra lo stesso smartphone con carico di 10 ohm
- click per ingrandire -

Una delle condizioni essenziali per una corretta ricostruzione della scena sonora secondo le basi della stereofonia è che il segnale venga riprodotto con lo stesso livello sia per l'orecchio destro che per quello sinistro. Di norma, per gli auricolari e le cuffie intra-aurali, uno sbilanciamento del livello è più che altro una conseguenza del posizionamento dei trasduttori e anche della leggera e naturale asimmetria del nostro corpo, oltre alla ovvia tolleranza costruttiva, in genere molto contenuta. In questo caso le cuffie circum-aurali garantiscono uno sbilanciamento nettamente inferiore.

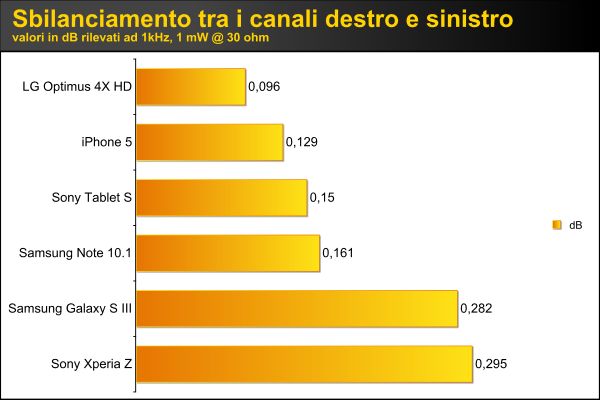

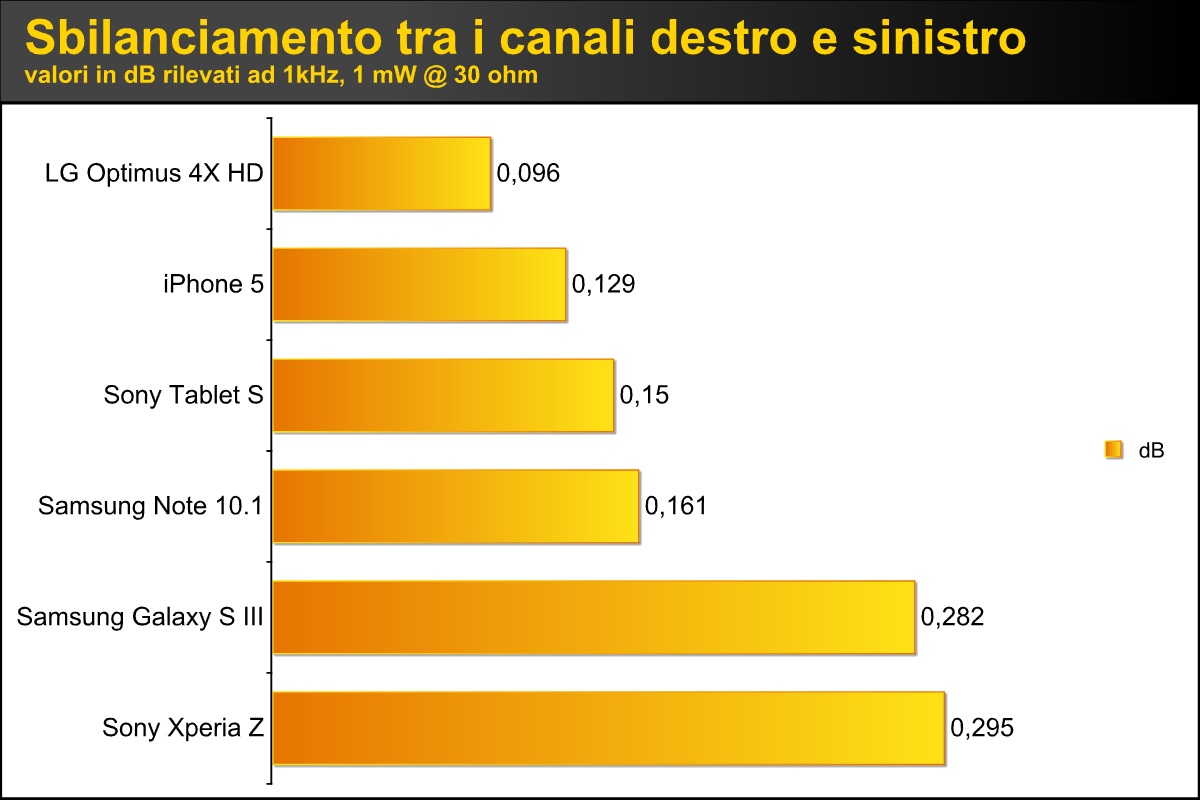

Lo sbilanciamento però può essere anche generato anche e soprattutto dal DUT. L'eventuale sbilanciamento tra i canali è visibile anche nel grafico della riposta in frequenza quando le due linee per il canale destro (rossa) e per quello sinistro (nera) non coincidono. Il più delle volte l'eventuale sbilanciamento è anche in funzione del carico applicato al DUT, come per l'esempio in alto relativo all'iPhone 5. Ai fini del nostro benchmark misureremo lo sbilanciamento tra i canali solo ad 1 kHz, con potenza di 1 mW e soltanto applicando un carico di 30 ohm. Sbilanciamenti inferiori al dB sono ben tollerati, specialmente quando indossiamo auricolari o cuffie intra-aurali poiché, come ho già anticipato, il posizionamento degli stessi può causare sbilanciamenti ben superiori. Chi fosse orientato all'utilizzo di cuffie circum-aurali o comunque di qualità superiore rispetto a quelle in dotazione con smartphone e tablet, farebbe bene a verificare che lo sbilanciamento sia il più basso possibile. Nella tabella del benchmark il valore più basso sarà quello migliore.

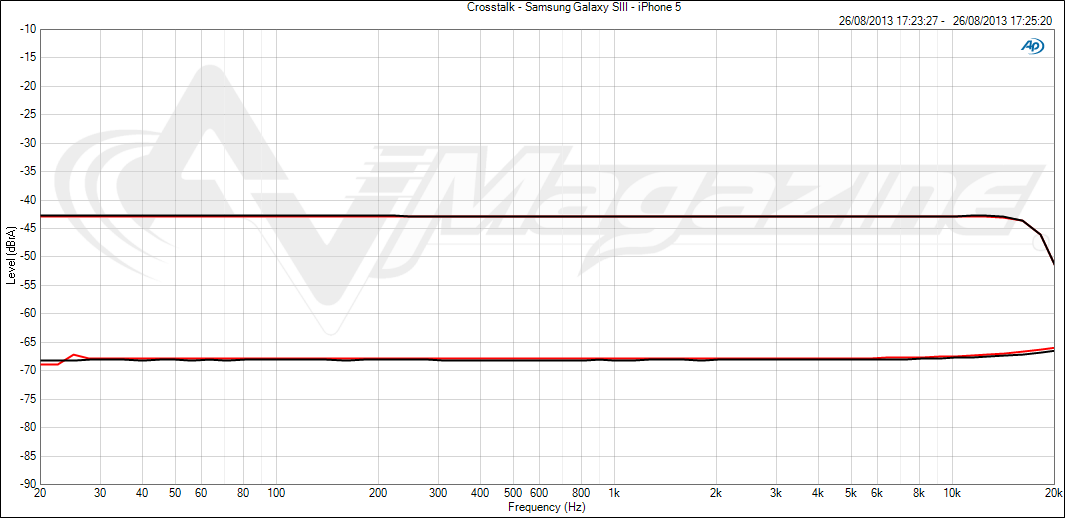

Un confronto tra il crosstalk di un iPhone 5 (in basso) e di un Galaxy S III (in alto)
- click per ingrandire -

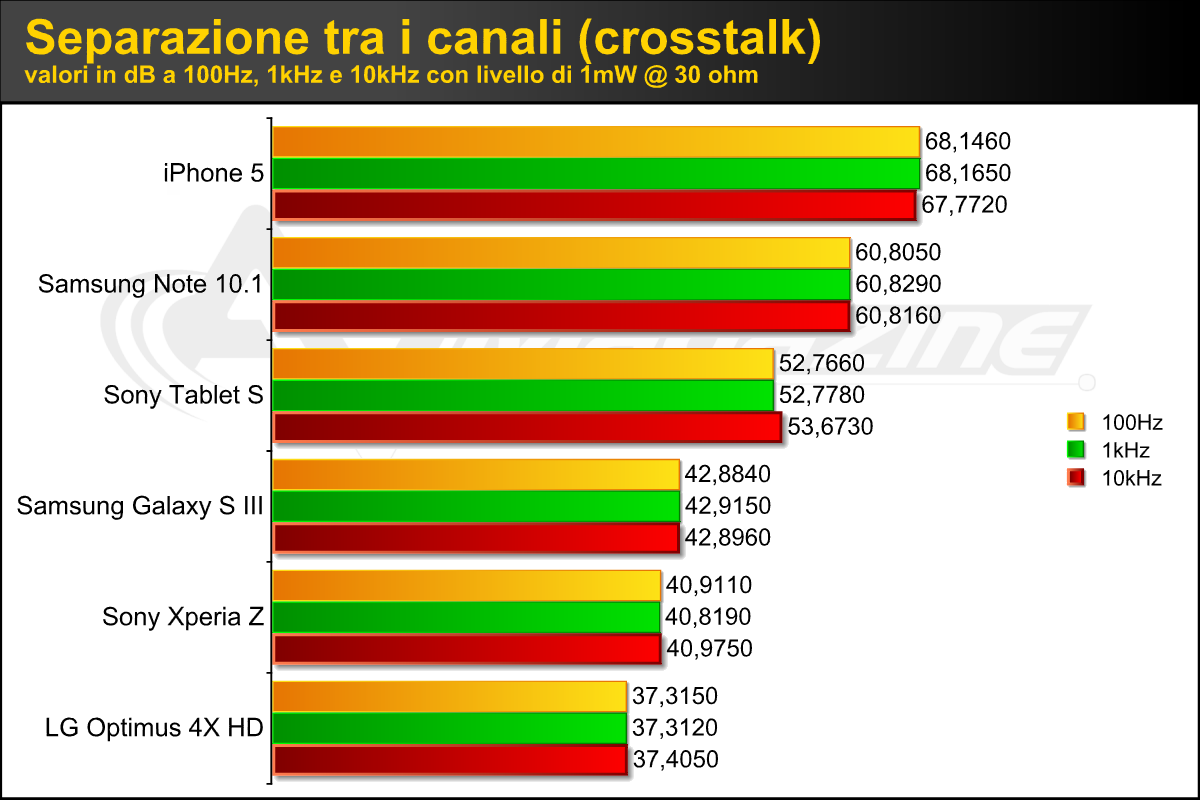

Un altro parametro importante per la corretta riproduzione stereofonica è la separazione tra i due canali, destro e sinistro: una interferenza del suono indirizzato all'uscita sinistra che per un qualche motivo si insinua nel segnale di destra (e vice-versa) che di fatto riduce la stereofonia. Nella norma è sufficiente una separazione di almeno 30 dB tra i due canali - nella zona centrale dello spettro audio - perché la ricostruzione dell'immagine stereo sia efficace. Al momento, durante la nostra lunga sperimentazione (abbiamo misurato più di 50 prodotti nei mesi di sperimentazione) nessun DUT è riuscito a far peggio di 32 dB. D'altra parte ci sono DUT con separazione più che doppia rispetto al minimo sindacale che si spingono fino a 70 dB ed oltre. Nel grafico sarà possibile verificare la separazione tra i canali in funzione della frequenza. Nel grafico inseriremo la separazione tra il canale sinistro su quello destro, rilevata a 100Hz, 1 kHz e 10 kHz. Nella tabella del benchmark viene indicato il valore assoluto. Quindi il valore più alto sarà quello migliore.

Nel corso dell'anno, dopo la pubblicazione dei primi test approfonditi su smartphone e tablet, aggiungerò altre misure alle nostre indagini sull'audio, ad iniziare da quelle acustiche sugli altoparlanti dell'unità viva-voce, sulle cuffie in dotazione e fino all'auricolare e al microfono integrati nel DUT, per tacer di quelle sulla sezione camera e su quella "energetica". Infine, provvederò ad organizzare una bibliografia essenziale per chi volesse approfondire tutti gli argomenti trattati in questo articolo.

... continua
