Sistema NHT - Home Theater Basic

di Emidio Frattaroli , pubblicato il 22 Giugno 2005 nel canale DIFFUSORI

“Audio Video Astigiano presenta un sistema multicanale NHT con subwoofer amplificato caratterizzato da un rapporto qualità/prezzo estremamente favorevole: un ottima occasione per introdurre le prime misure di AV Magazine sui diffusori acustici”

Le misure - distorsione e risposta in ambiente dei satelliti

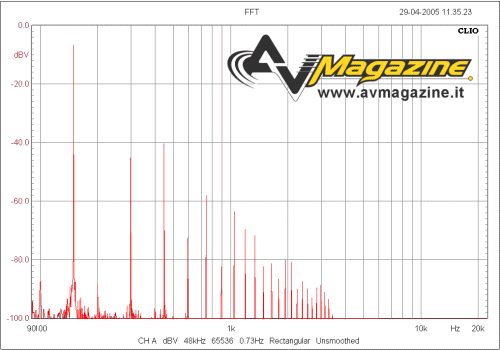

Il grafico successivo è quello della distorsione e ci dice cosa succede quando pilotiamo queste casse con un segnale robusto: Un segnale puro, in una frequenza ben precisa che dovrebbe essere riprodotto esattamente come tale. In realtà non c'è altoparlante che non aggiunga altre informazioni che possiamo tradurre in distorsione. In pratica il segnale puro che è la prima barra più alta sulla sinistra è affiancato da altri segnali introdotti dal sistema (distorsione) e che sono da tenere in seria considerazione solo se superano il valore di –30 dB.


- click sull'immagine per ingrandire -

Nel nostro caso quindi, la distorsione aggiunta dagli altoparlanti è da considerarsi piuttosto contenuta, anche in relazione alle dimensioni degli altoparlanti e alla caratura generale del prodotto.

Con le casse sistemate nella sala d'ascolto di riferimento abbiamo disegnato la disposizione come nella realtà ed abbiamo misurato le risposte dei singoli canali con un rumore particolare che riproduce tutte le frequenze che poi sono ridotte per semplicità a circa trenta livelli, chiamati terzi di ottava.



Risposta in ambiente - click su ogni grafico per ingrandire

Anche in questo caso la teoria dice che dovrebbero avere tutte la stessa altezza, ma in pratica non si verifica quasi mai. In questo caso possiamo vedere che le risposte si assomigliano molto, anche con i canali posteriori posti dietro al punto di ascolto. Per ingrandire i grafici di ogni diffusore, basta cliccare sull'anteprima di ogni grafico nella tavola qui in alto.
