Splitter DVI-8X Spatz con HDCP

di Emidio Frattaroli , pubblicato il 22 Maggio 2007 nel canale AVPRO

“Lo splitter Spatz DVI-8X è pienamente compatibile con segnali HDCP ad alta definizione fino a piena risoluzione 1080p e permette di distribuire il segnale di una singola sorgente fino ad otto proiettori e display con la garanzia di mantenere inalterata la qualità delle immagini originali”

Interno e costruzione

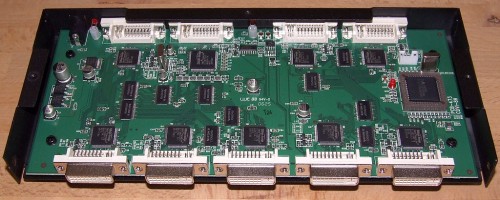

L'interno pulito e razionale dello Spatz DVI-8X
- click per ingrandire -

La visione d'insieme dell'interno dello splitter è decisamente appagante. I particolari rinforzano ulteriormente questa sensazione, ad iniziare dal circuito stampato con spessore elevato ricoperto da componenti, moduli di memoria e connettori di elevata qualità.


Particolare del receiver SiI9011 e dei trasmitter SiI9030 prodotti da Silicon Image
- click per ingrandire -

All'interno troviamo innanzitutto un classico receiver Silicon Image SiI9011, compatibile con il protocollo HDCP 1.1, che è in grado di ricevere segnali video digitali fino a risoluzione 1080p oppure UXGA. Il SiI9011 è anche in grado di ricevere 8 canali audio PCM fino a 32 bit e 96 kHz oppure 2 canali a 192 kHz e 32 bit.

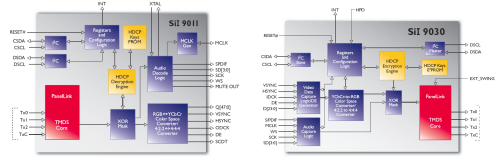

Schema a blocchi del receiver SiI9011 e dei trasmitter SiI9030
- click per ingrandire -

Il segnale in arrivo al SiI9011 viene distribuito a ben otto trasmettitori SiI9030, anche questi ultimi compatibili con il protocollo HDCP 1.1 e in grado di produrre gli stessi segnali audio e video in uscita accettati dal 9011. In più entrambi i componenti PanelLink ricevono e trasmettono anche segnali a risoluzione standard e scansione interlacciata (480i e 576i).
